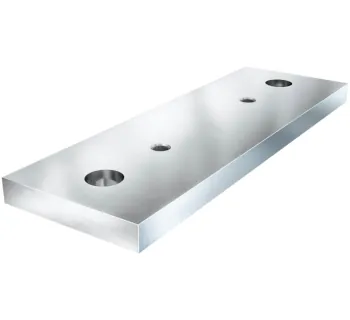

SKYLOTEC SKYRAIL ADAPTER PLATE CONCRETE

Die SKYRAIL ADAPTER PLATE CONCRETE ist eine Adapterplatte zur direkten Anbindung des SKYRAIL Schienensystems an Betonunterkonstruktionen. Sie stellt eine definierte, robuste Schnittstelle zwischen Bauwerk und Schiene bereit und wird als Systemkomponente in permanenten Absturzsicherungen eingesetzt, wenn die SKYRAIL-Schiene auf einem tragfähigen Betonbauteil montiert werden soll.

Im Unterschied zu Lösungen über Stützen oder Unterkonstruktionsplatten ermöglicht diese Ausführung eine Befestigung auf Beton, sodass sich die horizontale Sicherung gezielt dort realisieren lässt, wo Wartungs- und Inspektionswege entlang von Kanten, Öffnungen oder längeren Laufwegen abgesichert werden müssen. Die Adapterplatte ist aus Edelstahl (V4A) gefertigt und damit für anspruchsvolle Umgebungen geeignet, in denen Korrosionsbeständigkeit und langlebige Systemintegrität gefragt sind.

Produkt	SKYRAIL ADAPTER PLATE CONCRETE
System	Schiene (SKYRAIL)
Werkstoff	Edelstahl (V4A)
Gewicht	ca. 0.84 kg
Artikel-Nr.	SKY-SR-121
EAN/GTIN	4030281194590
Anwendungsbereich	Permanente Absturzsicherung / horizontale Schienensysteme

Einsatzbereiche

Die Adapterplatte für Beton kommt überall dort zum Einsatz, wo Personen bei wiederkehrenden Tätigkeiten über längere Strecken kontinuierlich gesichert werden sollen und der Montageuntergrund ein Betonbauteil ist. Typische Szenarien sind planbare Wartungs- und Inspektionsaufgaben mit klaren Laufwegen entlang von Absturzkanten.

• Industrieanlagen: Wartung an Produktions- und Versorgungsbereichen, Laufwege an Anlagenkanten.
• Gebäude & Facility Management: Inspektionen an Dach- und Randbereichen, wiederkehrende Prüf- und Servicearbeiten.
• Infrastruktur: Wartungswege an Bauwerken mit festen Zugängen, z. B. entlang von Plattformen oder Wartungsgängen.

Unterschiede der Varianten

Innerhalb der SKYRAIL-Adapterkomponenten wird je nach Unterkonstruktion unterschieden. Die Auswahl richtet sich nach dem vorgesehenen Montageuntergrund und der gewünschten Systemanbindung.

• ADAPTER PLATE CONCRETE: Ausführung zur Befestigung auf Betonuntergründen.
• ADAPTER (PLATE PIN): Ausführung zur Anbindung der SKYRAIL-Schiene an Systemstützen.
• ADAPTER PLATE AP: Ausführung zur Befestigung auf Unterkonstruktionsplatten mit Aufnahme über Gewinde.

Sicherheitsaspekte & Normen

Die SKYRAIL-Schiene ist ein horizontales Schienensicherungssystem, das als Anschlageinrichtung Typ D nach EN 795:2012 geprüft sein kann; die Spezifikation CEN/TS 16415 ergänzt Anforderungen für die Nutzung durch mehrere Personen innerhalb eines Systems. Die Adapterplatte ist eine Systemkomponente und wird im Kontext der jeweiligen Systemauslegung und -freigabe verwendet.

Für baulich fest verankerte Anschlagpunkte/-einrichtungen gilt: Diese unterliegen nicht der PSA-Richtlinie und dürfen daher nicht CE-gekennzeichnet werden. In Deutschland ist für solche Produkte eine bauaufsichtliche Zulassung relevant; in Europa können nationale Vorgaben gelten, ggf. mit zusätzlicher Zustimmung im Einzelfall.

Montagehinweise

Die Befestigungsmittel sind bauseits bereitzustellen. Für die Montage auf Beton sind geeignete, zugelassene Verankerungen entsprechend Untergrund, Lastfall und Systemvorgaben zu wählen; die Ausführung sollte durch qualifiziertes Fachpersonal erfolgen und sich an der jeweiligen Montageanleitung des SKYRAIL-Systems orientieren.

Passende Artikel/Zubehör

Für eine vollständige, praxisrelevante Lösung werden in der Regel weitere SKYRAIL-Systemkomponenten benötigt, um Laufwege, Übergänge und die Nutzung entlang der Schiene passend abzubilden.

• SKYRAIL RAIL: Schiene als Systembasis für die horizontale Führung.
• Skyrail Runner: Läuferelement für die durchgehende Bewegung entlang der Schiene.
• SKYRAIL BRACKET: Halter-/Montagekomponenten für die Systemanbindung.
• SKYRAIL ADAPTER / ADAPTER PLATE PIN: Alternative Adapterlösung für Systemstützen.
• ADAPTER PLATE AP: Alternative Adapterplatte für Unterkonstruktionsplatten.
