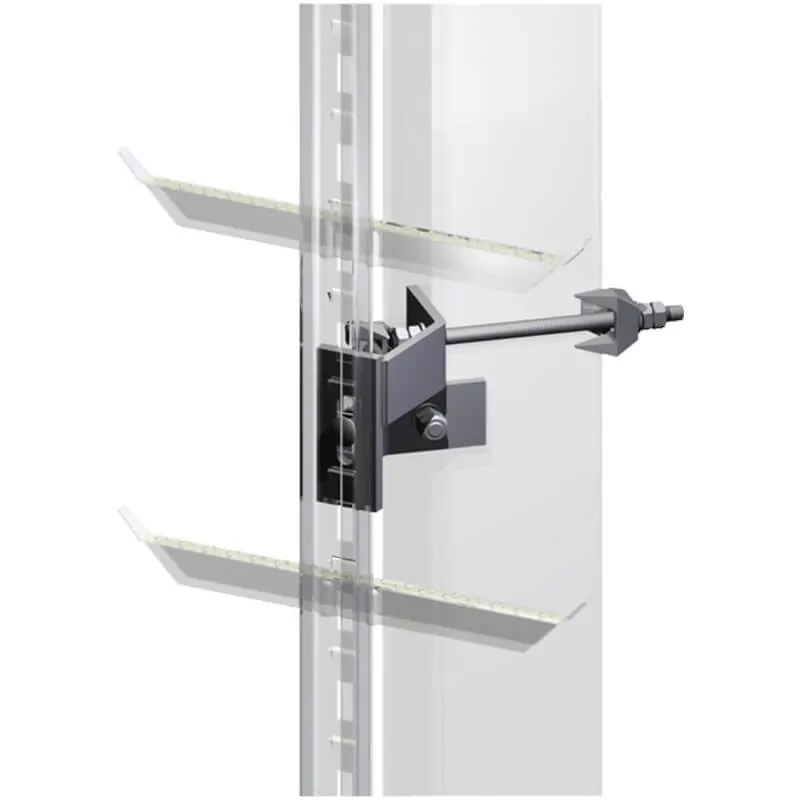

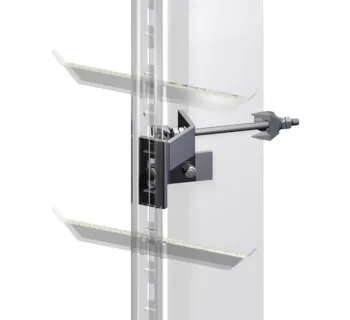

SKYLOTEC Befestigungsbügel CORNER BRACKET

Der SKYLOTEC Befestigungsbügel CORNER BRACKET ist eine Leiterhalterung zur Montage der Steigschutzschiene an Eckstielen von Gittermasten (L-Winkelprofil) im SKYTAC-System. Er schafft einen stabilen, einstellbaren Abstandshalter zwischen Maststruktur und Steigschutzanlage, damit die Führungsschiene fachgerecht befestigt und der Steigweg dauerhaft nutzbar aufgebaut werden kann.

Der CORNER BRACKET ist für permanente Steigwege vorgesehen, bei denen die Schiene an Eckprofilen von Gittermasten geführt wird. Durch den einstellbaren Verstellbereich 30–130 mm kann der Bügel an unterschiedliche Profilgeometrien angepasst werden und wird als Systemkomponente im Kontext der EN 353-1 eingesetzt.

Einsatzbereiche

• Gittermasten im Bereich Telekommunikation und Energie
• Industrie- und Anlagenbau mit mast-/turmähnlichen Strukturen
• Infrastruktur mit festen, wiederkehrenden Steigwegen an Eckstielen (Wartung/Inspektion)
• Permanente Absturzsicherung an vertikalen Steigwegen mit SKYTAC-Schienensystem

Sicherheitsaspekte & Normen

Der CORNER BRACKET ist eine mechanische Systemkomponente zur Befestigung einer Steigschutzschiene innerhalb eines Schienensystems nach EN 353-1 (mitlaufendes Auffanggerät an fester Führung). Im Einsatz trägt er zur sicheren Systemfunktion bei, indem die Schiene positionsstabil und bestimmungsgemäß am Bauwerk montiert werden kann.

• Korrosionsschutz: Die Befestigungstechnik muss korrosionsbeständig ausgeführt sein.
• Mindestverschraubung: Pro Bügel mindestens 1 Schraube M16 mit Unterlegscheibe nach DIN 9021 (ISO 7093).
• Systemkonformität: Nur in kompatiblen SKYTAC-Konfigurationen und gemäß Montagevorgaben montieren.

Lieferumfang

• Komplett mit allen Leiterbefestigungselementen (zur Montage am Eckstiel / Leiteranbindung).
• Verbindungselemente zum Anschrauben an die Steigschutzschiene.
• Bauseitige Befestigungstechnik ist nicht enthalten und muss separat durch die installierende Firma beschafft werden.

Technische Daten

Merkmal	Angabe
Produkt	Befestigungsbügel CORNER BRACKET
System	Schiene (SKYTAC)
Funktion	Leiterhalterung zur Befestigung an Eckstielen von Gittermasten (L-Winkelprofil)
Verstellbereich	30–130 mm
Werkstoff	Stahl (feuerverzinkt)
Norm	EN 353-1
Gewicht	ca. 2.4 kg
Artikel-Nr.	SKY-TAC-0170
EAN/GTIN	4030281118497

Passende Artikel/Zubehör

• SKYTAC Steigschutzschiene (Systemprofil für den Steigschutz)
• SKYTAC Laufschienenwagen (mitlaufendes Auffanggerät für die Führungsschiene)
• Endanschläge zur Begrenzung und sicheren Läuferführung
• Ausstiegsvorrichtung EXIT MECHANISM für definierte Ein-/Ausstiegsbereiche
• Befestigungsbügel MOUNTING BRACKET und Montagescheiben MOUNTING DISC für alternative Montagepunkte/Untergründe
