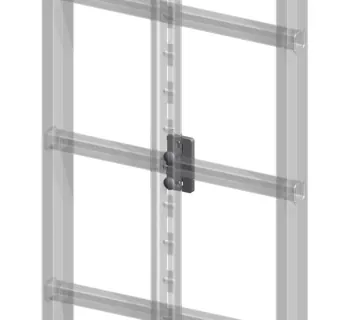

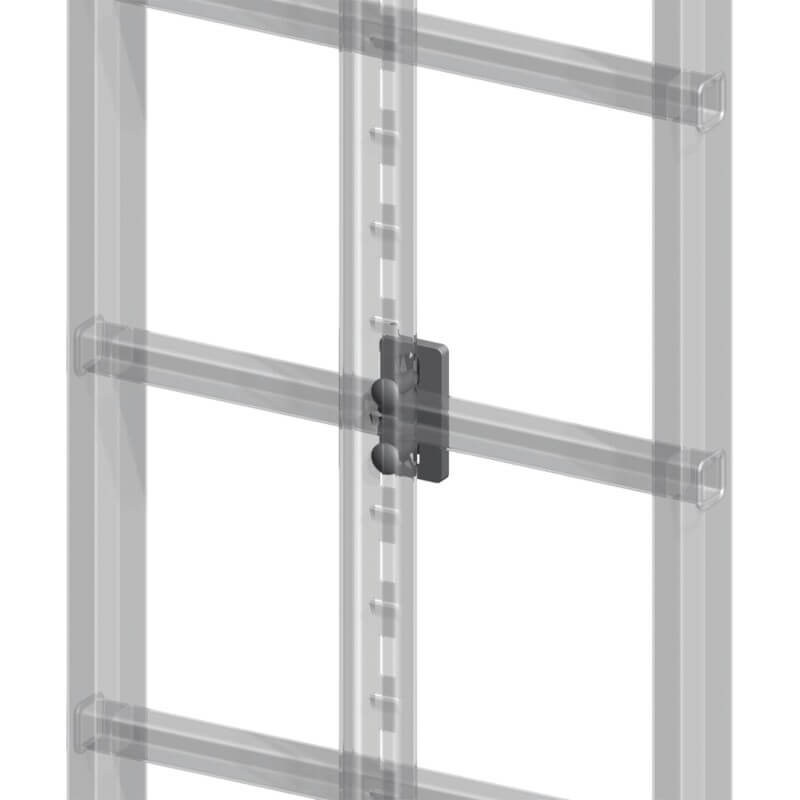

SKYLOTEC Befestigungsbügel MOUNTING DISC
Der SKYLOTEC Befestigungsbügel MOUNTING DISC ist eine Befestigungskomponente zur Anbindung der SKYTAC Steigschutzschiene an bestehende Leiteranlagen und wird typischerweise bei Nachrüstungen eingesetzt. Es gibt Varianten für unterschiedliche Sprossengeometrien, z. B. Rundsprossen/Ecksprossen > 30 mm sowie Aluminiumleitern mit Vierkantsprossen 28–30 mm.
- Nachrüstung: Befestigung der SKYTAC Steigschutzschiene an bestehenden Leiteranlagen
- Zwei Varianten für unterschiedliche Sprossengeometrien (Rund/Eck > 30 mm / Vierkant 28–30 mm)
- Normbezug (Systemkontext): EN 353-1
- Werkstoff: Stahl
- Gewicht: ca. 0.48 kg (SKY-TAC-0030-L) / ca. 0.2 kg (SKY-TAC-0190)
- EAN/GTIN: 4030281107163 (SKY-TAC-0030-L) / 4030281109747 (SKY-TAC-0190)
Werkstoff
Artikel-Nr.:
Der SKYLOTEC Befestigungsbügel MOUNTING DISC ist eine Befestigungskomponente zur Anbindung der SKYTAC Steigschutzschiene an bestehende Leiteranlagen und wird typischerweise bei Nachrüstungen eingesetzt. Es gibt Varianten für unterschiedliche Sprossengeometrien, z. B. Rundsprossen/Ecksprossen > 30 mm sowie Aluminiumleitern mit Vierkantsprossen 28–30 mm.
- Nachrüstung: Befestigung der SKYTAC Steigschutzschiene an bestehenden Leiteranlagen
- Zwei Varianten für unterschiedliche Sprossengeometrien (Rund/Eck > 30 mm / Vierkant 28–30 mm)
- Normbezug (Systemkontext): EN 353-1
- Werkstoff: Stahl
- Gewicht: ca. 0.48 kg (SKY-TAC-0030-L) / ca. 0.2 kg (SKY-TAC-0190)
- EAN/GTIN: 4030281107163 (SKY-TAC-0030-L) / 4030281109747 (SKY-TAC-0190)
Informationen: Befestigungsbügel MOUNTING DISC
Der SKYLOTEC Befestigungsbügel MOUNTING DISC ist eine Befestigungskomponente zur sicheren Anbindung der SKYTAC Steigschutzschiene an bestehende Leiteranlagen. Er wird eingesetzt, wenn eine vorhandene Leiter nachträglich mit einer vertikalen Absturzsicherung (Schienensystem) ausgestattet werden soll.
Je nach Ausführung ist der Bügel für unterschiedliche Sprossengeometrien ausgelegt – z. B. Rundsprossen/Ecksprossen (Durchmesser > 30 mm) oder speziell für Aluminiumleitern mit Vierkantsprossen (28–30 mm). Damit unterstützt der Befestigungsbügel eine fachgerechte Montage der Steigschutzschiene innerhalb des SKYTAC-Systems.
Einsatzbereiche
- Nachrüstung von festen Leiteranlagen in Industrie, Anlagenbau und Infrastruktur
- Wartung und Inspektion an regelmäßig begangenen Steigwegen
- Steigwege an Masten, Türmen und Gebäudestrukturen mit vorhandener Leiter
Unterschiede der Varianten
- SKY-TAC-0030-L: Für Rundsprossen oder Ecksprossen mit Durchmesser > 30 mm.
- SKY-TAC-0190: Speziell zur Befestigung an Aluminiumleitern mit Vierkantsprossen von 28–30 mm.
Sicherheitsaspekte & Normen
Der Befestigungsbügel ist eine Systemkomponente zur Montage einer festen Führungsschiene in einem Steigschutz-Schienensystem nach EN 353-1. Für einen sicheren Einsatz ist die Systemkompatibilität (Schiene, Bügel, mitlaufendes Auffanggerät und Leitergeometrie) sowie die Montage gemäß SKYTAC Montageanleitung sicherzustellen.
Technische Daten
| Merkmal | SKY-TAC-0030-L | SKY-TAC-0190 |
|---|---|---|
| Bezeichnung | Befestigungsbügel MOUNTING DISC | Befestigungsbügel MOUNTING DISC |
| System | Schiene (SKYTAC) | Schiene (SKYTAC) |
| Werkstoff | Stahl | Stahl |
| Norm | EN 353-1 | EN 353-1 |
| Anwendung | Befestigung der Steigschutzschiene an bestehenden Leiteranlagen für Rundsprossen/Ecksprossen > 30 mm | Befestigung der Steigschutzschiene an bestehenden Leiteranlagen, speziell für Aluminiumleitern mit Vierkantsprossen 28–30 mm |
| Gewicht | ca. 0.48 kg | ca. 0.2 kg |
| EAN/GTIN | 4030281107163 | 4030281109747 |
Montagehinweise
- Vor Montage die Leitergeometrie prüfen und die passende Variante gemäß Sprossenform/Sprossenmaß auswählen.
- Montage und Betrieb gemäß SKYTAC Montageanleitung durchführen; nur Systemkomponenten verwenden, die für SKYTAC vorgesehen sind.
Passende Artikel/Zubehör
- SKYLOTEC Schiene CLIMBING PROTECTION (SKYTAC Führungsschiene)
- SKYLOTEC SKYTAC Laufschienenwagen (mitlaufendes Auffanggerät)
- SKYLOTEC Endanschlag (Begrenzung/Endpunkt der Schiene)
- SKYLOTEC Ausstiegsvorrichtung EXIT MECHANISM (Ein-/Ausstiegslösung)
- SKYLOTEC Befestigungsbügel MOUNTING BRACKET (alternative Bauwerksbefestigung)
- SKYLOTEC Typenschild LABEL TAC (Kennzeichnung am Einstieg)
