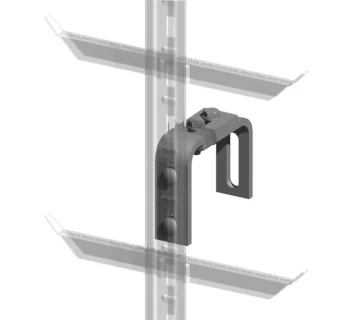

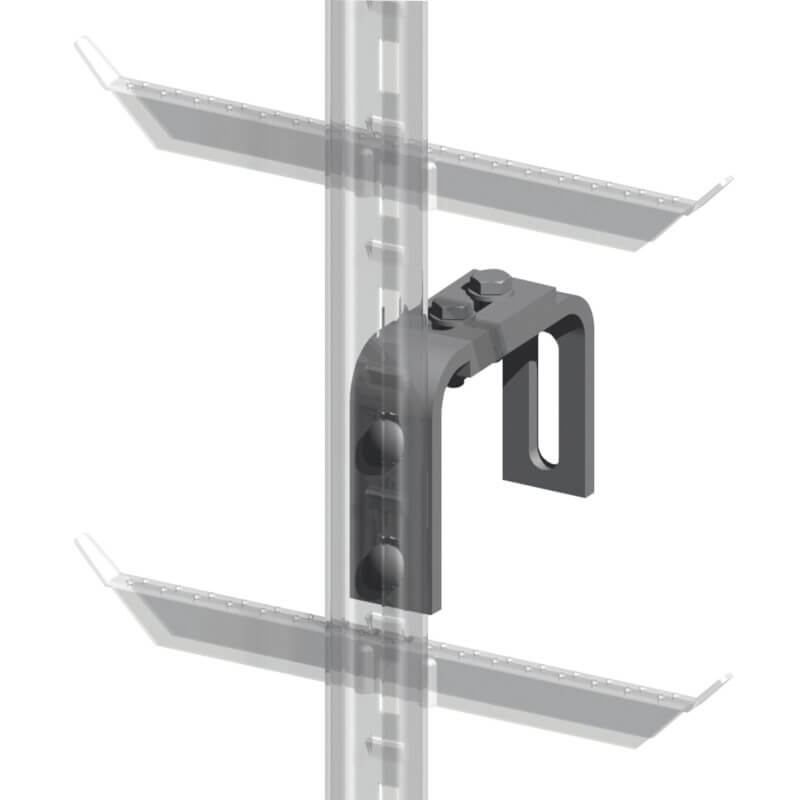

SKYLOTEC Befestigungsbügel MOUNTING BRACKET

Der SKYLOTEC MOUNTING BRACKET ist ein verzinkter Befestigungsbügel zur Montage von Leiterbefestigungselementen bzw. zur Befestigung der SKYTAC-Steigschutzschiene an Bauwerken wie Gebäuden, Stahlmasten oder Kaminen. Die Bügel werden inklusive der für die Anbindung an die Steigschutzschiene benötigten Verbindungselemente geliefert; die bauseitige Wand-/Unterkonstruktion-Befestigung ist nicht enthalten und muss passend zur Situation gewählt werden.

Einsatzbereiche

Der MOUNTING BRACKET wird in vertikalen Schienensystemen eingesetzt, um Steigschutzanlagen fachgerecht an die bauliche Struktur anzubinden – insbesondere dort, wo ein gesicherter Auf- und Abstieg an festen Steigleitern erforderlich ist.

• Arbeiten an Masten und Türmen (z. B. Energie, Telekommunikation, Infrastruktur).
• Industrieanlagen mit festen Steigwegen (z. B. Silos, Schornsteine, Anlagenzugänge).
• Gebäudetechnik und Instandhaltung an dauerhaft installierten Leitern/Steigschutzeinrichtungen.

Varianten und Unterschiede

TOMANRO führt zwei Ausführungen des MOUNTING BRACKET für das System Schiene: starr (TAC-0070) und verstellbar (TAC-0080). Beide Varianten bestehen aus Stahl und sind für den Einsatz in Steigschutzsystemen nach EN 353-1 vorgesehen; die verstellbare Ausführung bietet mehr Montage-Spielraum (größere Bauhöhe).

Montagehinweise und technische Anforderungen

Die Wandbefestigung muss an die baulichen Gegebenheiten angepasst werden. Als Mindestanforderung nennt TOMANRO eine M16-Verschraubung pro Bügel mit Unterlegscheibe nach DIN 9021 (ISO 7093); die Befestigungstechnik ist korrosionsbeständig auszuführen.

• Bauseitige Befestigungstechnik (Dübel/Anker/Schrauben) ist nicht im Lieferumfang enthalten.
• Montage nur durch fachkundige Personen gemäß Hersteller- und Systemvorgaben.
• Nach Montage: Sicht- und Funktionsprüfung des Gesamtsystems (Schiene, Befestigungen, Läufer).

Häufige Fehler in der Praxis

• Unterdimensionierte Befestigung (z. B. kleiner als M16 oder ungeeignete Anker für den Untergrund).
• Unpassende Korrosionsklasse: Schrauben/Anker nicht korrosionsbeständig trotz Außen- oder Industrieumgebung.
• Falsche Ausrichtung der Bügel/Schiene, wodurch der Laufschienenwagen schwergängig wird oder klemmt.
• Vermischung von Systemkomponenten verschiedener Hersteller ohne Freigabe (Systemzulassung beachten).
• Keine wiederkehrende Kontrolle: lockere Schraubverbindungen, Beschädigungen oder Korrosion bleiben unentdeckt.

Sicherheitsaspekte und Normen

Der MOUNTING BRACKET ist Bestandteil eines Steigschutzsystems mit fester Führung; bei TOMANRO ist die Ausführung dem System Schiene zugeordnet und mit EN 353-1 angegeben. Für die Betriebssicherheit ist entscheidend, dass das Gesamtsystem (Schiene, Befestigungen, Läufer, Anschlüsse) gemäß Herstellerangaben geplant, montiert und geprüft wird.

• Nur als Systemkomponente verwenden (kein Anschlagpunkt-Ersatz, kein improvisiertes Lastaufnahmemittel).
• Max. Personenanzahl und Systemfreigaben beachten (bei SKYLOTEC-Seite für TAC-0070/0080: 1 Person).
• Maximallast und Einbausituation berücksichtigen (z. B. dynamische Belastungen im Absturzfall).
• Dokumentation: Montageprotokoll, Untergrundnachweis/Ankerkonzept, Prüffristen gemäß Betriebsanweisung.

Passende Artikel von SKYLOTEC

Für eine vollständige Steigschutzlösung wird der MOUNTING BRACKET typischerweise mit der SKYTAC-Schiene sowie einem passenden mitlaufenden Auffanggerät kombiniert. Je nach Projekt gehören außerdem Leiter-/Schienenkomponenten (z. B. Steigschutzleiter oder nachrüstbare Schiene) zum System.

• SKYTAC-Schiene TAC RAIL: Basis der festen Führung (Schiene) für den gesicherten Auf-/Abstieg.
• SKYTAC Laufschienenwagen (z. B. SPEED / SPEED ATTACH): mitlaufendes Auffanggerät für die Führungsschiene.
• Leiter / Schiene CLIMBING PROTECTION: Systemkomponenten für Steigwege je nach Ausführung (Leiter mit Schiene oder reine Schiene zur Nachrüstung).
