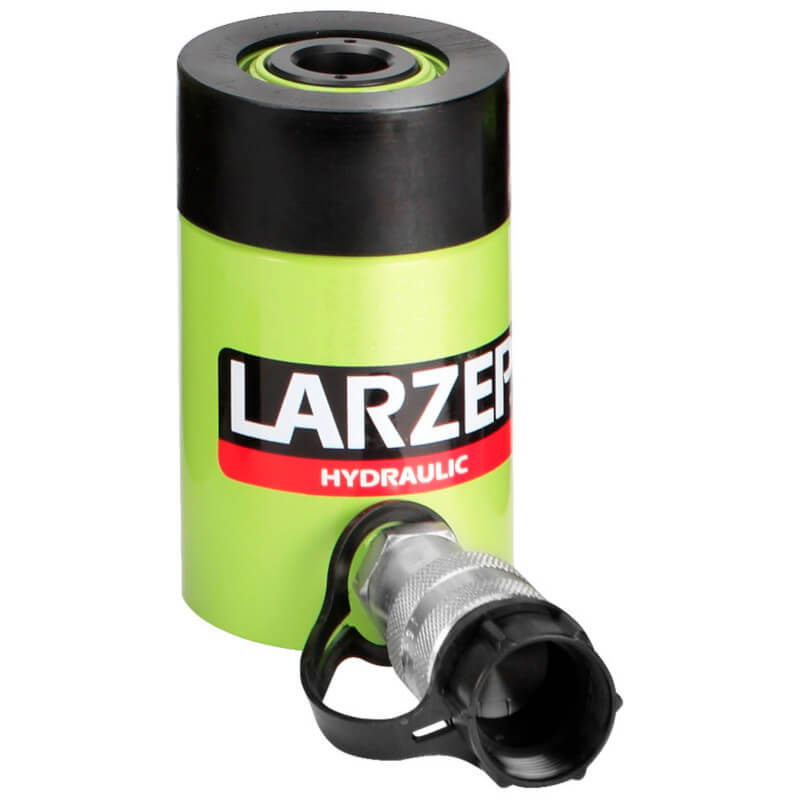

Hohlkolbenzylinder SH 01204 Ansicht 2
Abbildung kann abweichen vom Original
Hohlkolbenzylinder SH 01204 Ansicht 2

Larzep
Hohlkolbenzylinder SH 01204

Druckkraft12 t
Durchgangsbohrung Ø 21 mm
Hub40 mm
Bauhöhe eingefahren124 mm
Ölvolumen max.70 cm³
Betriebsdruck700 bar
Wirksame Kolbenfläche Druck18 cm²
Zylinderaußendurchmesser75 mm
Gewicht ca.3.4 kg
Artikel-Nr.: LAR-SH01204


Qualitätsmerkmale

  • Für Druck- und Zug-Anwendungen geeignet
  • Gehäuse und Sattel schwarz nitriert
  • Hohlkolben hartverchromt
  • Gewinde am Schaft, Kolben und Boden
  • Kombinierbar mit dem kompletten Larzep-Abzieherprogramm

452,80 €
%
UVP 566,00
( exkl. MwSt
+ Versandkosten
Lieferzeit: ca. 4 Wochen
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ DruckkraftZugkraftDurchgangsbohrung Ø HubArtikel-Nr. Preis (zzgl. ges. MwSt.)
Larzep Hohlkolbenzylinder SH 01204Hohlkolbenzylinder SH 0120412 t21 mm40 mmLAR-SH01204452,80 €
UVP 566,00
Larzep Hohlkolbenzylinder SH 01208Hohlkolbenzylinder SH 0120812 t21 mm76 mmLAR-SH01208563,20 €
UVP 704,00
Larzep Hohlkolbenzylinder SH 01215Hohlkolbenzylinder SH 0121512 t21 mm150 mmLAR-SH01215763,20 €
UVP 954,00
Larzep Hohlkolbenzylinder SH 02205Hohlkolbenzylinder SH 0220522 t27 mm50 mmLAR-SH02205734,40 €
UVP 918,00
Larzep Hohlkolbenzylinder SH 02208Hohlkolbenzylinder SH 0220822 t27 mm76 mmLAR-SH02208869,60 €
UVP 1.087,00
Larzep Hohlkolbenzylinder SH 02215Hohlkolbenzylinder SH 0221522 t27 mm150 mmLAR-SH022151.091,20 €
UVP 1.364,00
Larzep Hohlkolbenzylinder SH 03006Hohlkolbenzylinder SH 0300630 t34 mm64 mmLAR-SH03006922,40 €
UVP 1.153,00
Larzep Hohlkolbenzylinder SH 03015Hohlkolbenzylinder SH 0301530 t34 mm150 mmLAR-SH030151.352,00 €
UVP 1.690,00
Larzep Hohlkolbenzylinder SH 06008Hohlkolbenzylinder SH 0600860 t56 mm76 mmLAR-SH060081.581,60 €
UVP 1.977,00
Larzep Hohlkolbenzylinder SH 06015Hohlkolbenzylinder SH 0601560 t56 mm153 mmLAR-SH060152.108,80 €
UVP 2.636,00
Larzep Hohlkolbenzylinder SH 10008Hohlkolbenzylinder SH 10008100 t81 mm80 mmLAR-SH100083.275,20 €
UVP 4.094,00
Larzep Hohlkolbenzylinder SH 10015Hohlkolbenzylinder SH 10015100 t81 mm150 mmLAR-SH100154.648,00 €
UVP 5.810,00
Weitere Modelle mit: Druckkraft 12 t
Weitere Modelle mit:Druckkraft 12 t

Beschreibung: Larzep Hohlkolbenzylinder SH 01204

  • Die Hohlkolbenzylinder SH verfügen über eine Durchgangsbohrung, die längs durch den Kolben führt. In der einfachwirkenden Version SH haben sie eine Arbeitsrichtung. In der doppelwirkenden Ausführung wird der Druck sowohl beim Ausfahren als auch beim Einfahren über die Pumpe bzw. den Bediener kontrolliert.
  • Mit Hohlkolbenzylindern läßt sich beispielsweise das Spannen von Seilen, Führen von Gewindestangen und Bolzen, Abziehen von Buchsen, Kugel- und Rollenlagern bewerkstelligen.
  • Der Hohlkolben ist hartverchromte um ihn vor Riefen und Korrosion zu schützen.
  • Zur leichten Befestigung ist der Zylinder mit Montage-Gewinden aussen am oberen Schaft und an der Bodenplatte ausgerüstet. Eine Gummimanschette schützt das Gewinde bei nicht Benutzung.
  • Alternativ sind Hohlkolbenzylinder in Doppeltwirkender Ausführung DH und Aluminium Varianten SAH und DAH erhältlich.
Masszeichnung von Larzep Hohlkolbenzylinder SH 01204

Abmessungen

Hohlkolbenzylinder SH 12 t

A124mm
B164mm
C21mm
D75mm
E55mm
F40mm
H19mm
I2 3/4"-16
J30mm
K3mm
L34mm
MM28x1,5
N7mm
P18mm
R5/16"-18
S51mm
T12mm
