Yale Fassgreifer TFA D

Der Fassgreifer TFA D von Yale ist ein Lastaufnahmemittel zum Aufnehmen, Transportieren, Wenden und Entleeren von Fässern. Die integrierte Kippvorrichtung unterstützt kontrollierte Drehbewegungen, wobei das Fass für leichtes Wenden im Schwerpunkt gegriffen werden muss. Ausgelegt ist das System für Fässer im definierten Greifbereich Ø 400 - 600 mm und eignet sich für Sonderfässer nach EN ISO 15750-2.

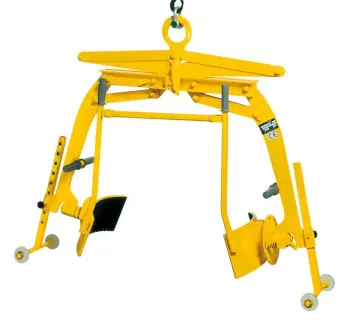

Abbildung: Yale Fassgreifer TFA D (Quelle: TOMANRO)

Einsatzbereiche & Arbeitsbereich

• Für das Heben und Umsetzen von Fässern, wenn zusätzlich ein Wende- bzw. Entleervorgang erforderlich ist.
• Arbeitsbereich: Fassaufnahme im Greifbereich Ø 400 - 600 mm (Durchmesserbereich).
• Geeignet für Sonderfässer gemäß EN ISO 15750-2 (Spundfass-Norm).

Bedienung & Funktionsprinzip

Am Tragmittel hängend wird der Greifer so weit abgesenkt, dass er sicher an den Handgriffen geführt werden kann. Das Lastaufnahmemittel wird mit der Aufhängeöse mittig über dem Fass positioniert, sodass die Klemmbacken auf Höhe des Fassmittelpunktes anliegen; die Aufsetzfüße können dabei auf dem Boden aufsetzen und bei Bedarf in der Länge angepasst werden. Durch Lösen der Sperrklinke und gleichzeitiges Anheben schließen sich die Klemmarme, das Fass wird sicher gefasst und kann transportiert werden; zum Drehen/Entleeren wird die Arretierung der Drehachse gelöst und das Fass kontrolliert gekippt.

Sicherheitsaspekte

• Die Tragfähigkeit 300 kg darf nicht überschritten werden; Hebezeug und Anschlagmittel müssen passend dimensioniert und geprüft sein.
• Für kontrolliertes Wenden muss das Fass im Schwerpunkt gegriffen werden; Schrägzug vermeiden und den Lastbereich freihalten.
• Vor dem Hub prüfen, ob die Klemmarme vollständig geschlossen sind und der Greifer korrekt am Fassmittelpunkt anliegt.
• Greifer nur innerhalb des definierten Greifbereichs Ø 400 - 600 mm einsetzen und die Arretierung beim Kippen bewusst bedienen.
