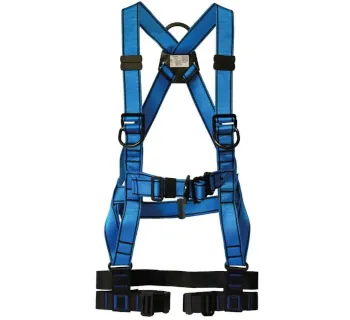

Tractel Auffanggurt HT120

Der Auffanggurt HT120 von Tractel ist ein spezieller Auffanggurt nach EN 361 zum Auf- und Absteigen an Bauwerken mit Steigschutzeinrichtungen, egal ob schienengeführte oder drahtseilgeführte Systeme. Seine patentierte Aufreiß-Auffangöse im Bauchbereich erleichtert das Steigen und die Führung des Steigschutzläufers und sorgt im Absturzfall für eine optimale Körperposition unter 50° zur Vertikalen.

Der HT120 gehört zur Tractel Expert-Serie und kombiniert eine ergonomische Bergsport-Beinberiemung mit Rückenauffangöse, spezieller Bauchfangöse mit Überschlagschutz und zwei Brustösen, um ein hohes Maß an Sicherheit und Komfort für Mast- und Leiterkletterer zu bieten.

Größentabelle: Tractel HT120

Einsatzbereiche

Der HT120 ist für Anwender konzipiert, die regelmäßig an Bauwerken mit Steigschutzeinrichtungen mit fester Führung arbeiten. Typische Anwendungen sind:

• Auf- und Abstieg an FABA Steigschutzleitern und Steigschutzschienen
• Arbeiten an Türmen, Schächten, Silos und industriellen Aufstiegen
• Wartung und Inspektion von Industrieanlagen, Infrastruktur- und Versorgungsbauten
• Kletterarbeiten mit schienengeführten oder drahtseilgeführten Steigschutzsystemen

In Kombination mit geeigneten Steigschutzläufern und Höhensicherungsgeräten bietet der HT120 eine vollständige Absturzsicherung bei vertikalen Bewegungen, ohne die Bewegungsfreiheit beim Steigen unnötig einzuschränken.

Aufbau und Funktionsweise

Der Tractel HT120 ist ein 4-Punkt-Auffanggurt, der speziell auf die Anforderungen von Steigschutzsystemen abgestimmt ist. Er verfügt über:

• 1 Rückenöse mit großem Durchmesser als klassischer Auffanganschlagpunkt
• 1 patentierte Bauchfangöse mit Aufreißfunktion für den Anschluss an den Steigschutzläufer
• 2 Brustösen zur Kombination mit der Bauchfangöse und als Anschlagpunkte für Auffangsysteme
• Bergsport-Beinberiemung mit hoher Bewegungsfreiheit
• Flachschnallen / automatische Schnallen für zügiges, sicheres Anlegen

Im Normalbetrieb dient die Bauchfangöse als ergonomisch günstiger Anschlagpunkt für den Steigschutzläufer, wodurch das Steigen und Führen des Schlittens erleichtert wird. Im Absturzfall reißt die Naht zwischen Verlängerung und Schultergurt kontrolliert auf und der Anschlagpunkt wandert von der Bauch- in die Brusthöhe. So wird ein Überschlagen des Körpers weitgehend verhindert und der Anwender verbleibt in einer sicheren hängenden Position.

Varianten und Größen

Bei TOMANRO wird der Auffanggurt HT120 in mehreren Größen angeboten, sodass der Gurt an unterschiedliche Körpergrößen angepasst werden kann. Übliche Ausführungen sind:

Die Wahl der passenden Größe richtet sich nach Körpermaß, Bekleidung und den Einstellbereichen des Gurtes. Der Gurt sollte eng anliegen, ohne die Beweglichkeit oder die Atmung einzuschränken.

Typische Fehler und Praxistipps

Für die volle Schutzwirkung des HT120 ist die korrekte Anwendung entscheidend. Häufige Fehler in der Praxis sind:

• Falsche Nutzung der Bauchfangöse: Die Bauchfangöse ist für die bestimmungsgemäße Verwendung mit Steigschutzsystemen ausgelegt. Improvisierte Anwendungen (z. B. als Haltepunkt für andere Lasten) sind zu vermeiden.
• Verdrehte oder falsch eingestellte Gurte: Schulter- und Beinriemen müssen glatt anliegen und korrekt eingestellt werden, um im Sturzfall ein optimales Auffangverhalten sicherzustellen.
• Übersehen von Beschädigungen: Ausfransende Nähte, eingeschnittene Gurtbänder, Korrosionsspuren an Beschlägen oder ausgelöste Sturzindikatoren sind eindeutige Zeichen, dass der Gurt außer Betrieb genommen werden muss.
• Keine Dokumentation der Prüfungen: PSA gegen Absturz muss regelmäßig durch eine befähigte Person geprüft und die Prüfung dokumentiert werden (typisch mindestens einmal jährlich oder nach Herstellerangabe).

Es empfiehlt sich, den Gurt einem einzelnen Anwender fest zuzuordnen und vor jeder Benutzung eine Sichtprüfung durchzuführen. Nach einem Sturzereignis ist der HT120 zu ersetzen und nicht weiter zu verwenden.

Sicherheitsaspekte und Normen

Der Tractel HT120 ist Bestandteil eines kompletten Systems zur Absturzsicherung und darf nur mit kompatiblen Komponenten (z. B. Steigschutzläufer, Höhensicherungsgerät, Anschlagpunkte) verwendet werden. Wichtige Rahmenbedingungen:

• Norm: Auffanggurt nach EN 361 – Einsatz als Auffangsystem innerhalb eines nach EN 363 aufgebauten Gesamtsystems.
• Zulässiges Gesamtgewicht: In Verbindung mit geeigneten Tractel Systemkomponenten üblicherweise bis 150 kg (Anwender inkl. Ausrüstung), gemäß Herstellerangaben der angeschlossenen Geräte.
• Einsatztemperatur: typischerweise von etwa -35 °C bis +60 °C (siehe Bedienungsanleitung) – extreme Temperaturen, Chemikalien und scharfe Kanten sind zu meiden.
• Rettungskonzept: Für jeden Einsatz muss ein Rettungsplan bestehen, damit verunfallte Personen nach einem Sturz schnell geborgen werden können.

Die Betriebsanleitung von Tractel ist zwingend zu beachten. Der Gurt darf nur von geschulten, körperlich geeigneten Personen verwendet werden; bei Zweifeln ist der Betriebs- oder Arbeitsmediziner zu konsultieren.

Technische Merkmale im Überblick

Zubehör und passende Tractel-Produkte

Der HT120 entfaltet seine Stärken besonders im Zusammenspiel mit weiteren Tractel Systemkomponenten zur Absturzsicherung:

• Tractel FABA Steigschutzleitern und Steigschutzschienen als fest installierte Steigschutzsysteme an Bauwerken.
• Tractel Stopcable Steigschutzläufer für schienen- oder seilgeführte Steigschutzsysteme.
• Tractel Höhensicherungsgeräte Blocfor ESD für automatische Absturzsicherung bei vertikalen und teilweise horizontalen Anwendungen.
• HSG Blocfor mit Rettungskurbel für Anwendungen, bei denen eine personenbezogene Rettung direkt aus dem Sicherungssystem heraus erfolgen soll.
• Transportsäcke für PSA zur sauberen Lagerung und zum sicheren Transport von Gurt, Läufer, Verbindungsmitteln und Höhensicherungsgeräten.

Durch die Kombination aus HT120 und den genannten Komponenten entsteht ein durchgängiges Fallschutzkonzept vom sicheren Aufstieg über die Absturzsicherung bis hin zur Rettung und Lagerung der Ausrüstung.
