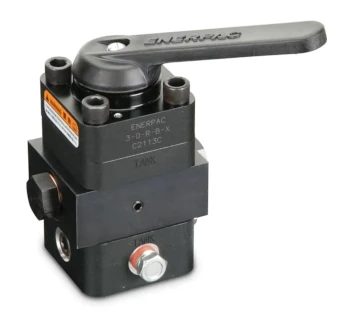

Enerpac Wegeventile für Rohrleitungen

Die Enerpac Wegeventile für Rohrleitungen der VC-Serie sind manuell betätigte Hochdruck-Wegeventile für den Rohrleitungseinbau zwischen Pumpe und Zylinder und sind für einen sicheren Betrieb bis 700 bar ausgelegt.

Sie ermöglichen den Ausfahren/Halten/Einfahren-Betrieb von einfachwirkenden und doppeltwirkenden Hydraulikzylindern und eignen sich ideal zur Richtungssteuerung in Enerpac Hochdrucksystemen.

Die Ventile werden als 3/3-Wegeventile und 4/3-Wegeventile mit unterschiedlichen Mittelstellungen (geschlossen, Tandem) und optionaler Lastsicherung angeboten.

Aufbau und Funktionsprinzip

• Manuell betätigte Wegeventile mit Handhebel für die Richtungssteuerung des Hydraulikölstroms im Rohrleitungsnetz.
• 3/3-Wegeventile für einfachwirkende Zylinder und 4/3-Wegeventile für doppeltwirkende Zylinder, jeweils mit Advance / Hold / Retract-Funktion.
• Ausführung mit Tandem-Mittelstellung zur Entlastung der Pumpe bei gehaltenem Zylinder oder mit geschlossener Mittelstellung zum Halten des Drucks im System.
• Serien mit Locking-Funktion (z. B. VC-4L, VC-20L, VC-15L) nutzen ein vorgesteuertes Rückschlagventil zur hydraulischen Verriegelung der Last bis zum Umschalten in die Rücklaufstellung.
• Rohrleitungsmontage (Remote Mount) ermöglicht die flexible Anordnung des Ventils nahe der Maschine oder des Zylinders, unabhängig von der Pumpenposition.
• Ausgelegt für Hochdruck-Hydraulik bis 700 bar (entspricht ca. 10 000 psi) mit einer typischen Durchflusskapazität von etwa 4.5 gal/min.
• Rücklaufleitungssatz ist bei den Remote-Wegeventilen im Lieferumfang enthalten und erleichtert den Anschluss an Tank- bzw. Rücklaufleitungen.

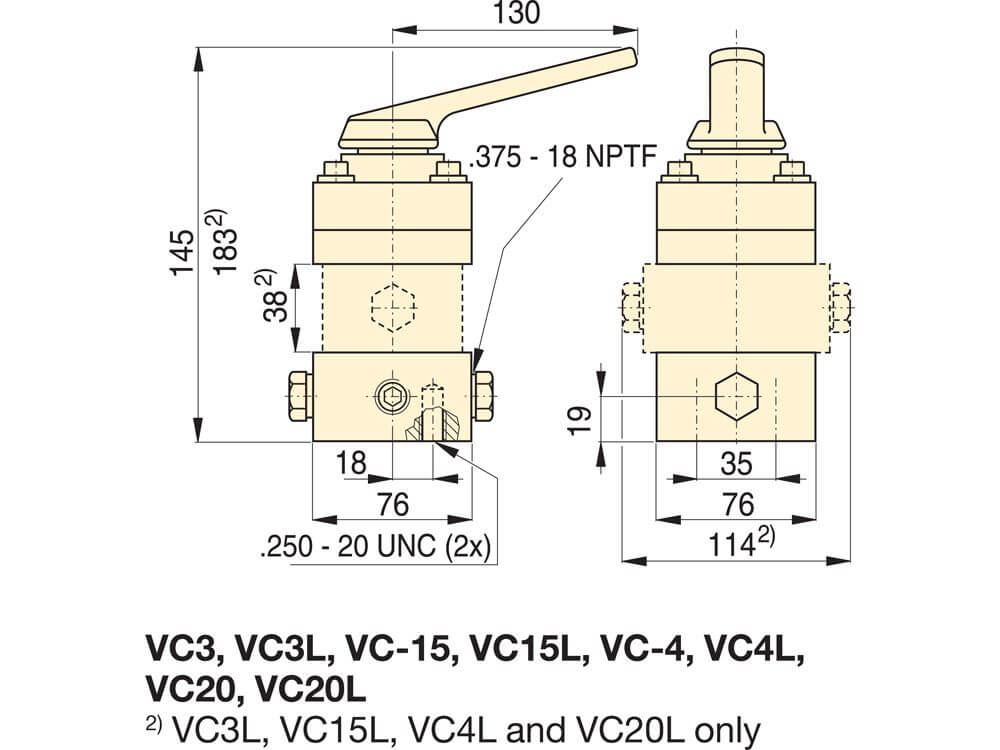

Technische Daten – Auswahl VC-Serie

Die Wegeventile für Rohrleitungen der VC-Serie sind für Hochdrucksysteme bis 700 bar ausgelegt und bieten eine Durchflusskapazität von ca. 4.5 gal/min für den Betrieb verschiedenster Hydraulikzylinder und Werkzeuge.

Vorteile der Enerpac Wegeventile für Rohrleitungen

• Hohe Flexibilität im Anlagenlayout durch Rohrleitungseinbau und Fernmontage unabhängig von der Pumpenposition.
• Universell einsetzbar für einfach- und doppeltwirkende Zylinder mit einheitlicher Advance/Hold/Retract-Logik.
• Hochdruckfestes Design für einen sicheren Betrieb bis 700 bar in Enerpac Hochdruck-Hydrauliksystemen.
• Locking-Ausführungen mit vorgesteuertem Rückschlagventil sorgen für zuverlässiges Last-Halten ohne ständige Pumpenförderung.
• Erweiterte Systemfunktionen durch integrierte Rücklauf-Schnittstellen und die Möglichkeit zur Kombination mit Druckmessung und weiteren Ventilfunktionen.

Typische Anwendungen

• Hydraulische Hebe- und Senksysteme im Maschinen- und Anlagenbau, bei denen Lasten sicher gehalten und kontrolliert bewegt werden müssen.
• Pressen, Richt- und Spannvorrichtungen mit getrennt angeordneten Hydraulikaggregaten und Zylindern.
• Service- und Wartungssysteme, bei denen ein manuell steuerbares Rohrleitungsventil die Bewegungen von Hydraulikzylindern aus sicherer Entfernung steuert.
