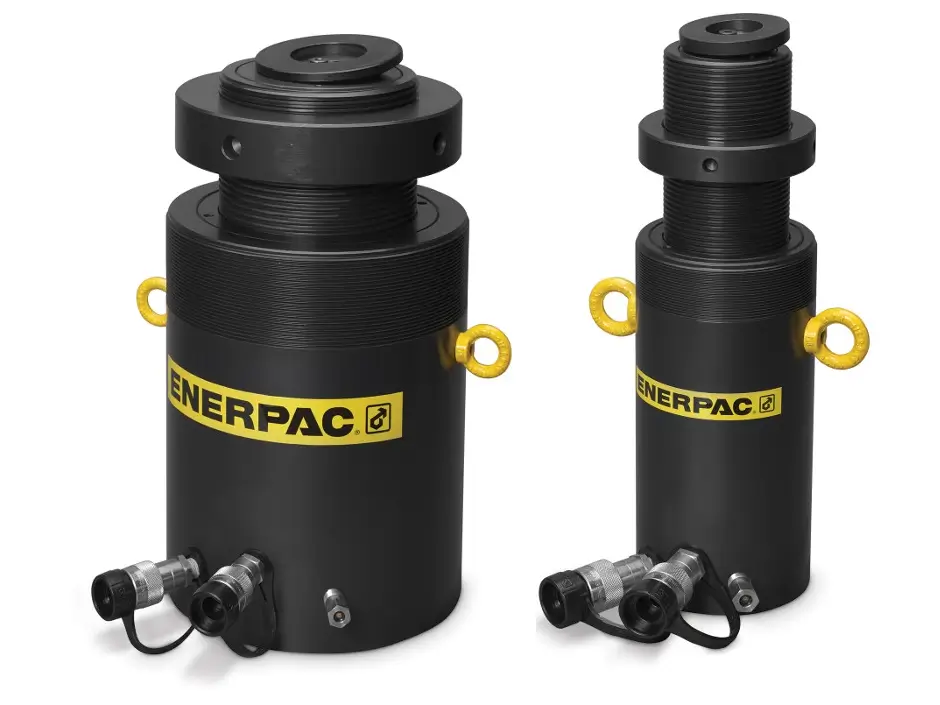

Die HCRL-Zylinder von Enerpac sind robuste doppeltwirkende Hochlastzylinder mit mechanischer Sicherungsmutter zur sicheren Lastabstützung ohne Hydraulikdruck. Sie bieten Kapazitäten von typischerweise 50 bis 300 t sowie Hübe bis 300 mm und eignen sich für präzise Hub- und Positionierarbeiten bei 700 bar. Durch ihre doppeltwirkende Rückhubfunktion und die integrierte mechanische Sicherung ermöglichen sie schnelle Arbeitszyklen und hohe Sicherheit im Schwerlastbereich.
Die HCRL-Zylinder von Enerpac sind robuste doppeltwirkende Hochlastzylinder mit mechanischer Sicherungsmutter zur sicheren Lastabstützung ohne Hydraulikdruck. Sie bieten Kapazitäten von typischerweise 50 bis 300 t sowie Hübe bis 300 mm und eignen sich für präzise Hub- und Positionierarbeiten bei 700 bar. Durch ihre doppeltwirkende Rückhubfunktion und die integrierte mechanische Sicherung ermöglichen sie schnelle Arbeitszyklen und hohe Sicherheit im Schwerlastbereich.
Die HCRL-Serie von Enerpac umfasst doppeltwirkende Hochlast-Hydraulikzylinder mit mechanischer Sicherungsmutter für sicheres Lastabstützen über längere Zeiträume. Die Zylinder decken – je nach Modell – Kapazitäten von etwa 50 bis 300 t bei Standardhüben bis 300 mm und einem Betriebsdruck von 700 bar ab.
Die doppeltwirkende Bauweise sorgt für einen hydraulisch gesteuerten schnellen Rückhub und somit für kürzere Taktzeiten im Vergleich zu einfachwirkenden Zylindern mit Last- oder Federrücklauf. Eine integrierte Sicherungsmutter (Lock Nut) fixiert die Last mechanisch und erhöht damit die Arbeitssicherheit, insbesondere bei Langzeitabstützungen.
Merkmale wie integrierter Kipp-Sattel (typisch bis etwa 5° Ausgleich), eine für seitliche Belastungen bis rund 10 % der Nennlast ausgelegte Konstruktion, gehärtete Oberflächen, wechselbare Lager sowie zertifizierte Anschlagpunkte machen die HCRL-Zylinder zu einer zuverlässigen Lösung für Schwerlastmontage, Brückenhub, Stahl- und Anlagenbau.
Die HCRL-Zylinder werden überall dort eingesetzt, wo hohe Lasten sicher angehoben, exakt positioniert und mechanisch gehalten werden müssen, z. B. bei Brücken- und Bauwerksanhebungen, im Stahl- und Anlagenbau, bei Maschinenfundamenten, im Schwertransport oder bei Instandhaltungs- und Retrofit-Projekten.
| Merkmal | Typischer Bereich* | Beschreibung |
|---|---|---|
| Tragfähigkeit | ca. 50 bis 300 t | High-Tonnage-Zylinder für Schwerlastanwendungen; größere Ausführungen bis 1000 t auf Anfrage erhältlich. |
| Hub | bis ca. 300 mm | Lange Hübe für Hub- und Abstützaufgaben mit großem Verfahrweg; ausgewählte Modelle mit Hüben von 150, 200 oder 250 mm. |
| Max. Betriebsdruck | 700 bar | Ausgelegt für Hochdruck-Hydrauliksysteme nach gängigen Industrie- standards. |
| Bauart | Doppeltwirkend | Hydraulisch gesteuerter Hub- und Rückhub mit schneller, kontrollierter Plunger-Rückführung. |
| Lastsicherung | Mechanische Sicherungsmutter | Mechanische Lastabstützung ohne Hydraulikdruck, ideal für Langzeitabstützungen und Arbeiten unter Last. |
| Seitlastfähigkeit | bis ca. 10 % der Nennlast | Konstruktion für begrenzte Seitkräfte; reduziert die Empfindlichkeit gegenüber leichter Fehlausrichtung. |
| Ausgleich der Winkellage | Kipp-Sattel (typ. bis 5°) | Integrierter Neigesattel zum Ausgleich kleiner Schiefstellungen zwischen Zylinder und Last. |
| Montage | Hebeösen, Grundplattenbohrungen, Kragengewinde | Erleichtert Transport, Fixierung und Einbau in Rahmen, Pressen und Tragsysteme. |
*Konkrete Werte (z. B. Eigengewicht, Bauhöhe, Durchmesser, Gewinde, exakte Hub- und Kapazitätsangaben) sind vom jeweiligen HCRL-Modell abhängig und den aktuellen Enerpac-Datenblättern zu entnehmen.

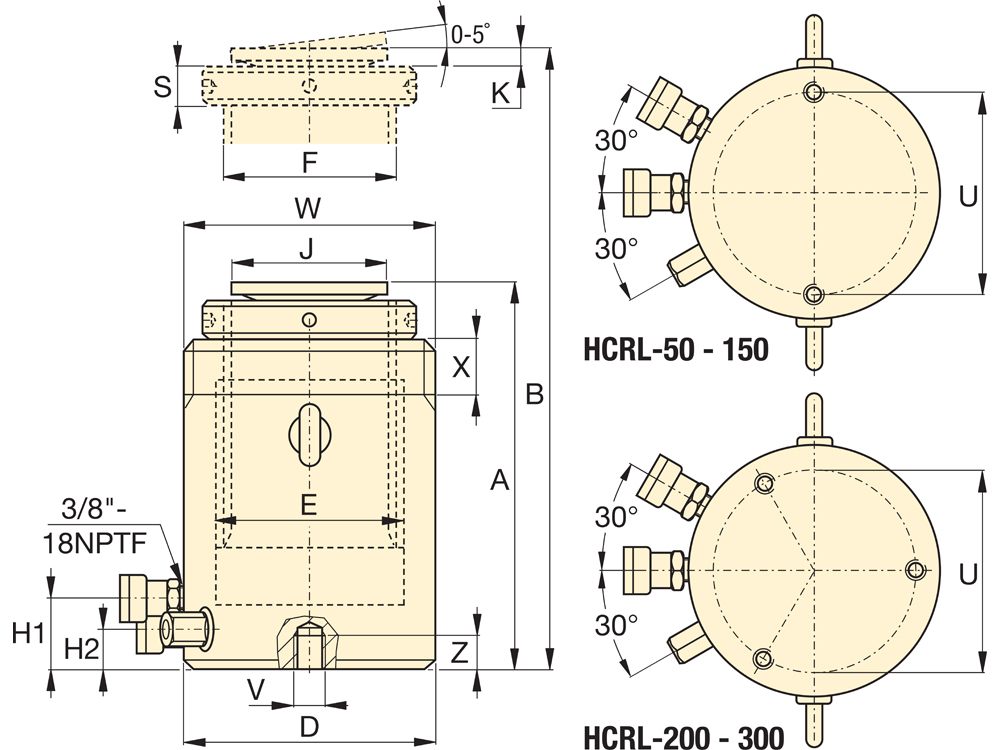

| Doppeltw. mit Mutter HCRL | Druckkraft (t) | Bauhöhe eingefahren A (mm) | Bauhöhe ausgefahren B (mm) | Außendurchmesser D (mm) | Innendurchmesser E (mm) | Kolbenstangen durchmesser F (mm) | Basis bis Ausfahr-Anschluss H1 (mm) | Basis bis Einfahr-Anschluss H2 (mm) | Druckstückdurchmesser J (mm) | Druckstücküberstand K (mm) | Höhe Sicherungsmutter S (mm) | Bodenbefestigungsbohrungen LochkreisØ U (mm) | Bodenbefestigungsbohrungen Gewinde V (mm) | Außengewinde W (mm) | Befestigungsgewindelänge X (mm) | Bodenbefestigungsbohrungen Gewindetiefe Z (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
