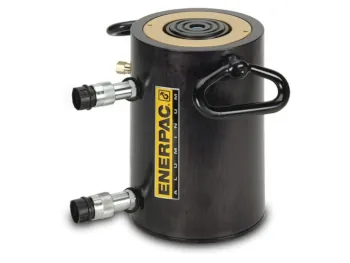

Enerpac Doppeltwirkende Alu-Zyl. RAR

Der Enerpac RAR ist ein doppeltwirkender Aluminium-Hydraulikzylinder für 700 bar-Systeme, ausgelegt für kontrolliertes Anheben sowie aktive Rückzugbewegung (schnelles Einfahren auch bei Leitungsverlusten). Die Serie kombiniert Hard-Coat-Oberflächen, Verbundlager (Sideload-Resistenz), Stahl-Basisplatte und Stahl-Sattel sowie ein integriertes Sicherheitsventil gegen unbeabsichtigte Überdrucksituationen.

Einsatzbereiche

• Instandhaltung und Service: Heben/Abstützen bei Reparatur- und Montagearbeiten (z. B. Maschinen, Rahmen, Pressen).
• Stahlbau und Anlagenbau: Positionieren und Ausrichten schwerer Baugruppen mit definierter Hubbewegung.
• Bau- und Schwerindustrie: Hubarbeiten im Feld, wenn geringes Eigengewicht des Zylinders und robuste Oberfläche gefragt sind.
• Werkstatt: Prüfen, Spannen und kontrolliertes Bewegen mit doppeltwirkender Funktion (Rückzug unter Kontrolle).

Varianten & Auswahlhilfe

Die RAR-Serie ist in mehreren Tragfähigkeiten und Hubvarianten verfügbar; die Auswahl erfolgt primär über Nennkapazität (t @ 700 bar) und Hub (mm). Für Anwendungen mit häufigem Positionieren oder Rückzug unter Lastvorgaben ist die doppeltwirkende Bauart besonders geeignet.

• Nennkapazität: 20 / 30 / 50 / 100 / 150 (t @ 700 bar).
• Hub: 50 / 100 / 150 / 200 / 250 (mm).
• Rückzugleistung: abhängig von der Ziehfläche (Pull), daher bei Auswahl die Zugkraft berücksichtigen.
• Systemauslegung: Pumpe/Schlauch/Kupplung/Manometer konsequent für 700 bar dimensionieren.

Sicherheitsaspekte & Normen

Für Hochdruck-Hydraulik gelten u. a. allgemeine Sicherheitsanforderungen aus EN ISO 4413 (Hydrauliksysteme) sowie die risikobasierte Betrachtung nach EN ISO 12100; die Umsetzung ist stets Teil der Gesamtanlage und der betrieblichen Gefährdungsbeurteilung. Der Zylinder darf nur innerhalb des zulässigen Betriebsdrucks 700 bar betrieben werden; Schlauchleitungen, Kupplungen und Messmittel müssen passend ausgelegt und in ein System mit wirksamer Druckbegrenzung integriert sein.

• Quetsch-/Scherstellen: Hände/Füße aus dem Lastbereich fernhalten, Last gegen Kippen sichern, geeignete Unterlagen/Abstützungen verwenden.
• Überdruck: Systemseitig Druckbegrenzung nutzen; integriertes Sicherheitsventil dient als zusätzliche Schutzmaßnahme, ersetzt jedoch keine Systemauslegung.
• Leitungsverluste/Schlauchlängen: durch doppeltwirkende Bauart kontrollierter Rückzug, dennoch Leitungen kurz, geschützt und knickfrei führen.
• Kupplungen/Anschlüsse: nur für Hochdruck geeignete Komponenten verwenden; vor Trennen stets drucklos schalten.
• Seitlast: Verbundlager erhöhen Sideload-Resistenz, dennoch möglichst zentrische Krafteinleitung sicherstellen.

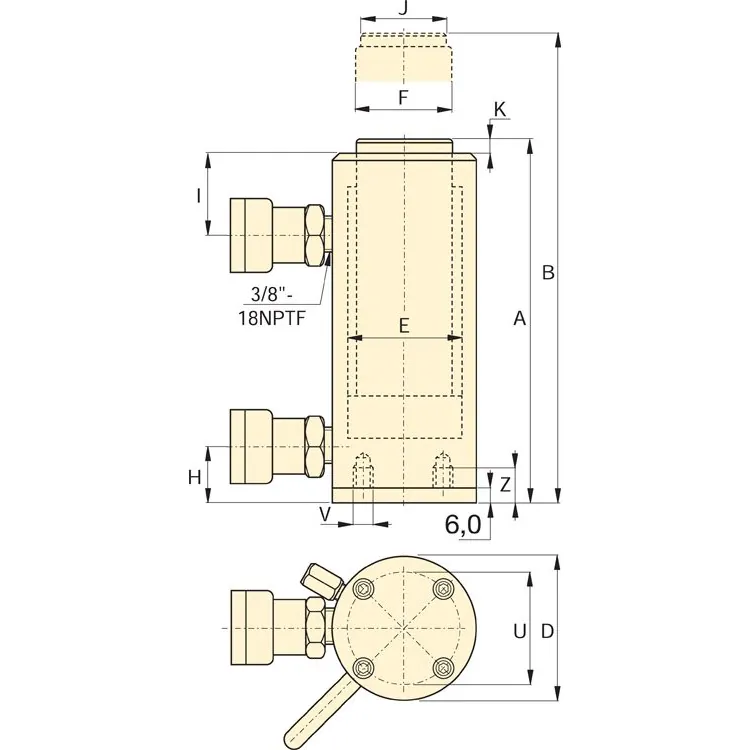

Technische Daten

Modell	Nennkapazität (t @ 700 bar)	Hub (mm)	Druckkraft max. (kN)	Zugkraft max. (kN)	Kolbenfläche Push/Pull (cm2)	Ölvolumen Push/Pull (cm3)	Gewicht (kg)
RAR202	20	50	218	130.2	31.2 / 18.6	156 / 93	7.4
RAR204	20	100	218	130.2	31.2 / 18.6	312 / 186	8.0
RAR206	20	150	218	130.2	31.2 / 18.6	468 / 279	8.6
RAR208	20	200	218	130.2	31.2 / 18.6	624 / 372	9.2
RAR2010	20	250	218	130.2	31.2 / 18.6	780 / 465	9.8
RAR302	30	50	309	171.5	44.2 / 24.5	221 / 123	8.6
RAR304	30	100	309	171.5	44.2 / 24.5	442 / 245	9.5
RAR306	30	150	309	171.5	44.2 / 24.5	663 / 368	10.4
RAR308	30	200	309	171.5	44.2 / 24.5	884 / 490	11.3
RAR3010	30	250	309	171.5	44.2 / 24.5	1105 / 613	12.2
RAR502	50	50	496	186.9	70.9 / 26.7	354 / 134	11.1
RAR504	50	100	496	186.9	70.9 / 26.7	709 / 267	12.7
RAR506	50	150	496	186.9	70.9 / 26.7	1063 / 401	14.3
RAR508	50	200	496	186.9	70.9 / 26.7	1417 / 534	15.9
RAR5010	50	250	496	186.9	70.9 / 26.7	1771 / 668	17.5
RAR1002	100	50	1002	556.5	143.1 / 79.5	715 / 398	16.4
RAR1004	100	100	1002	556.5	143.1 / 79.5	1431 / 795	19.3
RAR1006	100	150	1002	556.5	143.1 / 79.5	2147 / 1193	22.2
RAR1008	100	200	1002	556.5	143.1 / 79.5	2863 / 1590	25.1
RAR10010	100	250	1002	556.5	143.1 / 79.5	3578 / 1988	28.0
RAR1502	150	50	1589	924.0	227.0 / 132.0	1135 / 660	24.2
RAR1504	150	100	1589	924.0	227.0 / 132.0	2270 / 1320	28.9
RAR1506	150	150	1589	924.0	227.0 / 132.0	3405 / 1980	33.2
RAR1508	150	200	1589	924.0	227.0 / 132.0	4540 / 2640	37.9
RAR15010	150	250	1589	924.0	227.0 / 132.0	5675 / 3300	42.6
