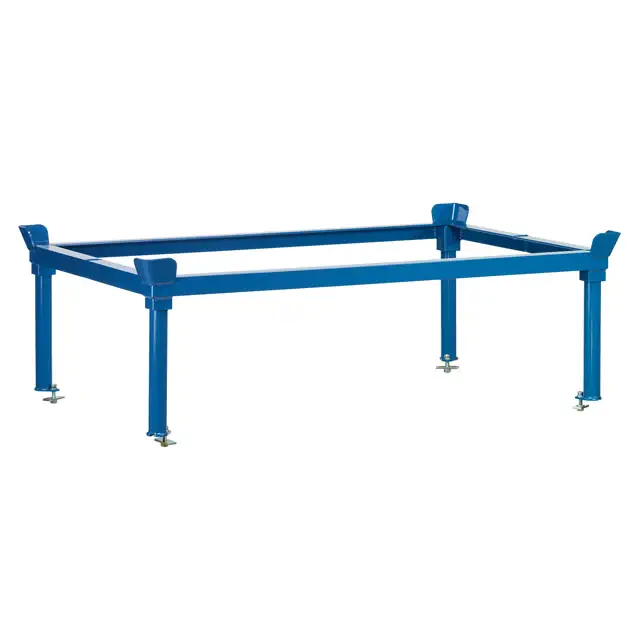

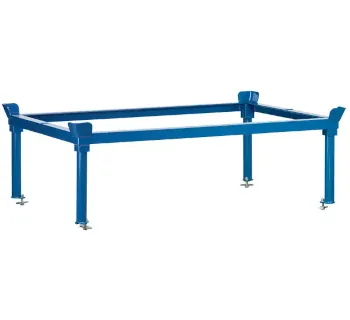

fetra Aufsetzrahmen  503 1200 kg
%

fetra Aufsetzrahmen

Der fetra Aufsetzrahmen ist ein robustes Aufsatzgestell für Paletten-Fahrgestelle, mit dem Flachpaletten und Gitterboxen auf eine ergonomische Abstellhöhe gebracht werden. Die stabile Winkelstahl-Schweißkonstruktion mit Fangecken und pulverbeschichteter Oberfläche in Blau RAL 5007 ist für eine Tragkraft bis 1200 kg ausgelegt.

  • Tragkraft bis 1200 kg
  • Winkelstahl-Schweißkonstruktion für hohe Stabilität
  • Fangecken für sichere Positionierung von Palette/Gitterbox
  • Stützrohre in Eckhülsen einsteckbar
  • Verschraubung am Fahrgestell über Fußplatten möglich
  • Verschraubungssatz im Lieferumfang enthalten
  • Pulverbeschichtung in Blau RAL 5007
  • Varianten mit unterschiedlichen Ladeflächen und Erhöhungen
12 Artikel Aufsetzrahmen
Aufsetzrahmen
Tragkraft
Ladefläche
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)

Der fetra Aufsetzrahmen ist ein robustes Aufsatzgestell für Paletten-Fahrgestelle, mit dem Flachpaletten und Gitterboxen auf eine ergonomische Abstellhöhe gebracht werden. Die stabile Winkelstahl-Schweißkonstruktion mit Fangecken und pulverbeschichteter Oberfläche in Blau RAL 5007 ist für eine Tragkraft bis 1200 kg ausgelegt.

  • Tragkraft bis 1200 kg
  • Winkelstahl-Schweißkonstruktion für hohe Stabilität
  • Fangecken für sichere Positionierung von Palette/Gitterbox
  • Stützrohre in Eckhülsen einsteckbar
  • Verschraubung am Fahrgestell über Fußplatten möglich
  • Verschraubungssatz im Lieferumfang enthalten
  • Pulverbeschichtung in Blau RAL 5007
  • Varianten mit unterschiedlichen Ladeflächen und Erhöhungen

Informationen: Aufsetzrahmen

Der fetra Aufsetzrahmen ist ein steck- und verschraubbares Aufsatzgestell für Paletten-Fahrgestelle, um Flachpaletten und Gitterboxen in einer ergonomisch günstigen Höhe abzustellen. Die robuste Winkelstahl-Schweißkonstruktion mit Fangecken und stabilen, in Eckhülsen einsteckbaren Stützrohren sorgt für eine sichere, formstabile Auflage; die Pulverbeschichtung in Blau RAL 5007 schützt die Oberfläche dauerhaft.

Über die Fußplatten kann der Aufsetzrahmen mit dem Paletten-Fahrgestell fest verschraubt werden; der dafür vorgesehene Verschraubungssatz ist im Lieferumfang enthalten. Damit eignet sich der Aufsetzrahmen besonders für wiederkehrende innerbetriebliche Paletten- und Boxenprozesse, bei denen eine definierte, rückenschonende Abstellhöhe benötigt wird.

Einsatzbereiche

  • Lager & Logistik: Kommissionierung, Bereitstellung von Paletten/Gitterboxen an Pack- und Versandplätzen
  • Produktion & Montage: Materialbereitstellung auf Paletten in ergonomischer Griffhöhe an Linien und Arbeitsplätzen
  • Wareneingang/Warenausgang: Zwischenpuffer, Sortier- und Umladebereiche
  • Werkstatt & Instandhaltung: Abstellen von Gitterboxen/Paletten für Teile- und Werkzeuglogistik

Konstruktion & Oberfläche

  • Rahmen: Winkelstahl-Schweißkonstruktion mit Fangecken
  • Stützen: stabile Stützrohre mit Fußplatten, einsteckbar in Eckhülsen
  • Oberfläche: pulverbeschichtet, Blau RAL 5007
  • Tragkraft: bis 1200 kg (gesamt)

Varianten & Unterschiede

Die Varianten unterscheiden sich in der Auflagefläche (passend zu unterschiedlichen Paletten-/Boxenformaten) sowie in der Erhöhung (drei Abstellhöhen). So kann die Abstellhöhe an Prozess und Arbeitsplatz angepasst werden, ohne die Fahrgestell-Basis zu ändern.

Ausführung Tragkraft (kg) Ladefläche L x B (mm) Höhe ohne Fahrgestell (mm) Höhe mit Fahrgestell (mm) Gewicht (kg) Artikel-Nr. GTIN (EAN)
Aufsetzrahmen (niedrig) 1200 810 x 610 140 422 13 22899 4017976228990
Aufsetzrahmen (niedrig) 1200 1010 x 810 140 422 16 22900 4017976229003
Aufsetzrahmen (niedrig) 1200 1210 x 810 140 422 17 22901 4017976229010
Aufsetzrahmen (niedrig) 1200 1210 x 1010 140 422 18 22902 4017976229027
Aufsetzrahmen (mittel) 1200 810 x 610 270 552 14 22909 4017976229096
Aufsetzrahmen (mittel) 1200 1010 x 810 270 552 17 22910 4017976229102
Aufsetzrahmen (mittel) 1200 1210 x 810 270 552 18 22911 4017976229119
Aufsetzrahmen (mittel) 1200 1210 x 1010 270 552 19 22912 4017976229126
Aufsetzrahmen (hoch) 1200 810 x 610 370 652 15 22919 4017976229195
Aufsetzrahmen (hoch) 1200 1010 x 810 370 652 18 22920 4017976229201
Aufsetzrahmen (hoch) 1200 1210 x 810 370 652 19 22921 4017976229218
Aufsetzrahmen (hoch) 1200 1210 x 1010 370 652 20 22922 4017976229225

Montagehinweise

  • Stützrohre in die Eckhülsen einsetzen und den Rahmen ausrichten.
  • Aufsetzrahmen über die Fußplatten mit dem Paletten-Fahrgestell verschrauben (Verschraubungssatz im Lieferumfang).
  • Vor dem Einsatz Schraubverbindungen auf festen Sitz prüfen und regelmäßig nachziehen (betriebsabhängig).

Sicherheitsaspekte

  • Tragkraft einhalten: Last gleichmäßig verteilen und 1200 kg nicht überschreiten.
  • Verschraubung nutzen: Für sicheren Betrieb Rahmen über die Fußplatten fest am Fahrgestell fixieren.
  • Fangecken beachten: Paletten/Gitterboxen vollständig innerhalb der Auflage positionieren, um Versatz beim Rangieren zu minimieren.
  • Sichtprüfung: Rahmen, Eckhülsen, Stützrohre und Fußplatten regelmäßig auf Beschädigung und festen Sitz prüfen.
  • Betriebswege: Schwellen/Kanten langsam überfahren und bei Gefälle kontrolliert verfahren.

Passende Artikel/Zubehör

  • fetra Paletten-Fahrgestell: Basisfahrgestell zur Nutzung mit Aufsetzrahmen für Paletten und Gitterboxen.
  • fetra ESD-Paletten-Fahrgestell: Für ESD-Bereiche, wenn elektrostatische Anforderungen im Prozess bestehen.
  • fetra Paletten-Fahrgestell als Routenzug: Für Materialversorgung im Routenzug-/Milkrun-Konzept.
  • fetra Zubehör: Deichsel-/Kupplungslösungen und Schiebebügel-Optionen für Palettenwagen-Anwendungen.
  • fetra Trolley für Routenzug: Ergänzende Komponente für Routenzug-Systeme.

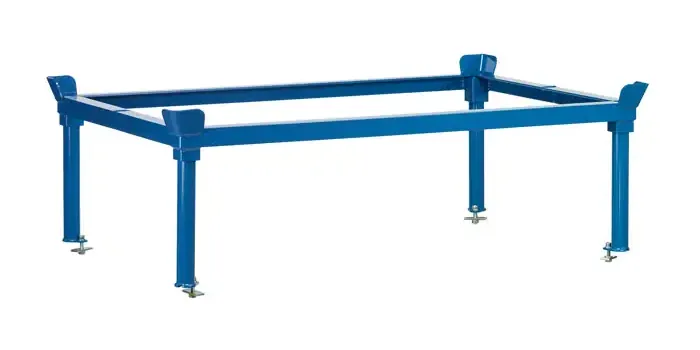

fetra Aufsetzrahmen für Paletten-Fahrgestell (Beispielabbildung)
