GEDORE Zange für Außenringe 8005 A

Die GEDORE Zange für Außenringe 8005 A ist eine Spezialzange zum Spreizen und sicheren Handling von Außensicherungsringen auf Wellen. Sie arbeitet mit austauschbaren Aufnahmespitzen, die den Ring vor dem eigentlichen Zangenhub fixieren können, um Leerhub zu vermeiden und ein vollständiges Öffnen zu ermöglichen.

Eine Parallelführung der Aufnahmespitzen sowie deren Hinterschliff in Druckrichtung unterstützen eine stabile Spannung des Rings während der Montage bzw. Demontage. Die Zange wird inklusive 4 verschiedener Aufnahmespitzen eingesetzt, um unterschiedliche Öffnungsweiten praxisgerecht abzudecken.

Einsatzbereiche

Die 8005 A ist für Werkstatt- und Industrieanwendungen ausgelegt, in denen Außensicherungsringe auf Wellen montiert oder demontiert werden müssen.

• Instandhaltung: Servicearbeiten an Aggregaten, Getrieben und Baugruppen mit Außensicherungsringen
• Maschinenbau: Montage und Demontage von Wellen-Baugruppen
• Fertigung & Montage: wiederholgenaue Ringmontage in Serien- und Einzelmontage
• Werkstatt: Reparaturen und Überholungen von Komponenten mit Sicherungsringverbindungen

Varianten & Auswahlhilfe

Die Zange ist für einen definierten Wellendurchmesser-Bereich ausgelegt. Die Auswahl der passenden Aufnahmespitzen richtet sich nach der Öffnungsweite des ungespannten Rings.

Auswahlhilfe Aufnahmespitzen

• Die Bohrungsabstände ungespannter Sicherungsringe liegen in der Regel zwischen 20 und 50 mm.
• Die Spitzen zum Spreizen der Ringe werden ausgetauscht je nach Öffnungsweite des ungespannten Ringes.
• Öffnungsweite 18-28 mm: Kombination Spitze E-8005 1 A und E-8005 2 A
• Öffnungsweite 29-39 mm: Kombination Spitze E-8005 1 A und E-8005 4 A
• Öffnungsweite 40-50 mm: Kombination Spitze E-8005 3 A und E-8005 4 A

Sicherheitsaspekte

Verwenden Sie die zur Ring-Öffnungsweite passende Paarung der Aufnahmespitzen, damit der Ring vor dem Zangenhub sicher fixiert wird und kontrolliert geöffnet werden kann. So wird Leerhub vermieden und die Ringbewegung bleibt besser beherrschbar.

Achten Sie auf festen Sitz der Spitzen am Werkzeug und auf sauberes Einführen der Spitzen in die Ringöffnungen. Halten Sie den Arbeitsbereich frei, sichern Sie Bauteile gegen ungewollte Bewegung und arbeiten Sie mit geeigneter persönlicher Schutzausrüstung, um Risiken durch wegschnellende Ringe zu reduzieren.

Technische Daten

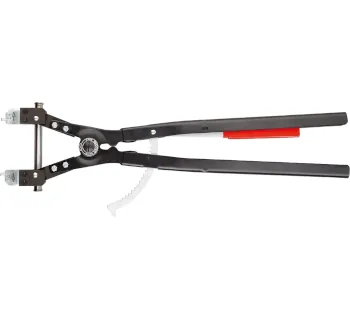

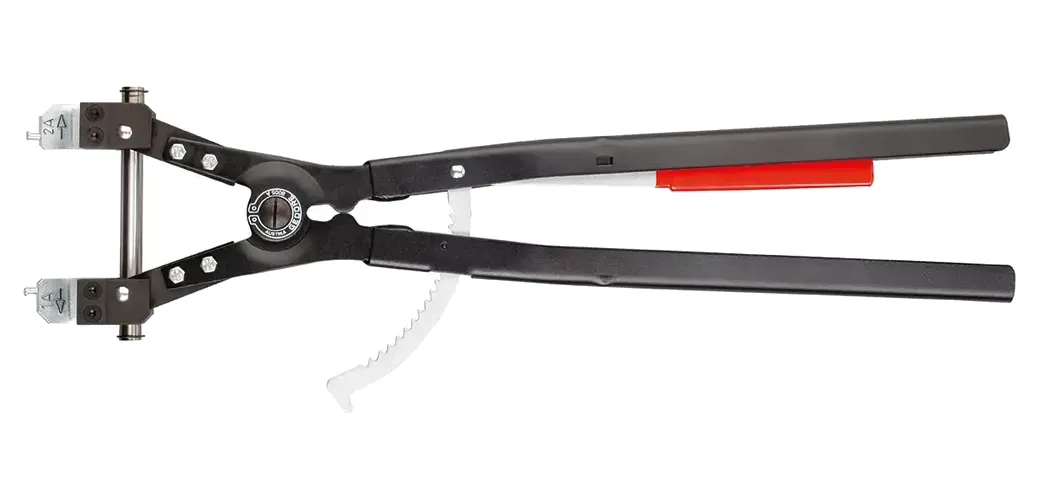

Produktbild

Passende Artikel/Zubehör

Für die Anpassung an unterschiedliche Ringöffnungsweiten und für den Ersatz im Service sind passende Aufnahmespitzen als Zubehör verfügbar.
