Spannpratze

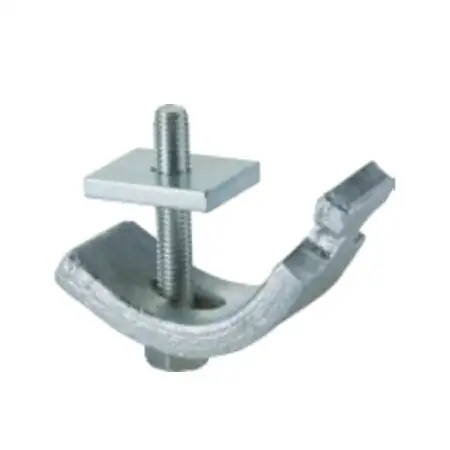

Abbildung kann abweichen vom Original

Spannpratze Spanndicke 6 - 25 mm

Programm	230 & 240
Gewicht ca.	0,19 kg
Artikel-Nr.:	020181-08

Qualitätsmerkmale

Ausführung: Spanndicke 6 - 25 mm
Werkstoff: Stahl, verzinkt
Lieferumfang: Spannpratze inkl. Verschraubungsmaterial
Verdrehsicher

8,03 €

( exkl. MwSt |

+ Versandkosten

Lieferzeit: z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!

Anzahl

Bild	Typ	Programm	Leitung	Länge	Artikel-Nr.	Preis (zzgl. ges. MwSt.)
	Spannpratze Spanndicke 4 - 20 mm	230 & 240			020180-08	7,23 €
	Spannpratze Spanndicke 4 - 20 mm VA	230 & 240 / Edelstahl V4A			020480-08	22,20 €
	Spannpratze Spanndicke 18 - 36 mm	230 & 240			020180-08x36	8,67 €
	Spannpratze Spanndicke 18 - 36 mm VA	230 & 240 / Edelstahl V4A			020480-08x36	38,09 €
	Spannpratze Spanndicke 6 - 25 mm	230 & 240			020181-08	8,03 €
	Spannpratze Spanndicke 6 - 21 mm	240			020180-10	12,81 €
	Spannpratze Spanndicke 6 - 30 mm	240			020180-12	17,93 €

Weitere Modelle mit: Programm 230 & 240

Weitere Modelle mit:Programm 230 & 240

Dazu passende Produkte

Dazu passende Produkte:

Beschreibung: Wampfler Spannpratze Spanndicke 6 - 25 mm

Die Spannpratze eignet sich zur Befestigung von Spannarmen an Trägerkonstruktionen.

Abmessungen

Spanndicke s	6-25
Einbauhöhe h	32-40

Spannarmmontage an I-Träger mittels Spannpratzen

Die Spannarme werden mittels Spannpratzen zuerst an einem Stahlträger befestigt. Hierbei werden die Spannpratzen nach ihrer Tragfähigkeit und ihrem Spannbereich ausgewählt. Danach können die Schienenhalter in die Spannarme geschoben und verschraubt werden.
Die Anordnung des Spannarms auf dem Doppel-T-Träger ist variabel. Es können wahlweise mehrere C-schienen an einem Spannarm untergebracht werden. Siehe hierzu folgende Beispielanordnungen.

Montage von Spannarmen mittels Spannpratzen

Montage von Spannarmen mittels Spannpratzen

Bei der Montage ist zu beachten, dass der Abstand zwischen Außenkante des Spannarms und des Stahlträgers min. 60 mm betragen muss. Ebenfalls muss der Abstand zwischen Außenkante des Spannarms und der Schienenmitte mindestens 60 mm betragen.
