GEDORE Drahtseilschneider 8320
Der GEDORE Drahtseilschneider 8320 trennt Drahtseile, Bowdenzüge und geeignete Kabel mit einem weichen Scherschnitt, der das Aufspleißen reduziert und saubere Schnittkanten unterstützt. Dank auswechselbarer Schneidplatten aus pulvermetallurgischem HSS (MIM) und integrierten Pressprofilen ist das Werkzeug auf präzises Arbeiten bei geringem Kraftaufwand ausgelegt.
- Weicher Scherschnitt zur Reduzierung von Ausfransen/Aufspleißen
- Auswechselbare Schneidplatten aus HSS (MIM), 62 - 65 HRC
- Geringer Kraftaufwand durch optimierte Schneidengeometrie
- Schneidleistung: Drahtseile bis 1800 N/mm2 und max. 6 mm Ø
- 2 integrierte Pressprofile für Bowdenzug-Endkappen und Bowdenzughüllen-Endkappen
- Nachstellbares Gelenk mit Verriegelung gegen ungewolltes Öffnen
- Gesenkgeschmiedet und verchromt für robuste Werkstattpraxis
Länge
Artikel-Nr.:
Der GEDORE Drahtseilschneider 8320 trennt Drahtseile, Bowdenzüge und geeignete Kabel mit einem weichen Scherschnitt, der das Aufspleißen reduziert und saubere Schnittkanten unterstützt. Dank auswechselbarer Schneidplatten aus pulvermetallurgischem HSS (MIM) und integrierten Pressprofilen ist das Werkzeug auf präzises Arbeiten bei geringem Kraftaufwand ausgelegt.
- Weicher Scherschnitt zur Reduzierung von Ausfransen/Aufspleißen
- Auswechselbare Schneidplatten aus HSS (MIM), 62 - 65 HRC
- Geringer Kraftaufwand durch optimierte Schneidengeometrie
- Schneidleistung: Drahtseile bis 1800 N/mm2 und max. 6 mm Ø
- 2 integrierte Pressprofile für Bowdenzug-Endkappen und Bowdenzughüllen-Endkappen
- Nachstellbares Gelenk mit Verriegelung gegen ungewolltes Öffnen
- Gesenkgeschmiedet und verchromt für robuste Werkstattpraxis
Informationen: Drahtseilschneider 8320
Der GEDORE Drahtseilschneider 8320 ist ein spezialisiertes Handwerkzeug zum sauberen Trennen von Drahtseilen, Bowdenzügen und ausgewählten Kabeln. Die Schneidtechnik ist auf einen weichen Scherschnitt ausgelegt, der das Aufspleißen (Ausfransen) von Drahtseilen zuverlässig reduziert und dadurch saubere Schnittkanten unterstützt.
Das Werkzeug arbeitet mit auswechselbaren Schneidplatten aus pulvermetallurgischem Hochleistungs-Schnellarbeits-Stahl (HSS), gefertigt im MIM-Verfahren (Metal Injection Molding). In Kombination mit der optimierten Schneidengeometrie wird ein geringer Kraftaufwand unterstützt; zusätzlich sind Pressprofile für Bowdenzug-Endkappen und Bowdenzughüllen-Endkappen integriert.
Einsatzbereiche
- Instandhaltung und Montage: Trennen von Drahtseilen und Bowdenzügen bei Wartungsarbeiten
- Metallbau und Handwerk: Ablängen von Drahtseilen und Draht in definierter Schnittqualität
- Industrie: Bearbeiten von mehradrigen sowie einadrigen Kupfer- und Aluminiumkabeln (gemäß Schneidleistung)
- Maritimer Einsatz: als Wantenschneider (Hinweis zur Einhandbedienung bis ca. 5 mm Drahtseil-Durchmesser)
Technische Merkmale
- Schneidplatten: bei Verschleißerscheinungen einfach ersetzbar
- Schneiden: spezielle bogenförmige Schneiden
- Schneidenhärte: 62 - 65 HRC
- Kraftaufwand: gering durch optimale Schneidengeometrie
- Pressprofile: 2 integrierte Pressprofile für Bowdenzug-Endkappen und Bowdenzughüllen-Endkappen
- Gelenk: nachstellbar für präzise Schneidplattenführung sowie Verriegelung gegen ungewolltes Öffnen
- Material/Finish: Zangenkorpus glühend im Gesenk geschmiedet, Oberfläche verchromt
Schneidleistung
| Anwendung | Grenzwerte | Beispiele |
|---|---|---|
| Drahtseile | bis 1800 N/mm2, max. 6 mm Ø | Edelstahl-Drahtseile, Drahtseile mit Stahl- und Textilseilen, Bowdenzüge, Wanten |
| Draht | bis 750 N/mm2, max. 4 mm Ø | Nägel/Drahtstifte, Schrauben, Bolzen, Deckenabhänger |
| Kupfer- und Aluminiumkabel | ein- und mehradrig, max. 6 mm Ø | Leitungen/Kabel gemäß zulässigem Durchmesser |
Varianten und zugehörige Artikel
Die Baureihe umfasst den eigentlichen Drahtseilschneider sowie passende Ersatzteile für die Schneidplatten. Die Variante JC steht für 2-Komponenten-Griffhüllen.
| Ausführung | Griffhüllen | Länge | Gewicht ca. | Artikel-Nr. | EAN/GTIN | Hinweis |
|---|---|---|---|---|---|---|
| Drahtseilschneider 8320 200 JC | 2-Komponentengriff | 200 mm | 0.480 kg | GED2788799 | 4010886936573 | Werkzeugausführung (JC = 2-Komponenten-Griffhüllen) |
| Drahtseilschneider 8320 E 200 JC | – | – | 0.020 kg | GED2830779 | 4010886938805 | Ersatzteil-Set (bestehend aus 2 Schneidplatten, 2 Schrauben, 1 Sechsrund Winkelschlüssel) |
Sicherheitsaspekte
- Die Verriegelung am Gelenk hilft, ein ungewolltes Öffnen zu vermeiden.
- Für einen sicheren Einsatz die angegebenen Grenzwerte der Schneidleistung (Materialfestigkeit und Durchmesser) einhalten.
- Bei Verschleißerscheinungen die Schneidplatten ersetzen, um definierte Schnitte und eine präzise Plattenführung zu unterstützen.

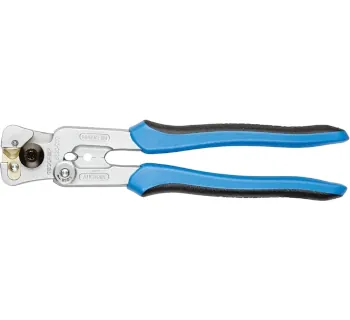

Beispielabbildung des Drahtseilschneiders 8320 200 JC.
Passende Artikel/Zubehör
- Ersatz-Schneidplatten-Set für den Drahtseilschneider (Artikel 8320 E 200 JC)
