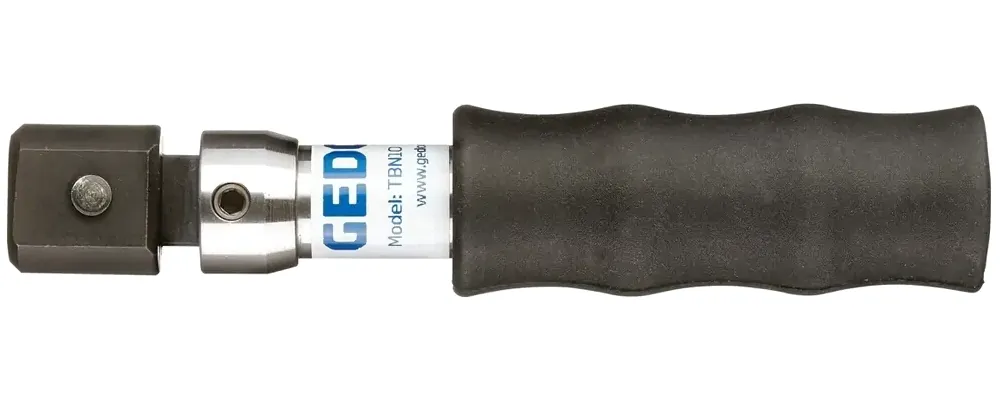

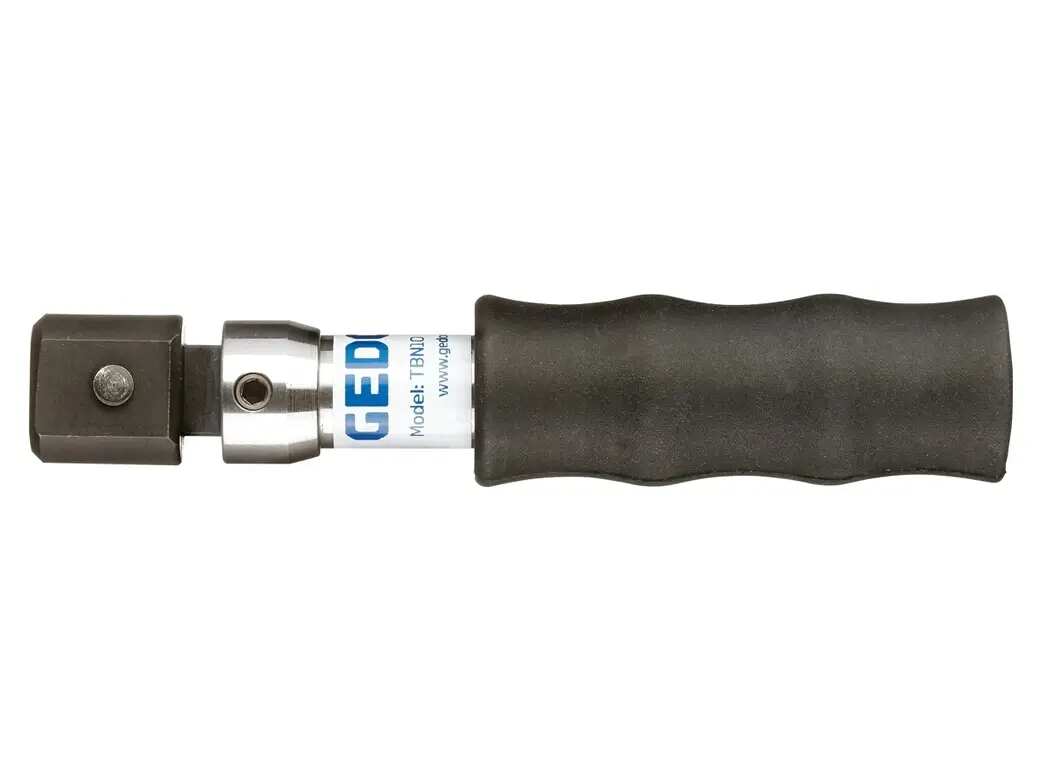

GEDORE Knick-Drehmomentschlüssel TBN 760

Der GEDORE Knick-Drehmomentschlüssel TBN 760 ist ein festeinstellbarer Drehmomentschlüssel ohne Skala für kontrollierten Schraubenanzug in industriellen Prozessen. Beim Erreichen des voreingestellten Drehmomentwerts knickt der Griff bis ca. 20° ab, wodurch ein Überziehen der Verschraubung deutlich unwahrscheinlicher wird, und stellt sich anschließend automatisch in die Ausgangsposition zurück.

Der Schlüssel ist für den Rechts- und Linksanzug ausgelegt (für die Gegenrichtung wird er um 180° gedreht) und ist je nach Ausführung mit 9x12 mm Innen-Rechteckaufnahme (für Einsteckwerkzeuge) oder 16 mm Aufsteckzapfen verfügbar. Die Festeinstellung kann bei GEDORE oder durch den Anwender auf geeigneten Prüfgeräten vorgenommen bzw. verändert werden.

Einsatzbereiche

• Serien- und Fließbandmontage mit definierten Drehmomentvorgaben
• Qualitätssicherung und prozesssicherer Schraubenanzug (wiederholbare Verschraubung)
• Instandhaltung und Montage in Industrie, Maschinenbau, Anlagenbau und Werkstattumgebungen
• Dauereinsatz bei häufig wiederkehrenden Verschraubungen

Varianten / Unterschiede der Ausführungen

• Antriebsaufnahme: 9x12 mm Innen-Rechteckaufnahme (Einsteckwerkzeuge) oder 16 mm Aufsteckzapfen
• Messbereich: je nach Ausführung für kontrollierten Schraubenanzug im Bereich von 0.4 - 135 Nm
• Auslösegenauigkeit: typischerweise ± 4 %, bei bestimmten Ausführungen (No. 760-00/-01) ± 6 %
• EPA/ESD: bestimmte Ausführungen (No. 760-00/-01) sind EPA-konform für elektrostatisch sensible Anwendungen

Sicherheitsaspekte & Normen

• DIN EN ISO 6789: Ausführung nach Norm, mit Prüfzertifikat (Normbezug für Drehmomentwerkzeuge und deren Prüfung).
• Knick-Auslösung (bis ca. 20°): reduziert das Risiko des Überziehens bei Erreichen des voreingestellten Drehmoments.
• Festeinstellung: Änderungen am Drehmomentwert sollten nur kontrolliert und auf geeigneten Prüfgeräten erfolgen, um Prozesssicherheit zu gewährleisten.
• Links-/Rechtsanzug: korrekte Anwendung sicherstellen (Richtungswechsel durch 180°-Drehung des Schlüssels).
• EPA/ESD (falls erforderlich): bei elektrostatisch sensiblen Bereichen nur die dafür vorgesehenen, konformen Varianten einsetzen.

Technische Daten

Bedienung & Hinweise zur Anwendung

• Festeinstellung ohne Skala: Drehmomentwert ist voreingestellt und kann mit geeignetem Prüf-/Einstellsystem angepasst werden.
• Auslösen: Bei Erreichen des Sollwerts knickt der Griff spürbar ab; danach nicht weiter belasten.
• Richtungswechsel: Für Links-/Rechtsanzug den Schlüssel um 180° drehen (je nach Anwendung beachten).
• Einsteck-/Aufsteckwerkzeuge: Nur passende Werkzeuge zur jeweiligen Antriebsaufnahme (9x12 oder 16 mm) verwenden.

Lieferumfang

• Drehmomentschlüssel TBN (Knick-/Breaking-Ausführung)
• Einstellwerkzeug (zum Verändern des festeingestellten Werts)
• Prüfzertifikat nach DIN EN ISO 6789
• Lieferung in stabiler Kartonage


Passende Artikel/Zubehör

• Einsteckwerkzeuge 9x12 (z. B. Steckschlüssel-/Gabel-/Ring-Einsteckköpfe) für die Innen-Rechteckaufnahme
• Aufsteckwerkzeuge für 16 mm Aufsteckzapfen (anwendungsabhängig)
• Zubehör für Drehmomentschlüssel (z. B. Einsteckwerkzeuge, Aufnahmen, Ergänzungen) – möglichst innerhalb der Marke GEDORE
