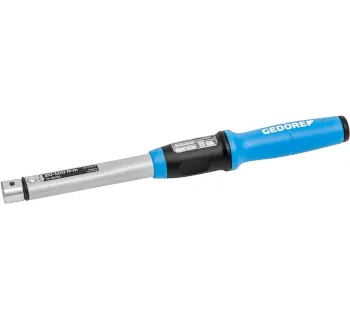

GEDORE Drehmomentschlüssel TORCOFIX SE

Der GEDORE Drehmomentschlüssel TORCOFIX SE ist ein verstellbarer, auslösender Drehmomentschlüssel mit SE-Schnellwechselsystem für Einsteckwerkzeuge (SE 9x12 oder 14x18) und eignet sich für den kontrollierten Rechts- und Linksanzug.

SE-Schnellwechselsystem: schnelle Nutzung verschiedener Einsteckwerkzeuge.
Kurzwegauslösung: deutlich hör- und spürbar für prozesssicheren Anzug.
Hohe Präzision: beschrieben mit max. Abweichung ± 3 %.
Normkonform: DIN EN ISO 6789-2:2017 inkl. Prüfzertifikat.
Flexible Antriebe: SE 9x12 oder 14x18 je nach Ausführung.
Feine Einstellung: Doppelskala (Nm / lbf·ft) + Nonius für Zwischenwerte in Nm.
Rechts/Links: beidseitiger Anzug durch Umstecken des Einsteckwerkzeugs.

7 Artikel → Drehmomentschlüssel TORCOFIX SE

Drehmomentschlüssel TORCOFIX SE

Produkt-Typ
Antriebsaufnahme
Messbereich
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

SE-Schnellwechselsystem: schnelle Nutzung verschiedener Einsteckwerkzeuge.
Kurzwegauslösung: deutlich hör- und spürbar für prozesssicheren Anzug.
Hohe Präzision: beschrieben mit max. Abweichung ± 3 %.
Normkonform: DIN EN ISO 6789-2:2017 inkl. Prüfzertifikat.
Flexible Antriebe: SE 9x12 oder 14x18 je nach Ausführung.
Feine Einstellung: Doppelskala (Nm / lbf·ft) + Nonius für Zwischenwerte in Nm.
Rechts/Links: beidseitiger Anzug durch Umstecken des Einsteckwerkzeugs.

Informationen: Drehmomentschlüssel TORCOFIX SE

Der GEDORE Drehmomentschlüssel TORCOFIX SE ist ein verstellbarer, auslösender Rohr-Drehmomentschlüssel mit SE-Schnellwechselsystem für Einsteckwerkzeuge (z. B. Maul-, Ring- oder Umschaltknarren-Einsätze) und eignet sich für den kontrollierten Rechts- und Linksanzug. Die Kurzwegauslösung liefert ein hör- und spürbares Signal, während die Doppelskala (Nm / lbf·ft) und die Noniusskala (für Zwischenwerte in Nm) eine präzise Einstellung unterstützen.

Das System ist für zügiges Arbeiten bei beengten oder schwer zugänglichen Montagesituationen ausgelegt: Je nach Einsteckwerkzeug kann nach vorne oder zur Seite gearbeitet werden. Die Serie ist auf eine maximale Abweichung von ± 3 % ausgelegt und wird mit einem Prüfzertifikat gemäß DIN EN ISO 6789-2:2017 beschrieben.

Einsatzbereiche

Montage und Serienmontage: reproduzierbarer Schraubenanzug in Fertigungslinien und Werkstattprozessen.
Wartung und Instandhaltung: kontrolliertes Nachziehen sicherheitsrelevanter Verschraubungen (z. B. Maschinenbau, Anlagenbau).
Arbeiten an engen Stellen: Wechsel von Einsteckwerkzeugen mit Stiftsicherung, um auch in räumlich schwierigen Situationen prozesssicher anzuziehen.

Varianten und Auswahl

Unterschiede der Varianten

Die Serie umfasst 7 Ausführungen, die sich über den Messbereich (Nm) sowie die Antriebsaufnahme (SE-Rechteckaufnahme 9x12 oder 14x18) unterscheiden. Eine weitergehende Variantenabgrenzung (z. B. abweichende Ausstattung je Typ) ist in den vorliegenden Daten nicht eindeutig belegt.

Variantenübersicht (Messbereich)

Artikel-Nr.	EAN	Meßbereich	Aufnahme	Auslösemechanik	Präzision	Länge
GED3288196	4010886965535	5-25 Nm	9 x 12 mm	Kurzwegauslösung	+/- 3 %	261.5 mm
GED3288218	4010886965542	10-50 Nm	9 x 12 mm	Kurzwegauslösung	+/- 3 %	291.5 mm
GED3278522	4010886962381	20-100 Nm	9 x 12 mm	Kurzwegauslösung	+/- 3 %	378 mm
GED3278530	4010886962398	30-150 Nm	9 x 12 mm	Kurzwegauslösung	+/- 3 %	469 mm
GED3278549	4010886962404	40-200 Nm	14 x 18 mm	Kurzwegauslösung	+/- 3 %	479 mm
GED3278557	4010886962411	60-300 Nm	14 x 18 mm	Kurzwegauslösung	+/- 3 %	570 mm
GED3278565	4010886962428	80-400 Nm	14 x 18 mm	Kurzwegauslösung	+/- 3 %	657 mm

Sicherheitsaspekte und Normen

Normbezug

DIN EN ISO 6789-2:2017: Für die Serie wird ein Prüfzertifikat nach dieser Norm beschrieben (Klassifizierung Typ II Klasse A wird genannt).
Genauigkeit: Die Serie wird mit einer maximalen Abweichung von ± 3 % beschrieben (präziser als die in der Norm genannten ± 4 % in den vorliegenden Angaben).

Hinweise für prozesssicheren Einsatz

Einsteckwerkzeuge/Stichmaß beachten: Bei Sonderwerkzeugen ist das Stichmaß zu berücksichtigen; es wird darauf hingewiesen, dass bei abweichendem Stichmaß Wertverschiebungen nicht ausgeschlossen sind.
Richtungswechsel: Für Rechts- und Linksanzug geeignet; der Richtungswechsel erfolgt durch Umstecken des Einsteckwerkzeugs (so beschrieben).
Auslösesignal: Die Kurzwegauslösung liefert ein deutliches, fühl- und hörbares Signal beim Erreichen des eingestellten Drehmoments (zur Vermeidung von Überanzug beachten).

Technische Merkmale

Messbereich (Serie): 5-400 Nm (je nach Ausführung).
Antriebsaufnahmen: SE-Rechteckaufnahme 9x12 oder 14x18 (je nach Ausführung) für Einsteckwerkzeuge.
Auslösemechanik: Kurzwegauslösung (hör- und spürbar).
Skala: Doppelskala (Nm / lbf·ft) und Nonius für Zwischenwerte in Nm (so beschrieben).
Konstruktion: robuste Stahlrohr-Konstruktion mit hochwertigen Kunststoffteilen (so beschrieben).
Wegrollsicherung: wird als enthalten beschrieben.

Technische Daten (belegte Beispielausführung)

Beispiel: TORCOFIX SE 9x12 – 20-100 Nm (Artikel-Nr. GED3278522)

Produkt-Typ	Drehmoment Einsteck
Antriebsaufnahme	9x12 mm
Messbereich	20-100 Nm
Skaleneinteilung	5 Nm
Gewicht	ca. 0.77 kg
Prüfzertifikat	DIN EN ISO 6789-2:2017
EAN/GTIN	4010886962381
Lieferumfang (belegt für diese Ausführung)	Aufbewahrung/Inhalt: Kunststoffbox; Inhalt: 1 Stück

Passende Artikel/Zubehör

Einsteckmaulschlüssel (SE) (9x12 / 14x18): für definierte Schlüsselweiten und Montagearbeiten mit TORCOFIX SE.
Einsteckringschlüssel (SE) (9x12 / 14x18): austauschbare Einsteckköpfe für variable Schlüsselweiten.
Einsteckringschlüssel offen (SE 9x12): offene Ringform zum komfortablen Ansetzen, besonders an schwer zugänglichen Muttern/Schrauben.
Zubehör Drehmomentschlüssel (u. a. Zubehör 9x12): ergänzende Komponenten für das SE-System.

Produktbild

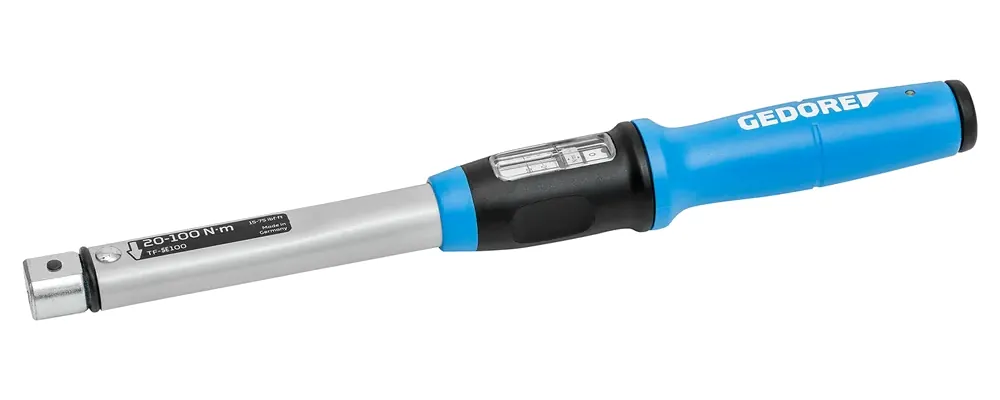

Beispielabbildung einer Ausführung zur schnellen Identifikation (Skalenfenster und Griffdesign).
