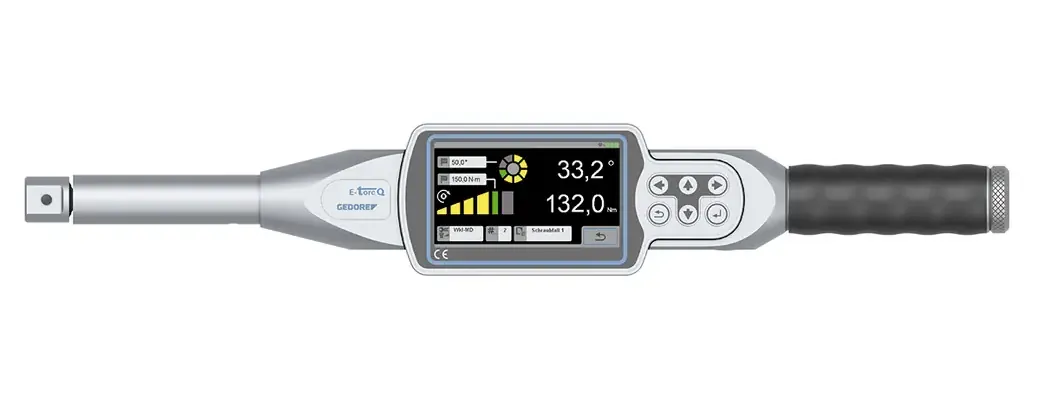

GEDORE Drehmomentschlüssel E-torc Q

Der E-torc Q ist ein elektronischer Drehmoment- & Drehwinkelschlüssel für kontrollierte Verschraubungen mit dokumentierbaren Messergebnissen. Er kombiniert präzise Messung, Kurvenauswertung direkt am Gerät sowie WLAN-/USB-Datenübertragung für Qualitätssicherung und Prozessanalyse.

Abhängig von der Ausführung deckt die Baureihe einen Greifbereich von 10-1000 N·m ab und unterstützt gängige Mess- und Prüfstrategien (z. B. Drehmoment, Drehwinkel, Streckgrenze, Lösen-Wiederanziehen, Ablaufpläne).

Einsatzbereiche

Typische Anwendungen sind qualitätskritische Schraubfälle in der Serienmontage, im Maschinen- und Anlagenbau, bei Wartung/Instandhaltung sowie in QS-/Prüfumgebungen, in denen Drehmoment- und Drehwinkeldaten nachvollziehbar erfasst und ausgewertet werden sollen.

• Prozesssichere Verschraubung mit Zielwert-Rückmeldung (akustisch/visuell/haptisch)
• Dokumentation von Messwerten und Kurven für Audits und Nachverfolgbarkeit
• Analyse von Schraubverläufen direkt am Schlüssel (Kurvenüberlagerung/Anzeige)

Unterschiede der Varianten

Es sind Varianten mit unterschiedlichen Messbereichen und Aufnahmen/Antrieben verfügbar (ETQ 100, ETQ 200, ETQ 300, ETQ 600, ETQ 1000).

• ETQ 100 / ETQ 200 / ETQ 300: Ausführungen mit SE-Aufnahme für Einsteckwerkzeuge (z. B. für wechselnde Steck-/Schlüssel-Einsätze).
• ETQ 600 / ETQ 1000: Ausführungen mit Z-Antrieb für höhere Drehmomentbereiche.

Wenn im Betrieb unterschiedliche Schraubfälle abgedeckt werden sollen, wird die Variante primär nach Greifbereich (Drehmoment) und der passenden Werkzeugaufnahme gewählt.

Sicherheitsaspekte & Normen

Für sichere Schraubverbindungen ist die Kombination aus Messgenauigkeit, eindeutiger Zielwert-Rückmeldung und regelmäßiger Kalibrierung entscheidend: Der E-torc Q meldet das Erreichen bzw. Überziehen des Zielwerts visuell (Display), haptisch (Vibration) und akustisch (Signalton).

Laut Hersteller-/Katalogangaben erfolgt die Auslieferung werksseitig mit Werkskalibrierschein nach GEDORE-Hausnorm GTTWN001 (rückführbar auf nationale Normale); eine Kalibrierung nach DKD-R 3-7 Klasse 1 ist optional möglich.

• Messgenauigkeit: ±1 % (Drehmoment & Drehwinkel)
• Prozessschutz: mehrstufige Rückmeldung reduziert Fehlanzüge
• Kalibrierfähigkeit: dokumentierte Rückführung unterstützt QS-Anforderungen

Bedienung & Datenerfassung

Das kontrastreiche 4.3" Touch-Display unterstützt eine schnelle Bedienung und die Darstellung von Verschraubungskurven. Das Gehäuse ist um ±60° drehbar, um die Ablesbarkeit an schwer zugänglichen Schraubstellen zu verbessern.

• Datenspeicherung: bis zu 9999 Messwerte und Kurven intern
• Datenübertragung: kabellos per WLAN oder per USB
• Messverfahren: u. a. Drehmoment, Drehwinkel, Streckgrenze, Weiterdrehen (VDI-konform), Lösen-Wiederanziehen, Ablaufpläne
• Arbeitspläne/Werkerführung am Gerät; Start optional über 2D-Scanner

Werkstoffe & Robustheit

Der Katalog weist ein verchromtes Gehäuse, einen wechselbaren Li-Ion Akku sowie eine IP-konforme Bauweise aus.

Lieferumfang

• Werkskalibrierschein (Werkszertifikat)
• Kostenfreie Auswerte-PC-Software

Weitere Komponenten (z. B. Ladestation, Zusatzmodule) sind je nach Bedarf optional erhältlich.

Typenübersicht

Typ / Modell	Greifbereich (Drehmoment)	Aufnahme / Antrieb	Gewicht	Hersteller-Art.-Nr.	EAN
ETQ 100	10-100 N·m	SE 9x12	1.948 kg (Brutto)	GED2944030	4002805935484
ETQ 200	20-200 N·m	SE 14x18	2.223 kg (Brutto)	GED2958775	4002805935606
ETQ 300	30-300 N·m	SE 14x18	2.470 kg (Brutto)	GED2958783	4002805935613
ETQ 600	100-600 N·m	Z 22	3.550 kg (Brutto)	GED3122344	4002805937662
ETQ 1000	100-1000 N·m	Z 28	6.140 kg (Brutto)	GED3122352	4002805937679
