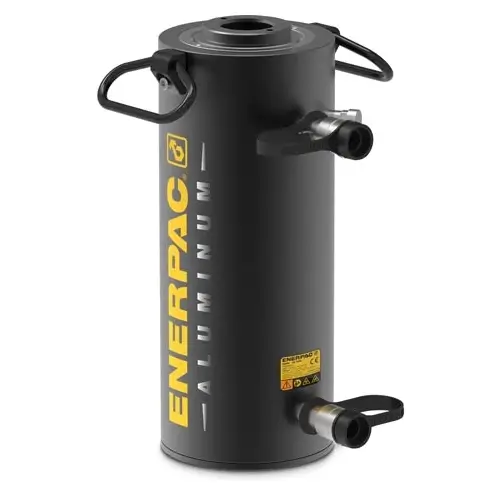

| Druckkraft | 100 t |
| Zugkraft | 58 t |
| Durchgangsbohrung Ø | 79 mm |
| Hub | 50 mm |
| Bauhöhe eingefahren | 254 mm |
| Ölvolumen max. | 715 cm³ |
| Betriebsdruck | 700 bar |
| Wirksame Kolbenfläche Druck | 142.9 cm² |
| Zylinderaußendurchmesser | 235 mm |
| Gewicht ca. | 28.9 kg |
| Artikel-Nr.: | ENE-RARH1002 |
Die Grundplatte aus Stahl schützt den Zylinderboden vor Beschädigungen und sollte nicht entfernt werden. Die Bodenbohrungen in diesen Aluminiumzylindern sind für die Befestigung der Grundplatte aus Stahl vorgesehen. Sie halten der Zylinderkapazität nicht stand.
Verwenden Sie die Bodenbohrungen dieser Aluminiumzylinder nicht zur Befestigung von Vorrichtungen am Zylinder.

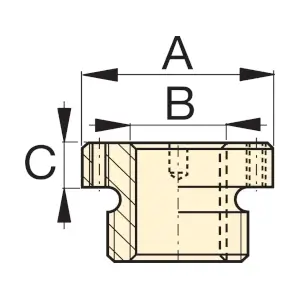

Abmessung A = 126 mm
Abmessung B = 2 1/2"-8
Abmessung C = 13 mm

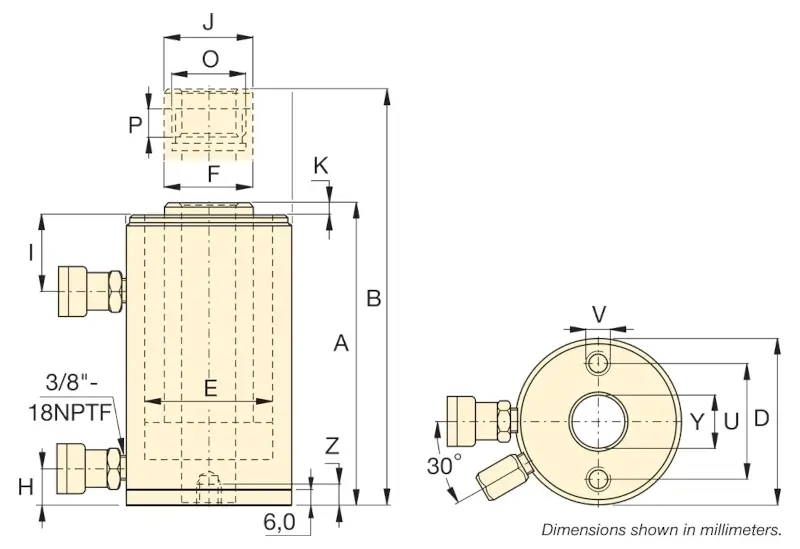

| Bauhöhe eingefahren A (mm) | 254 |
| Bauhöhe ausgefahren B (mm) | 304 |
| Außendurchmesser D (mm) | 235 |
| Innendurchmesser E (mm) | 165 |
| Kolbenstangen durchmesser F (mm) | 130 |
| Ölanschlusshöhe H (mm) | 61 |
| Druckstückdurchmesser J (mm) | 126 |
| Plunger Innengewinde O (Zoll) | 4"-16 UN |
| Kolbengewindetiefe P (mm) | 27 |
| Bodenbefestigungsbohrungen LochkreisØ U (mm) | 200 |
| Bodenbefestigungsbohrungen Gewind V | M10 |
| Mittelloch Ø Y (mm) | 79 |
| Bodenbefestigungsbohrungen Gewindetiefe Z (mm) | 12 |
