| Bemessungsdauerstrom Iu | 50 A |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Pohlzahl | 3 |
| Gerätebauart | Komplettgerät im Gehäuse |
| Betriebsleistung | 22 kW |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Drehknopf |
| Gewicht ca. | 0.93 kg |
| Artikel-Nr.: | SE-1508191 |

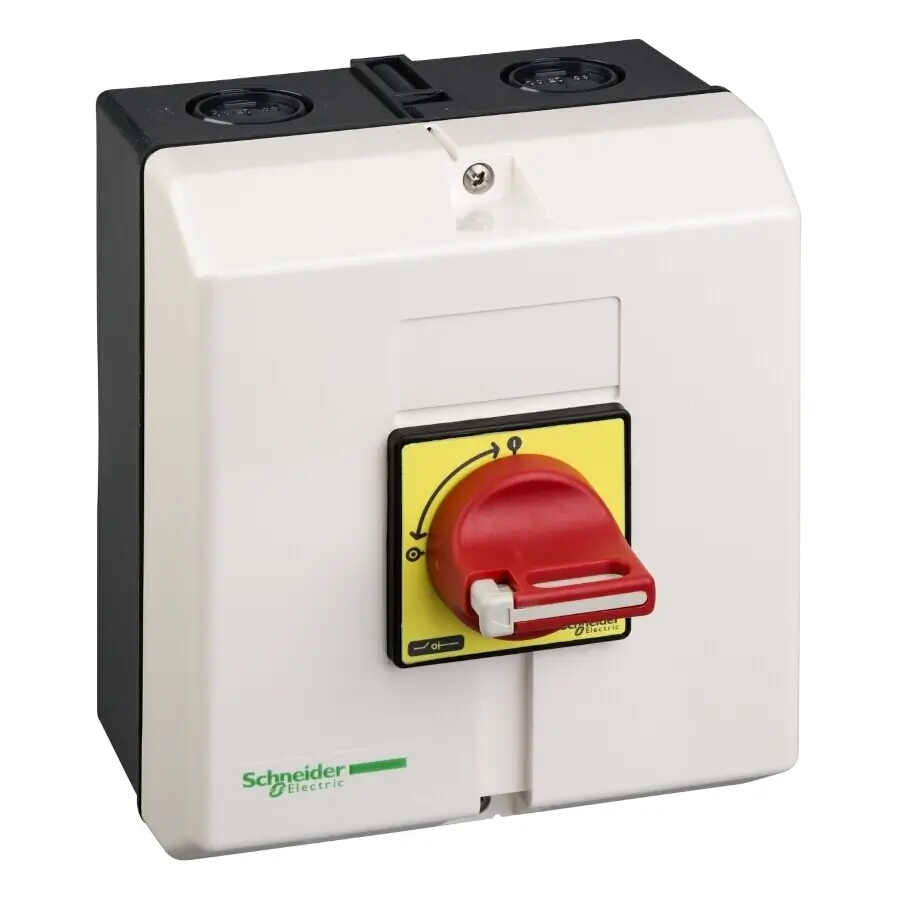

VCF3GE NOT-AUS-HAUPTSCHALT
TeSys VARIO - Kurzbezeichnung des Geräts: Lasttrennschalter im Gehäuse, Produkt oder Komponententyp: Lasttrennschalter im Gehäuse, Schalterfunktion: Not-Aus - Netzwerktyp: AC - (Ithe) thermischer Strom: 10 A, alle Maschinenanforderungen: DOL Start oder Stop von Motoren, Lastschaltung des Maschinen-Steuerstromkreises.Not-Aus/Hauptschalter, 3P, 690V, 50A, Im Gehäuse. Frontschild 60 x 60 mm. Komplettgerät, 3-polig, IP 65, mit Drehantrieb. Roter Griff, abschließbar mit 3 Vorhängeschlössern DM 4 mm bis DM 8 mm (Lieferung Ohne Vorhängeschlösser). Schalterstellung O I, Frontschild gelb.
| Bezeichnung | Merkmale | Einheit |
|---|---|---|
| Ausführung als NOT-AUS-Einrichtung | true | |
| Schutzart (IP), frontseitig | IP65 | |
| Geeignet für Bodenbefestigung | false | |
| Bedingter Bemessungskurzschlussstrom Iq | 10 | kA |
| Motorantrieb integriert | false | |
| Geeignet für Frontbefestigung 4-Loch | true | |
| Ausführung als Wartungs-/Reparaturschalter | false | |
| Spannungsauslöser optional | false | |
| Geeignet für Frontbefestigung Zentral | false | |
| Geeignet für Zwischenbau | false | |
| Geeignet für Verteilereinbau | false | |
| Ausführung als Hauptschalter | true | |
| Ausführung als Sicherheitsschalter | false | |
| Motorantrieb optional | false | |
| Verriegelbar | true | |
| Ausführung als Wendeschalter | false | |
| Bemessungskurzzeitstromfestigkeit Icw | 0.756 | kA |
| Farbe des Betätigungselements | rot | |
| Bemessungsbetriebsspannung | 690 | V |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18.5 | kW |
| Schaltleistung bei 400 V | 30 | kW |
| Bemessungsdauerstrom bei AC-21, 400 V | 50 | A |
| Anzahl der Schalter | 1 | |
| Bemessungsdauerstrom bei AC-23, 400 V | 41.5 | A |
