Hadef Ratschzug 53/22A

Der Ratschzug 53/22A von Hadef ist ein handbetätigter Hebelzug zum Heben und Senken von Lasten sowie zum Ziehen, Spannen und Verzurren in Montage- und Instandhaltungsprozessen. Er ist für den mobilen Einsatz ausgelegt und unterstützt durch sein geringes Eigengewicht sowie die manuelle Bedienung auch Arbeiten an wechselnden Einsatzorten.

Laut Herstellerangabe ist die Baureihe auf reduziertes Gewicht ausgelegt (u. a. als „45% leichter“ beschrieben), um den Transport und die Handhabung im Alltag zu erleichtern. Die Lastaufnahme erfolgt über Haken mit Hakensicherung; die Lastkette ist als Sondergüte nach EN 818-7-T angegeben.

Einsatzbereiche

Typische Einsatzfelder sind Industrie, Montage, Wartung und Instandhaltung, z. B. das Positionieren von Baugruppen, das Verspannen von Konstruktionsteilen, das Ziehen/Spannen in der Montage sowie das sichere Heben/Senken bei Servicearbeiten.

• Montage und Maschinenbau: Ausrichten, Spannen, Positionieren.
• Instandhaltung: Heben/Senken von Komponenten bei Reparaturarbeiten.
• Anlagenbau und Service: Mobiler Einsatz mit wechselnden Anschlagpunkten.
• Baustelle: Zug- und Spannaufgaben sowie Heben/Senken im Montageablauf.

Varianten / Ausführungen

Der Ratschzug 53/22A ist in mehreren Tragfähigkeits-Varianten dokumentiert: 250 kg, 500 kg, 750 kg und 1500 kg. Unterschiede ergeben sich insbesondere bei Hebelkraft, Gewicht und den Lastkettenmaßen.

Sicherheitsaspekte & Normen

Der Ratschzug ist für den Betrieb im Temperaturbereich von -20 °C bis +50 °C angegeben. Er ist bestimmungsgemäß zum Heben/Senken sowie zum Ziehen und Spannen zu verwenden; das Gerät ist dabei senkrecht auszurichten und die Last so aufzunehmen, dass ein Lastabsturz verhindert wird.

• Bestimmungsgemäße Verwendung: Heben/Senken sowie Ziehen/Spannen/Verzurren; Ausrichtung senkrecht zur Last (bei Hubvorgängen).
• Nicht zulässig: Einsatz zum Heben/Transport von Personen sowie Verwendung als Dauer-Aufhängung zum Halten gehobener Lasten.
• Tragfähigkeit: Die angegebene Tragfähigkeit darf nicht überschritten werden; die Last darf nicht über Personen hinweg bewegt werden.
• Lastkette: Herstellerangabe zur Lastkette nach EN 818-7-T (Sondergüte) – Zustand, Verschleiß und Schmierung sind sicherheitsrelevant.
• EU-Anforderungen: Der Hersteller verweist auf die Erfüllung der gültigen EU-Anforderungen, insbesondere der EG-Maschinenrichtlinie.
• Qualitätsmanagement: Herstellerangabe ISO 9001 (Qualitätsmanagementsystem).

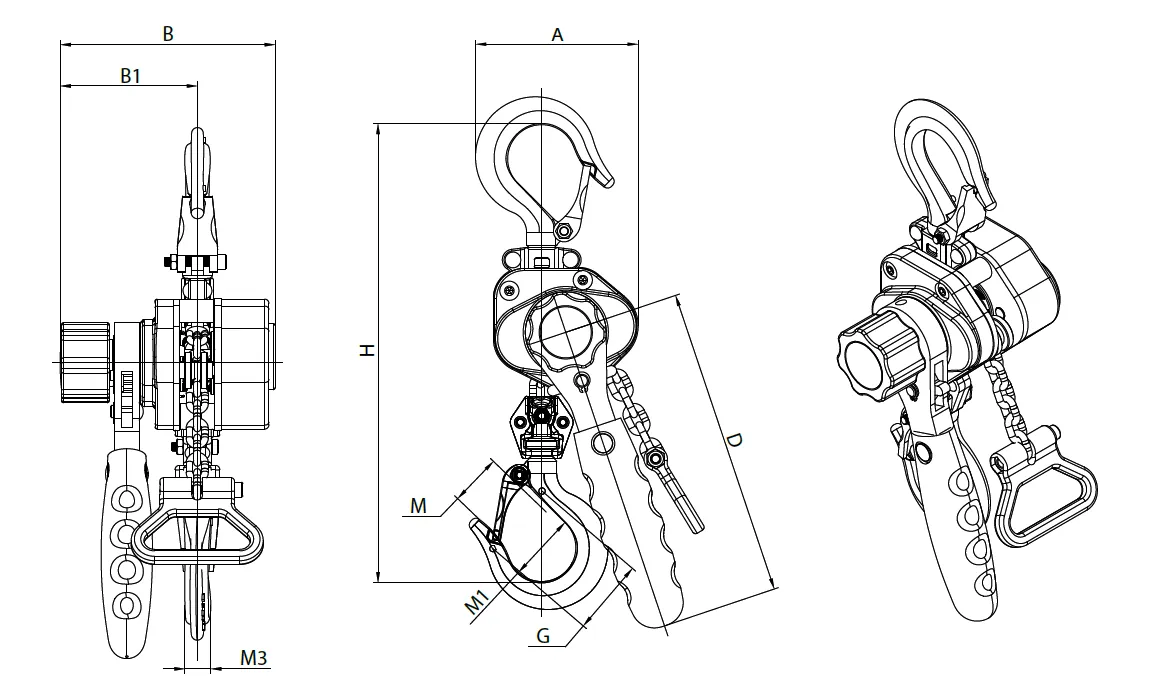

Technische Daten

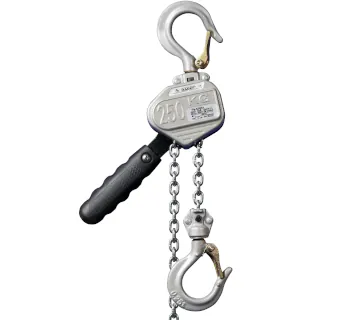

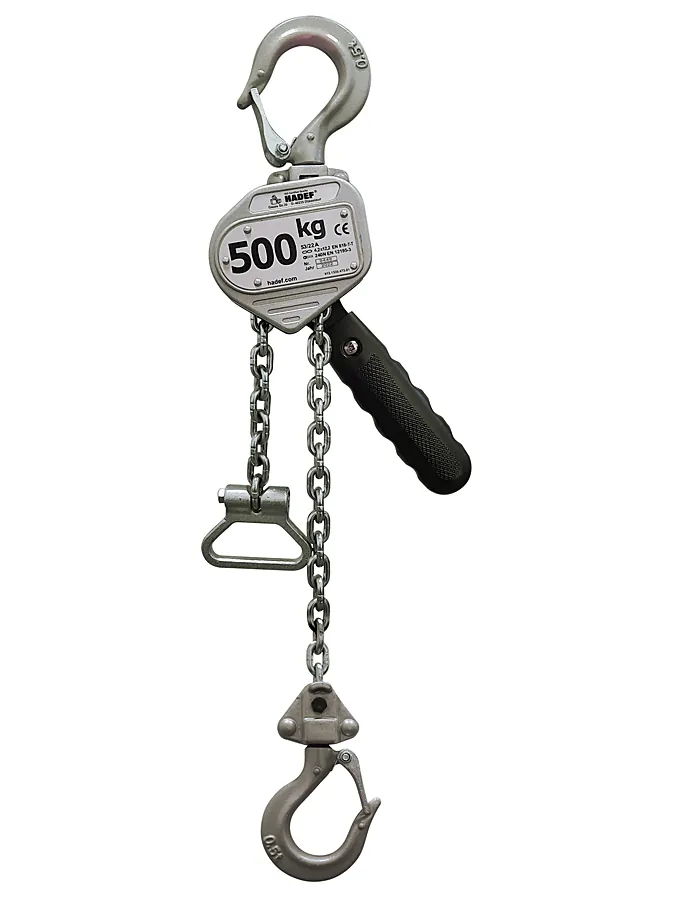

Produktbild

Bedienung & Handhabung

Vor dem Einsatz sind Tragfähigkeit, Anschlagpunkt und der ordnungsgemäße Zustand von Haken, Hakensicherungen und Lastkette zu prüfen. Beim Heben/Senken ist der Ratschzug so auszurichten, dass der Kraftfluss möglichst geradlinig erfolgt und keine ungünstigen Querbelastungen entstehen.

• Vor Benutzung: Sichtprüfung auf Beschädigungen, korrekten Sitz der Hakensicherungen, Kettenzustand.
• Unter Last: Last sicher aufnehmen, ruckartige Belastungen vermeiden, Last nicht über Personen führen.
• Umgebung: Einsatz nur im angegebenen Temperaturbereich (-20 °C bis +50 °C).

Wartung, Schmierung & Prüfung

Die Unterlagen nennen eine regelmäßige Schmierung der Kette und eine wiederkehrende Sachkundigenprüfung. Kette und Gelenke sollen sauber gehalten und bei Bedarf gegen Korrosion geschützt werden.

• Schmierung: Lastkette regelmäßig mit geeignetem Öl schmieren (z. B. Kriechöl/Antikorrosionsöl).
• Wiederkehrende Prüfung: mindestens einmal jährlich durch einen Sachkundigen. (Je nach Einsatzbedingungen können kürzere Intervalle erforderlich sein.)
• Dokumentation: Prüfungen und festgestellte Mängel sind zu erfassen; bei sicherheitsrelevanten Auffälligkeiten ist das Gerät außer Betrieb zu nehmen.

Passende Artikel/Zubehör

Für den praxisgerechten Betrieb sind vor allem Original-Ersatzteile und Anschlagkomponenten sinnvoll, um Ausfallzeiten zu reduzieren und die Sicherheit im Einsatz zu erhalten.

• Original Lastkette (nach Herstellerangabe EN 818-7) als Ersatz-/Verschleißteil.
• Haken und Hakensicherungen (Ersatz bei Verschleiß/Beschädigung).
• Verbindungselemente wie Schäkel zur passenden Anbindung an Anschlagpunkte.
• Anschlagmittel (z. B. Rundschlingen/Anschlagketten) passend zur Last und zum Anschlagpunkt.
