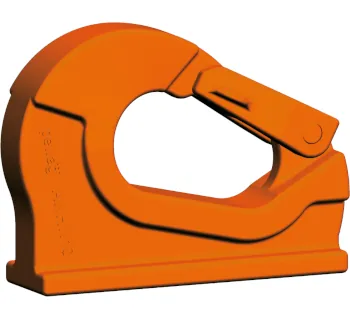

pewag Anschweißhaken AWHW

Der pewag Anschweißhaken AWHW ist ein dauerhaft anzuschweißender Aufhängehaken zur schnellen und sicheren Verbindung einer Anschlagkette mit einem Lastaufnahmemittel (z. B. Anbaugeräte, Traversen, Konstruktionen). Er ist für den Einsatz im pewag winner System der Güteklasse 10 vorgesehen und wird über den gestempelten Code identifiziert.

Vorteile auf einen Blick

• Hakensicherung (Sicherungsfalle) zur Vermeidung unbeabsichtigten Lösens
• Schweißanleitung liegt dem Haken bei und ist verbindlich zu beachten
• Sicherungsfallengarnitur bei Bedarf als Ersatzteil verfügbar (Code: SFGW-A)
• Varianten für 1300 kg bis 10000 kg Tragfähigkeit verfügbar

Einsatzbereiche

Typische Anwendungen sind überall dort, wo ein fest montierter Anschlagpunkt als Haken benötigt wird – insbesondere in robusten Umgebungen mit wiederkehrenden Hebevorgängen.

• Bau- und Baumaschinen-Anbaugeräte (z. B. Baggerschaufeln)
• Stahlbau, Anlagen- und Maschinenbau (Tragkonstruktionen, Vorrichtungen)
• Instandhaltung, Reparatur und Montage (dauerhafte Hebepunkte an Bauteilen)
• Transport- und Lastumschlag-Hilfsmittel (z. B. Traversen)

Varianten und Unterschiede

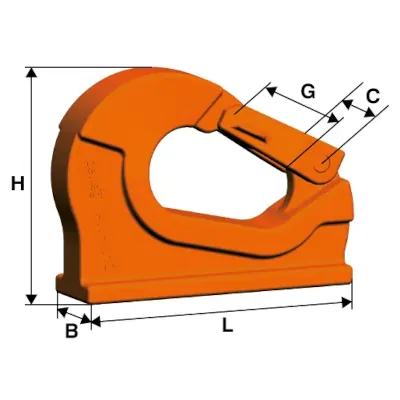

Der AWHW ist in vier Größen erhältlich. Die Auswahl erfolgt primär über die benötigte Tragfähigkeit und – je nach Belastungsrichtung – über die zulässigen Lastsektoren (siehe Tabelle).

Tragfähigkeit nach Lastsektoren

Die zulässige Tragfähigkeit richtet sich nach den mitgelieferten Lastsektoren. Maßgeblich ist die Belastungsrichtung am montierten Haken (Sektor 1 bis 3).

Montagehinweise (Anschweißen) & Anwendung

Für das Anschweißen ist die dem Haken beiliegende Schweißanleitung zwingend zu beachten. Im Betrieb ist sicherzustellen, dass der Haken sich in Belastungsrichtung ausrichten kann und nicht verklemmt.

• Nach dem Verbinden muss die Sicherungsfalle immer vollständig schließen können; sie verhindert unbeabsichtigtes Lösen und muss grundsätzlich vorhanden sein.
• Querbelastung ist nicht zulässig; die Belastung erfolgt in Längsrichtung bzw. gemäß Lastsektoren.
• Die Belastung muss stoßfrei erfolgen; Einsatzbedingungen können Reduktionsfaktoren erfordern.
• Komponenten dürfen nicht verwendet bzw. montiert werden, wenn Schäden vorliegen.

Sicherheitsaspekte & Einordnung in Normen/Richtlinien

Laut Originalbetriebsanleitung sind die Komponenten für pewag winner Anschlagketten der Güteklasse 10 vorgesehen und entsprechen der Maschinenrichtlinie 2006/42/EG. Für die Konformität, Kennzeichnung und Dokumentation eines montierten Gehänges bzw. Gesamtsystems ist die verantwortliche Stelle (z. B. Hersteller/Betreiber) zuständig.

• Identifikation über gestempelten Code (z. B. „AWHW 1.3“); die Stempelung der Güteklasse 10 muss vorhanden sein.
• Normale Einsatztemperatur: -40 °C bis 200 °C; darüber gelten Einschränkungen/Reduktionen gemäß Anleitung.
• Nicht bestimmt für Personentransport sowie für stark korrosive Einflüsse (z. B. Säuren/Chemikalien); besondere Einsatzfälle (z. B. Ex-Bereiche) sind gesondert abzuklären.

Wartung & Ersatzteile

Die Sicherungsfallengarnitur ist als Ersatzteil über den Code SFGW-A geführt. Die Funktion der Hakensicherung (freies Bewegen, vollständiges Schließen) ist im Rahmen der Anwendung/Prüfung sicherzustellen.

Passende Artikel/Zubehör

• Anschweißpunkte als alternative/ergänzende Anschlagpunkte (je nach Anschlagsituation)
• Anschlagketten und Kettengehänge zur passenden Verbindungstechnik im Hebebetrieb
• Weitere pewag Anschlagpunkt-Lösungen (z. B. Anschweißpunkt-Systeme) zur dauerhaften Integration in Konstruktionen
