Reid Seilwinden
Die REID PlusWinch und die REID PortX Winch sind leistungsstarke, manuelle Seilwinden für den Einsatz an REID Aluportalkranen, Davit- und Schwenkkranen. Während die PlusWinch für Güterhub bis 500 kg entwickelt wurde, ist die PortX Winch zusätzlich für den Personen- und Rettungseinsatz zugelassen und bietet höchste Sicherheit und Präzision. Beide Modelle überzeugen durch robuste Bauweise, integrierte Bremssysteme und einfache Montage.
- PlusWinch: Güterhub bis 500 kg, robuste Stahlkonstruktion, ergonomische Handkurbel
- PortX Winch: Personen- und Lastenzulassung nach EN 1496, 20 m Edelstahlseil
- Lastdruckbremse: sicheres Halten und kontrolliertes Absenken
- Freilauffunktion & Seilspanner: schnelle Seilführung ohne Verknoten
- Kompatibel mit allen REID-Systemen: einfache, werkzeuglose Montage
- Langlebig & wartungsarm: für anspruchsvolle Industrieumgebungen
Seilausführung
Artikel-Nr.:
Die REID PlusWinch und die REID PortX Winch sind leistungsstarke, manuelle Seilwinden für den Einsatz an REID Aluportalkranen, Davit- und Schwenkkranen. Während die PlusWinch für Güterhub bis 500 kg entwickelt wurde, ist die PortX Winch zusätzlich für den Personen- und Rettungseinsatz zugelassen und bietet höchste Sicherheit und Präzision. Beide Modelle überzeugen durch robuste Bauweise, integrierte Bremssysteme und einfache Montage.
- PlusWinch: Güterhub bis 500 kg, robuste Stahlkonstruktion, ergonomische Handkurbel
- PortX Winch: Personen- und Lastenzulassung nach EN 1496, 20 m Edelstahlseil
- Lastdruckbremse: sicheres Halten und kontrolliertes Absenken
- Freilauffunktion & Seilspanner: schnelle Seilführung ohne Verknoten
- Kompatibel mit allen REID-Systemen: einfache, werkzeuglose Montage
- Langlebig & wartungsarm: für anspruchsvolle Industrieumgebungen
Informationen: Seilwinden
Für die Aluminium-Portalkrane, Davit- und Schwenkkrane von REID Lifting stehen zwei hochwertige Seilwinden zur Auswahl: die PlusWinch für Güterhub und die PortX Winch für den kombinierten Einsatz mit Personen- und Lastenhub. Beide Modelle sind manuell betrieben, kompakt konstruiert und für den anspruchsvollen industriellen Einsatz konzipiert.
1. REID PlusWinch – die Kraftvolle für den Güterhub
Die REID PlusWinch ist die ideale Wahl für präzises Heben und Senken von Lasten bis zu 500 kg. Ihr robustes Stirnradgetriebe mit Lastdruckbremse sorgt für kontrollierte Bewegungen und höchste Sicherheit. Durch die ergonomische Handkurbel mit variablem Griffabstand arbeitet der Bediener auch bei hohen Lasten mühelos und präzise.
- Tragfähigkeit: bis 500 kg (verzinktes Seil) / 400 kg (Edelstahlseil)
- Freilauf- und Seilspannerfunktion für schnelles Ausziehen und sauberes Aufwickeln
- Stirnradgetriebe mit integrierter Lastdruckbremse
- Verstellbarer Kurbelgriff für ergonomisches Arbeiten
- Robustes Stahlgehäuse – langlebig, verzinkt und wartungsarm
- Montage: kompatibel mit allen REID Gantry- und Davit-Systemen

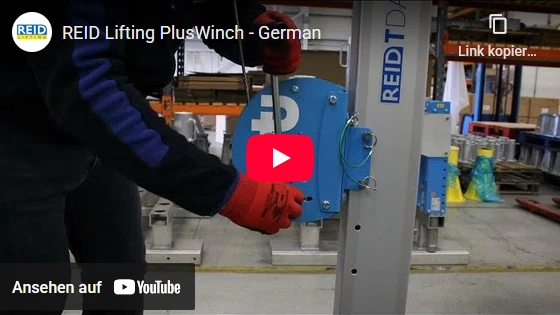

Video zur PlusWinch
2. REID PortX Winch – für Personen- & Güterhub
Die REID PortX Winch wurde nach EN 1496:2017 Klasse A für das sichere Heben und Absenken von Personen und Lasten entwickelt. Sie ist damit universell einsetzbar – als Rettungs- und Materialwinde in Kombination mit den REID Gantry- und Davit-Systemen. Das Lastdruckbremssystem, das 20 m Edelstahlseil und die Präzisionssteuerung gewährleisten höchste Sicherheit und Bedienkomfort.
- Personenzulassung: bis 140 kg – ideal für Rettung und PSA-Einsätze
- Lastenzulassung: bis 300 kg
- Integrierte Lastdruckbremse – sicheres Halten in jeder Position
- 20 m Edelstahlseil mit Freilauffunktion
- Kompatibel mit REID PortX Winch Bracket – werkzeuglose Montage
- Verzinktes Stahlgehäuse – korrosionsbeständig und robust

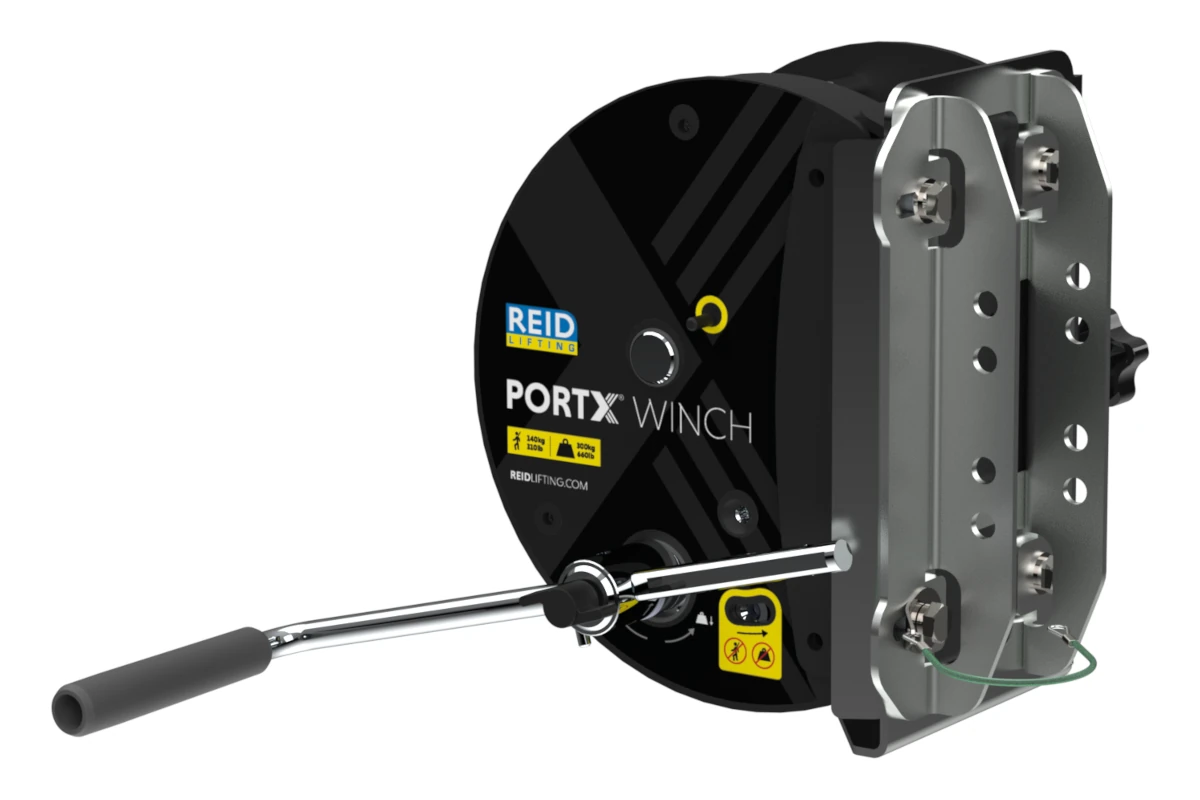

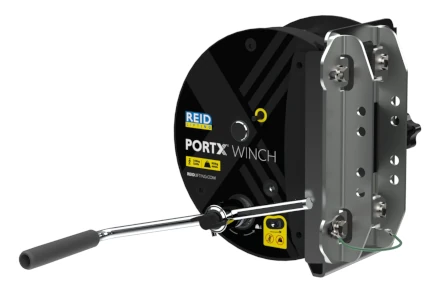

Abbildung der PortX Winch mit Halterung
3. Technischer Vergleich
| Merkmal | PlusWinch | PortX Winch |
|---|---|---|
| Einsatzbereich | Güterhub | Personen- & Güterhub |
| Tragfähigkeit | bis 500 kg | 300 kg (Lasten) / 140 kg (Personen) |
| Seiltyp / Länge | 6 mm, 10–20 m (verzinkt/Edelstahl) | 6 mm Edelstahl, 20 m |
| Bremssystem | Lastdruckbremse | Lastdruckbremse, EN 1496-zertifiziert |
| Getriebe | Stirnradgetriebe (1:7) | Präzisionsgetriebe mit Sicherheitsfreilauf |
| Personenzulassung | Nein | Ja (EN 1496:2017 Klasse A) |
| Eigengewicht | ca. 14 kg | ca. 14 kg |
| Kompatibilität | Alle REID Gantry- & Davit-Systeme | Alle REID Gantry- & Davit-Systeme |
Seilwinden – Reid
Produktbeschreibung
Die Reid Seilwinden sind manuell betriebene Winden für das kontrollierte Heben und Senken von Lasten – je nach Ausführung auch mit Personenzulassung. Sie sind für anspruchsvolle Industrie- und Baustellenumgebungen konzipiert und lassen sich in Reid Gantry- und Davit-Systeme integrieren.
Typische Merkmale der Baureihen sind ein Stirnradgetriebe mit Lastdruckbremse (sicheres Halten in jeder Position), ein Freilauf-Seilsystem für schnelles Einrichten sowie ein Seilspanner für eine gleichmäßige Wicklung.
Einsatzbereiche
- Instandhaltung & Montage: kontrolliertes Ein- und Ausheben von Bauteilen, Werkzeugen oder Aggregaten.
- Anlagenbetrieb: wiederkehrende Hebevorgänge in Produktions- und Versorgungsanlagen.
- Bau & Infrastruktur: Materialtransport an temporären Anschlagpunkten, z. B. an Portalen/Davitarmsystemen.
- Schacht- & Engraum-Arbeiten (modellabhängig): Unterstützung von Arbeitsabläufen mit definierten Hubwegen und sicherer Lastführung.
- Rettung/Personenzugang (nur personenzugelassene Ausführung): Heben/Senken von Personen im Rahmen zulässiger Systeme und Verfahren.
Unterschiede der Varianten
Modellfamilien
- PortX Winch (Personen-/Lastwinde): ausgelegt für Personenlast und Materiallast (modellabhängig), mit Personenzulassung und geeigneten Norm-/Zertifizierungsangaben.
- PlusWinch (Güterwinde): ausgelegt für reinen Güterhub (keine Personenzulassung); je nach Seilausführung/Seillänge unterschiedliche Tragfähigkeiten.
PlusWinch – Varianten nach Seiltyp & Seillänge
Für die PlusWinch sind Varianten mit verzinktem Stahldrahtseil sowie mit Edelstahlseil in unterschiedlichen Seillängen verfügbar; die Edelstahlseil-Versionen sind auf eine geringere WLL ausgelegt.
| Variante | Seil | Seillänge | WLL (erste Schicht) | WLL (letzte Schicht) | Produkt-Code |
|---|---|---|---|---|---|
| PlusWinch (verzinkt) | Ø 6 mm verzinktes Stahldrahtseil | 10 m | 500 kg | 475 kg | RLGWG50010 |
| PlusWinch (verzinkt) | Ø 6 mm verzinktes Stahldrahtseil | 15 m | 500 kg | 430 kg | RLGWG50015 |
| PlusWinch (verzinkt) | Ø 6 mm verzinktes Stahldrahtseil | 20 m | 500 kg | 390 kg | RLGWG50020 |
| PlusWinch (Edelstahl) | Ø 6 mm Edelstahlseil | 10 m | 400 kg | 400 kg | RLGW000010 |
| PlusWinch (Edelstahl) | Ø 6 mm Edelstahlseil | 15 m | 400 kg | 400 kg | RLGW000015 |
| PlusWinch (Edelstahl) | Ø 6 mm Edelstahlseil | 20 m | 400 kg | 390 kg | RLGW000020 |
Sicherheitsaspekte & Normen
Bei Seilwinden sind korrekte Anwendung, geeignete Befestigung und regelmäßige Prüfungen entscheidend. Modellabhängig unterscheiden sich zudem die zulässigen Einsatzarten (Güterhub vs. Personenhub).
- Lastdruckbremse: hält die Last in jeder Position und ermöglicht ein kontrolliertes Absenken (modellabhängig integriert).
- Freilauf & Seilspanner: Freilauf für schnelles Ausziehen; Seilspanner für saubere Wicklung und reduziertes Risiko von Verknotungen.
- PlusWinch – Einsatzgrenze: ausschließlich für Güterhub; eine Mindestlast kann für die Bremsfunktion relevant sein.
- PortX Winch – Personenzulassung: nur innerhalb der angegebenen Personenlast und gemäß geeigneter Rettungs-/Arbeitsverfahren verwenden.
Normen / Zertifizierungen (modellbezogen)
- PortX Winch: EN 1496:2017 Klasse A; BS EN 13157:2004+A1:2009.
- PlusWinch: EN 13157:2004+A1:2009.
Technische Daten
| Typ | Zulassung / Einsatz | Tragfähigkeit | Seil | Hub pro Kurbelumdrehung | Übersetzung / Getriebe | Kurbelkraft | Material / Oberfläche | Gewicht | Artikel-Nr. |
|---|---|---|---|---|---|---|---|---|---|
| PortX Winch | Personen & Lasten (personenzugelassen) | 140 kg Personenlast / 300 kg Materiallast | 20 m Edelstahlseil, Ø 6 mm | 36 mm | 1:7 Stirnradgetriebe mit Lastdruckbremse | 15 daN (erste Schicht) | Verzinkter Stahl, korrosionsgeschützte Trommel | ca. 14 kg | Reid-PTXW-20 |
| PlusWinch | Güterhub | bis 500 kg (verzinkt) / bis 400 kg (Edelstahl) | 10–20 m, Ø 6 mm (verzinkt oder Edelstahl) | 36 mm | 1:7 Stirnradgetriebe mit Lastdruckbremse | 15 daN (erste Schicht) | Stahlgehäuse, verzinkte Trommel | 14 kg | z. B. Reid-RLGW000010 (Edelstahl, 10 m) |
Montagehinweise (nur belegte Angaben)
- PlusWinch: Montage über 4 × M10 (Festigkeitsklasse 8.8 genannt) an passenden Reid-Halterungen.
- PortX Winch: Integration über eine PortX Winch Bracket zur Montage an Reid Gantry- und Davit-Systemen (werkzeugloser Wechsel wird beschrieben).
Passende Artikel/Zubehör
Für den praxisgerechten Einsatz werden die Reid Seilwinden häufig mit modularen Gantry- und Davit-Systemen kombiniert, um definierte Anschlagpunkte, saubere Seilführung und schnelle Umrüstung zu ermöglichen.
| Artikel / System | Marke | Praxisnutzen |
|---|---|---|
| PORTA-GANTRY Rapide (Aluportalkran) | Reid | Mobiler Anschlagpunkt für Material- und (systemabhängig) Personeneinsätze; sinnvolle Systembasis für Windenintegration. |
| T-DAVIT (Kleinkran) | Reid | Schwenkbarer Davit-Arm für Wartung/Engraum-Anwendungen; kompatible Systemumgebung für Winden. |
| Porta-Davit | Reid | Leichtes Davit-Hebesystem für Hebe- und Senkvorgänge; Systemintegration mit Winden möglich. |
| PortX Davit | Reid | Für PSA-/Rettungsanwendungen ausgelegt; ermöglicht Setups mit Winden/Halterungen im Systemkontext. |

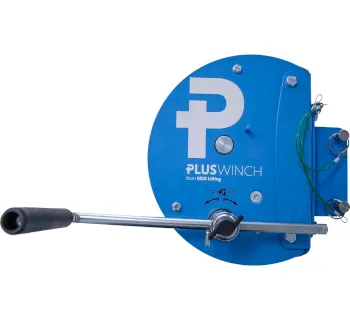

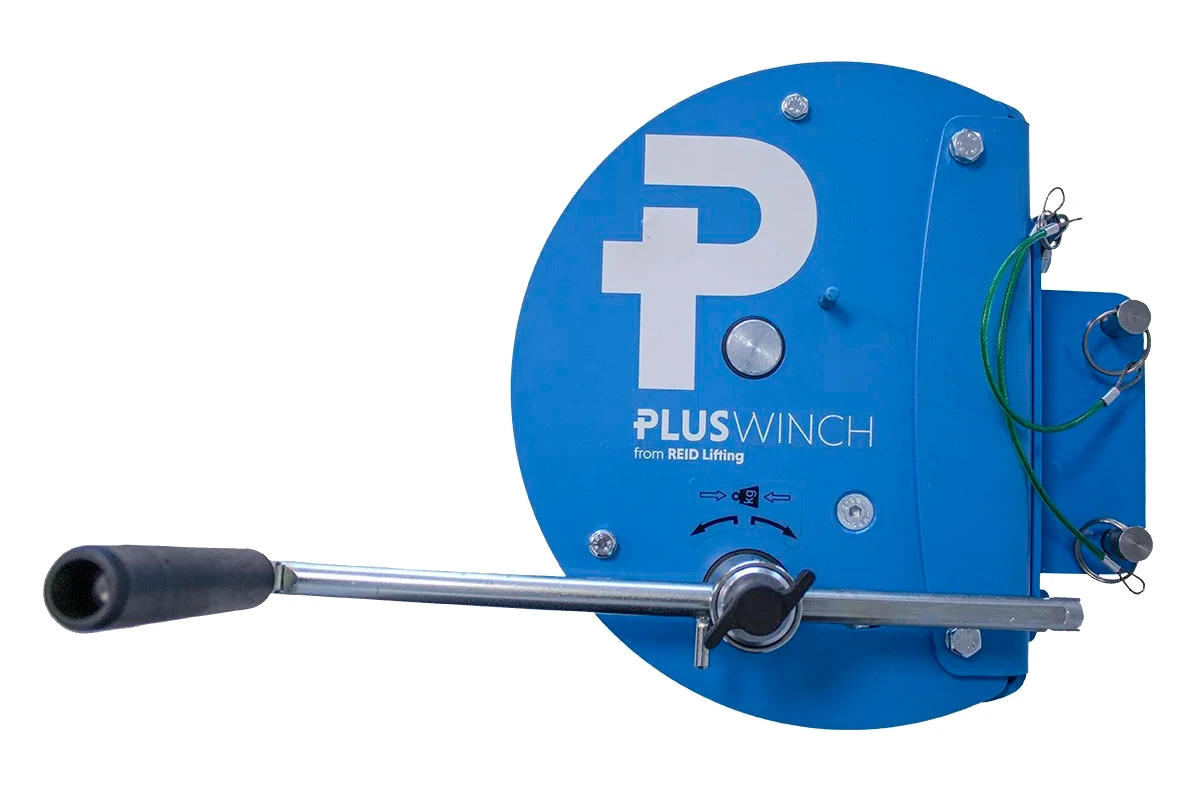

Ansicht einer Reid PlusWinch (Beispielabbildung).
