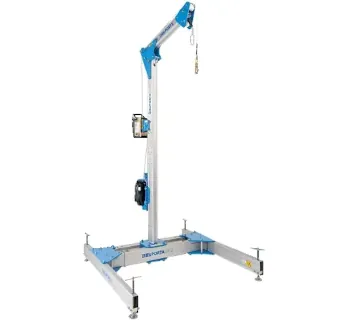

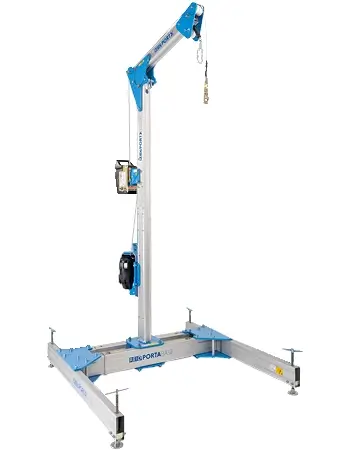

Reid PortX Davit
Der PortX Davit von Reid ist ein tragbares, 3-teiliges Davit-System für Absturzsicherung und Personenzugang in beengten Räumen sowie im Shoring-/Grabenbau und kann zusätzlich Anwendungen im Lastenheben unterstützen.
- 3-teilig & tragbar für flexiblen Einsatz
- Werkzeuglos durch eine Person aufbaubar und bedienbar
- Für beengte Räume und Shoring-/Grabenbau geeignet
- Tragfähigkeit: 300 kg (Güter) / 150 kg (Personen)
- ATEX: Zone 2 (Standard), Zone 1 (optional)
- Zwei Geräte an der hinteren Säule montierbar (Primär/Sekundär-Konzept)
- Korrosionsbeständig durch seewasserbeständige Legierung und Beschichtung
- < 15 kg pro Bauteil für erleichterten Transport
Der PortX Davit von Reid ist ein tragbares, 3-teiliges Davit-System für Absturzsicherung und Personenzugang in beengten Räumen sowie im Shoring-/Grabenbau und kann zusätzlich Anwendungen im Lastenheben unterstützen.
- 3-teilig & tragbar für flexiblen Einsatz
- Werkzeuglos durch eine Person aufbaubar und bedienbar
- Für beengte Räume und Shoring-/Grabenbau geeignet
- Tragfähigkeit: 300 kg (Güter) / 150 kg (Personen)
- ATEX: Zone 2 (Standard), Zone 1 (optional)
- Zwei Geräte an der hinteren Säule montierbar (Primär/Sekundär-Konzept)
- Korrosionsbeständig durch seewasserbeständige Legierung und Beschichtung
- < 15 kg pro Bauteil für erleichterten Transport
Informationen: PortX Davit
Der PortX Davit von Reid ist ein leichter, tragbarer Davitarm für Absturzsicherung und Personenzugang in anspruchsvollen Einsatzumgebungen wie beengten Räumen sowie in Shoring-/Grabenbau-Szenarien. Das System ist so ausgelegt, dass es zusätzlich auch Aufgaben im Lastenheben unterstützen kann.
Das 3-teilige Design unterstützt den Transport und eine schnelle Einsatzbereitschaft; der Aufbau und die Bedienung sind werkzeuglos durch eine Person möglich. Absturzsicherungsgeräte werden rückseitig an der Säule positioniert, um Kollisionen mit Geländern, Wänden oder ähnlichen Hindernissen zu reduzieren.
Für erhöhte Systemflexibilität können an der hinteren Säule zwei Sicherheits- oder Hebevorrichtungen montiert werden, z. B. als primäre und sekundäre Sicherung oder in Kombination aus Personen- und Güteranwendung. Zusätzlich ist ein Fallschutzanker für den Windenführer vorgesehen.
Einsatzbereiche
- Beengte Räume: Sicherer Ein- und Ausstieg, Positionierung von Sicherungs- und Rettungsgeräten.
- Shoring-/Grabenbau: Temporäre Absicherung und Personenzugang an wechselnden Einsatzorten.
- Industrie & Bauwesen: Wartung, Inspektion und Montage, wenn ein kompakter Davitarm benötigt wird.
- Rettung & Bergung: Systemeinsatz mit passenden Halterungen/Komponenten (anwendungs- und geräteabhängig).
Varianten
Der PortX Davit ist in drei Höhenvarianten erhältlich. Die Varianten unterscheiden sich in der Ausführung (Höhenklasse), während die maximale Tragfähigkeit für Güter in allen Varianten gleich ausgelegt ist.
| Variante | Artikel-Nr. | Max. Tragkraft (Güter) | Max. Tragkraft (Personen) | Anschlagösen |
|---|---|---|---|---|
| PortX Davit (Höhenvariante 1) | PTXDR800-20 | 300 kg | 150 kg | 3 |
| PortX Davit (Höhenvariante 2) | PTXDR800-24 | 300 kg | 150 kg | 3 |
| PortX Davit (Höhenvariante 3) | PTXDR800-28 | 300 kg | 150 kg | 3 |
Sicherheitsaspekte & Normen
Der PortX Davit ist als Verankerungsvorrichtung nach EN795:2012 (Klasse B) ausgewiesen. Damit ist die Normzuordnung auf den Einsatz als portable Verankerung im Rahmen der Absturzsicherung bezogen.
Zusätzlich ist das System als komplettes Sicherheitssystem inklusive Halterungen nach EN1496:2017 geprüft. Diese Einordnung ist insbesondere relevant, wenn der Davit in Kombination mit passenden Komponenten für Rettung und Personenzugang eingesetzt wird (geräte- und konfigurationsabhängig).
Für den Einsatz in explosionsgefährdeten Bereichen ist eine ATEX-Zertifizierung für Zone 2 als Standard angegeben; ein Upgrade für ATEX Zone 1 ist optional verfügbar.
- Kompatibilität sicherstellen: Nur geeignete, passende Geräte/Halterungen verwenden.
- Aufbau und Bedienung werkzeuglos durch eine Person möglich; Aufbau-/Betriebsanleitung beachten.
- Geräteanordnung rückseitig reduziert Konflikte mit baulichen Hindernissen (z. B. Geländer, Wände).
- Primär-/Sekundärsystem möglich: zwei Geräte an der hinteren Säule montierbar (Konfiguration abhängig).
Technische Merkmale
| Bauart | 3-teiliges, tragbares Davit-System |
|---|---|
| Tragfähigkeit (Güter) | Bis 300 kg |
| Tragfähigkeit (Personen) | Bis 150 kg |
| Absturzsicherung | Für 1 Person |
| Normen | EN795:2012 (Klasse B), EN1496:2017 |
| ATEX | Zone 2 (Standard), Zone 1 (optional) |
| Montage/Bedienung | Durch 1 Person, ohne Werkzeug |
| Transport | Tragetasche (für Transport und Lagerung) |
| Ergonomie | Variable Montagepositionen der Halterung für bessere Ergonomie |
| Rotation unter Last | Komfortable Rotation unter Last durch patentiertes Integrallagersystem |
| Werkstoff/Oberfläche | Seewasserbeständige Legierung, eloxiert und/oder pulverbeschichtet (Korrosionsbeständigkeit) |
| Option | 316SS Befestigungen (optional) |
| Bauteilgewicht | < 15 kg (pro Bauteil) |
Unterstützte Geräte & Halterungen
Für den PortX Davit sind Halterungen zur Adaption gängiger Personenwinden und Höhensicherungs-/Rettungsgeräte vorgesehen. Nachfolgende Geräte-/Halterungszuordnungen sind als unterstützte Geräte mit Produktcodes aufgeführt.
| Kategorie | Unterstütztes Gerät | Produktcode |
|---|---|---|
| Personenwinde | G.Winch | RAWB005200 |
| Personenwinde | Guardian Checkmate | RAWB001200 |
| Personenwinde | IKAR PLW | RAWB004200 |
| Personenwinde | MSA Workman | RAWB008000 |
| Personenwinde | 3M SALA Winch | RAWB003000 |
| Personenwinde | 3M DBI SALA Digital Winch | RAWB003000 |
| Personenwinde | Tuffbuilt Pro Series 1 | RAWB009200 |
| Personenwinde | Tuffbuilt Pro Series 2 | RAWB009300 |
| Höhensicherungsgerät | Guardian FABXR | RAWB001000 |
| Höhensicherungsgerät | Tractel Blocfor | RAWB002000 |
| Höhensicherungsgerät | 3M Rebel Protect A | RAWB003000 |
| Höhensicherungsgerät | SALA Sealed Block | RAWB003000 |
| Höhensicherungsgerät | 3M Sala Ultra-Lok | RAWB003000 |
| Höhensicherungsgerät | IKAR HRA | RAWB004000 |
| Höhensicherungsgerät | Globestock G-Saver GSE 414G | RAWB005500 |
| Höhensicherungsgerät | Globestock G-Saver GSE 420G | RAWB005000 |
| Höhensicherungsgerät | Globestock G-Saver GSE 434G | RAWB005000 |
| Höhensicherungsgerät | Ridgegear | RAWB006000 |
| Höhensicherungsgerät | MSA Rescuer | RAWB008000 |
Passende Artikel/Zubehör
- Halterungen für Personenwinden und Höhensicherungsgeräte (zur systemkonformen Adaption am Davit).
- Rettungs-/Bergungskomponenten passend zur EN1496-Anwendung (Konfiguration abhängig).
- REID Sockel & Basen (z. B. Oberflächen-, Unterputz-, Seiten- oder Brückenmontage; systemabhängig).
- REID PortX Saddle Mount als passende Sockel-/Montageoption (systemabhängig).
- REID Porta Base als mobile Basislösung innerhalb der REID-Systemwelt (systemabhängig).
- Tragetasche für Transport und Lagerung (für das 3-teilige System vorgesehen).
Links
Übersicht der Baureihe, Varianten und Downloads bei TOMANRO.
Link öffnenAlternative Davit-Lösung innerhalb der REID-Familie.
Link öffnenWeitere Davit-Option für Personenzugang und Absturzsicherung.
Link öffnenDavit-Variante mit Windenkonzept im REID-Programm.
Link öffnen

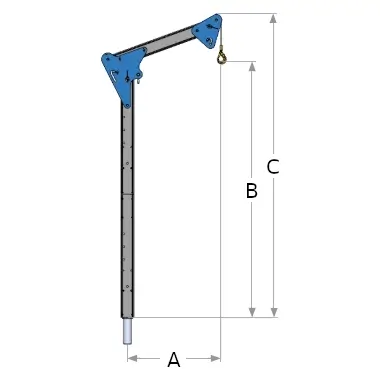

Abmessungen PortX Davit
| PortX Davit | max. Arbeitshöhe (m) | Auslage A (mm) | Hubhöhe B (mm) | max. Höhe C (mm) |
|---|---|---|---|---|
