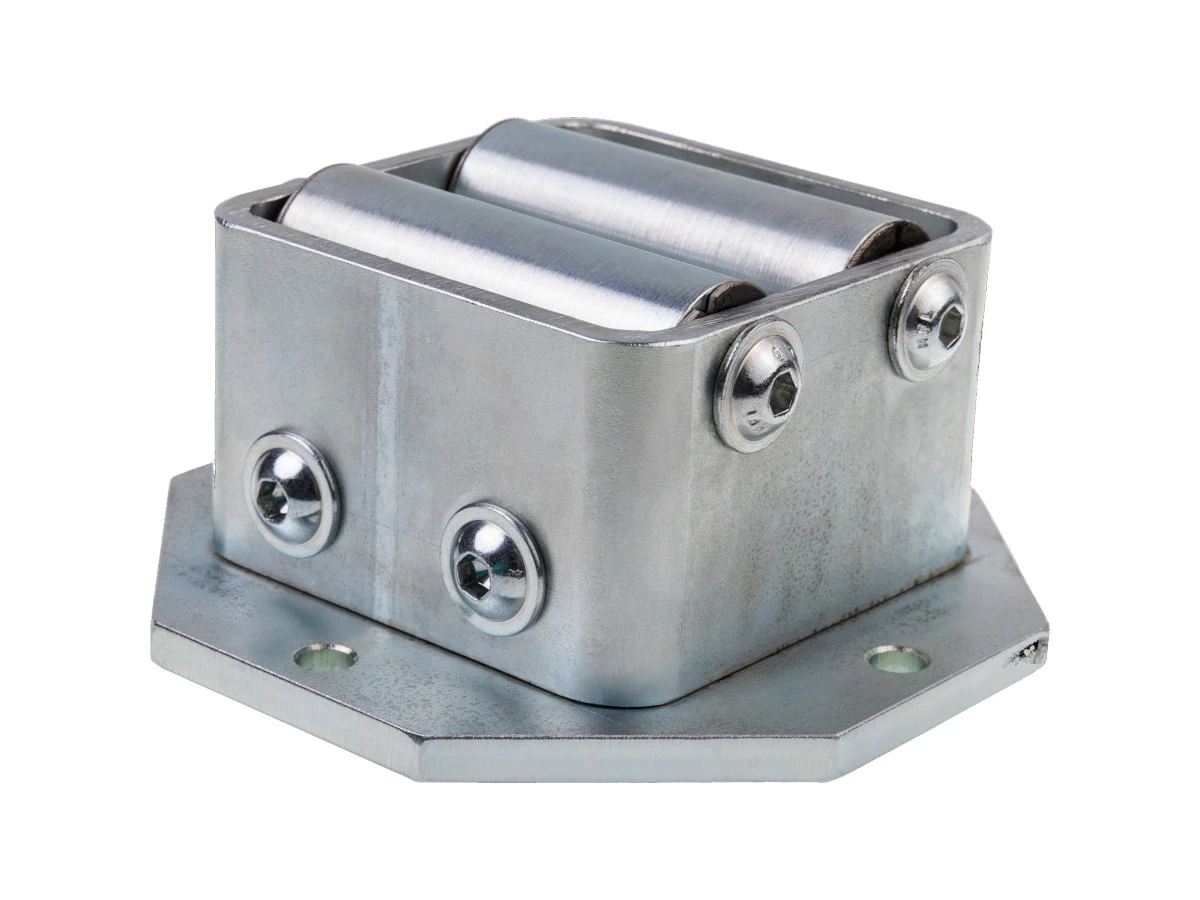

Frank Seilkreuz

Das Seilkreuz von Frank Seilrollen dient zur zentrierten Seilführung über lange Abstände und ermöglicht eine kompakte Umlenkung mehrerer Seilstränge in einem Bauteil. Es ist für Seildurchmesser von 3 mm bis 20 mm erhältlich und kann sowohl vertikal als auch horizontal montiert werden.

Produktprofil und Hersteller

Das Seilkreuz ist ein spezielles Bauteil zur Führung von Drahtseilen in stationären und mobilen Seiltrieben. Es wird von der Frank GmbH – Frank Seilrollen angeboten und ergänzt das Programm an Umlenkrollen und Seilführungselementen.

Je nach Ausführung deckt das Programm Seile von 3–6 mm, 6–10 mm, 10–16 mm und 10–20 mm ab. Der Rollenbock besteht aus Stahl S355J2 mit galvanisch verzinkter Oberfläche oder in Edelstahl 1.4301 für erhöhte Korrosionsbeständigkeit.

Anwendung und Funktion

Das Seilkreuz wird überall dort eingesetzt, wo mehrere Drahtseile über größere Distanzen präzise geführt und an definierten Punkten zusammengeführt werden müssen. Durch die Anordnung von vier Führungsrollen entsteht eine zentrierte Seilführung, die das Seil im vorgesehenen Bereich hält und seitliche Auslenkungen begrenzt.

• Zentrierte Seilführung über lange Seilwege
• Mehrere Seilabschnitte können in einem Knotenpunkt geführt werden
• Umlenkung mit geringem Ablenkwinkel bis ca. 15°
• Geeignet für vertikalen und horizontalen Einbau
• Typische Einsatzbereiche: Hebezeuge, Fördertechnik, Bühnentechnik, Fahrzeugbau, Landwirtschaft

In vielen Anwendungen dient das Seilkreuz nicht als tragendes Hauptelement, sondern als Führungskomponente, um den Seilverlauf zu stabilisieren und nachfolgende Umlenkrollen zu entlasten.

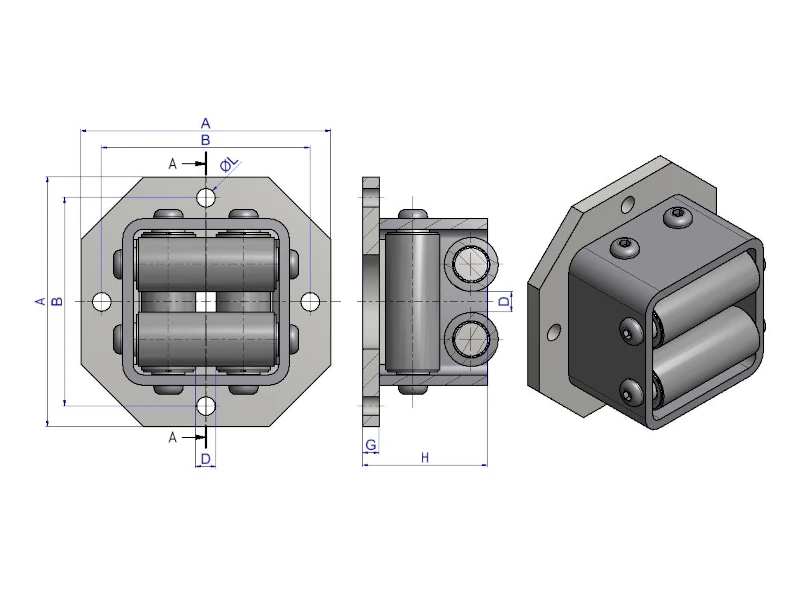

Konstruktion und Materialien

Der robuste Rollenbock des Seilkreuzes wird in Stahl S355J2 gefertigt und in der Standardausführung galvanisch verzinkt. Für korrosive Umgebungen steht eine Version in Edelstahl 1.4301 zur Verfügung, die besonders für Außenbereiche, maritime und chemische Anwendungen geeignet ist.

• Rollenbock aus Stahl S355J2, optional Edelstahl 1.4301
• Oberfläche verzinkt oder komplett in Edelstahl rostfrei
• Führungsrollen aus Stahl bzw. Edelstahl mit angepasstem Rillenprofil
• Sinterbronze-Gleitlager bzw. DU-Buchse für wartungsarme Lagerung
• Massive Bauform mit hoher Form- und Verschleißfestigkeit

Die Lagerung der Führungsrollen ist auf eine gleichmäßige Bewegung des Seiles ausgelegt. In Verbindung mit dem passenden Rillenprofil ergibt sich ein schmierarmer bzw. weitgehend wartungsfreier Betrieb im angegebenen Temperaturbereich.

Technische Daten – Variantenübersicht

Hinweis: Konkrete Artikelnummern, Detailabmessungen und zulässige Kräfte sind der jeweiligen Herstellerzeichnung bzw. dem Datenblatt des gewünschten Typs zu entnehmen.

Auslegungs- und Einsatzhinweise

Für eine betriebsichere Auslegung des Seiltriebes mit Seilkreuz sind die vom Hersteller angegebenen Grenzwerte und Montagehinweise sorgfältig zu beachten.

• Seildurchmesser muss innerhalb des angegebenen Bereichs liegen (z. B. 10–20 mm für die größte Ausführung).
• Ablenkwinkel an jedem Seilausgang möglichst klein halten, maximal ca. 15° je Herstellerangabe.
• Montageebene (vertikal oder horizontal) entsprechend der Seilführung wählen und stabil am Bauwerk befestigen.
• Bei korrosiven Umgebungen (Außenbereich, Chemie, Marine) bevorzugt die Edelstahl-Ausführung einsetzen.
• Umgebungstemperaturen im Bereich von ca. -40 °C bis +280 °C berücksichtigen, damit die DU-Buchsen dauerhaft funktionsfähig bleiben.
• Regelmäßige Sichtkontrolle von Seilrille, Seilzustand und Lagerung einplanen.

Bei der Kombination von Seilkreuz und weiteren Umlenkrollen im System empfiehlt sich eine Rücksprache mit dem Hersteller, um Seilführung, Traglast und Sicherheitsfaktoren normgerecht auszulegen.
