Frank Seilfenster

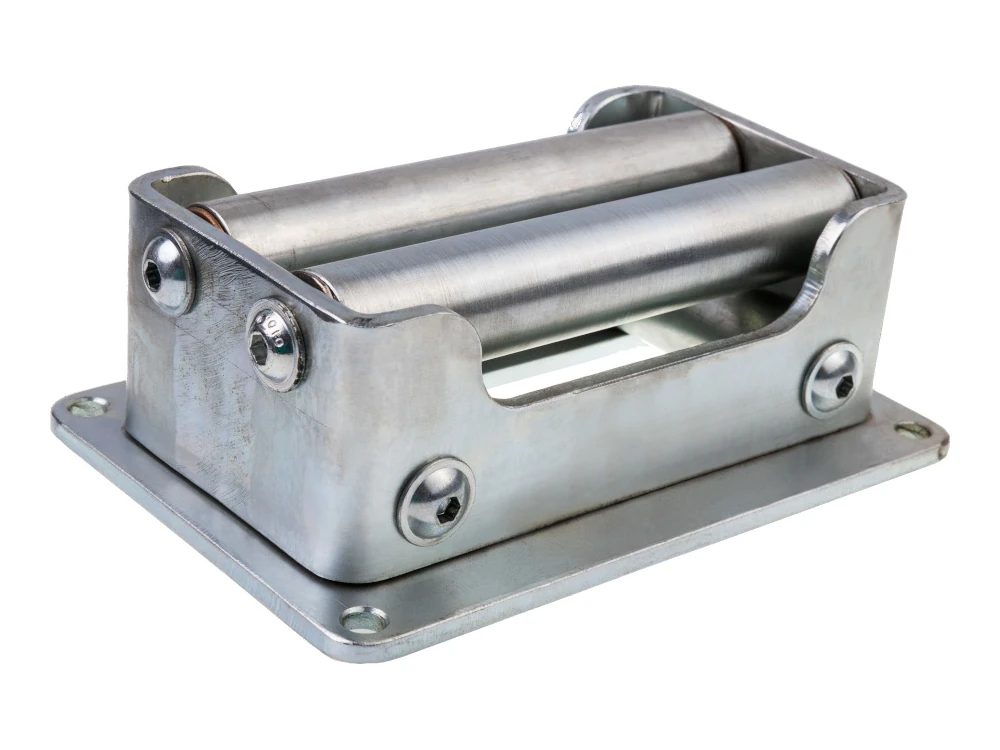

Die Seilfenster von Frank Seilrollen dienen zur zentrierten Führung von Drahtseilen in einem definierten Breitenbereich, vor allem an Seilwindenanlagen. Sie sorgen für einen gleichmäßigen Seilverlauf über längere Distanzen und sind für Seildurchmesser von 3 mm bis 20 mm in abgestuften Größen verfügbar.

Alle Seilfenster können sowohl vertikal als auch horizontal montiert werden, sind jedoch nicht für Seilumlenkungen größer 15° vorgesehen. Das Gehäuse ist als Schweißkonstruktion aus Stahl S355J2 ausgeführt und mit Sinterbronze-Gleitlagern bzw. DU-Buchsen ausgestattet; optional stehen Edelstahl-Ausführungen 1.4301 zur Verfügung.

Produktprofil und Einsatzbereiche

Ein Seilfenster wird überall dort eingesetzt, wo ein Drahtseil über längere Wege geführt, aber nur geringfügig abgelenkt werden soll. Typische Anwendungen finden sich in Hebezeugen, Förderanlagen, Fahrzeugseilwinden, der Bühnentechnik sowie im Schwer- und Anlagenbau.

• Zentrierte Seilführung vor der Seiltrommel von Winden
• Beruhigung des Seiltriebs bei langen Seilstrecken
• Reduzierte Seilbewegung bei wechselnden Einlaufwinkeln
• Einsetzbar für 3–6 mm, 6–10 mm, 10–16 mm und 10–20 mm Seil-Ø
• Kombinierbar mit Seilrollen, Seilkreuzen und Seilrollenböcken im Gesamt-Seiltrieb

Konstruktion, Materialien und Lagerung

Das Gehäuse des Seilfensters besteht aus einer verschweißten Stahlkonstruktion aus S355J2, in der Standardversion mit galvanisch verzinkter Oberfläche. Für korrosive Umgebungen stehen Varianten aus Edelstahl 1.4301 zur Wahl.

• Schweißkonstruktion mit hoher Formstabilität und Steifigkeit
• Gleitlager als Sinterbronze-Buchsen bzw. DU-Buchsen für ruhigen Lauf
• Temperaturbereich DU-Buchse typischerweise von ca. -40 °C bis +280 °C
• Ausführung verzinkt oder Edelstahl rostfrei
• Auslegung für Drahtseile von 3 mm bis 20 mm, abhängig vom gewählten Fenstertyp

Der Rahmen nimmt vier Führungsrollen bzw. -flächen auf, die das Drahtseil in einem definierten Fensterquerschnitt halten. So wird der Einlauf auf die Seiltrommel der Winde stabilisiert und eine unerwünschte Seillage weitgehend vermieden.

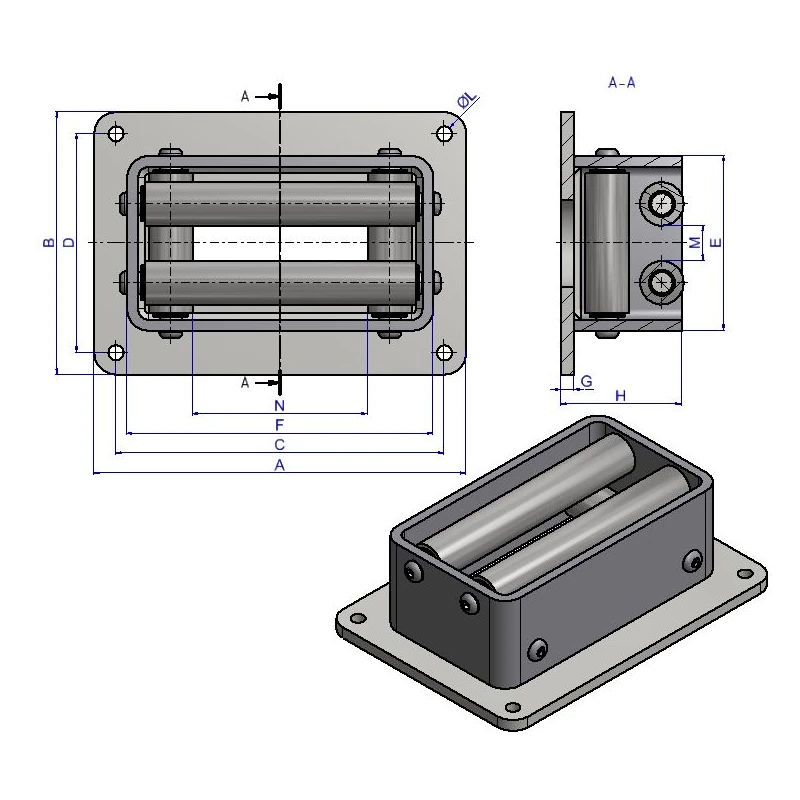

Technische Daten – Variantenübersicht

Hinweis: Die angegebenen Werte sind typische Kenndaten ausgewählter Seilfenster-Größen. Exakte Abmessungen, Toleranzen und zulässige Kräfte sind den aktuellen Frank-Zeichnungen und technischen Datenblättern zu entnehmen.

Auslegung und Einsatzhinweise

Für eine betriebsichere Seilführung mit Seilfenstern sind die Herstellerhinweise zu Seildurchmesser, Ablenkwinkel und Montage unbedingt zu beachten.

• Seildurchmesser muss innerhalb des für den Fenstertyp freigegebenen Bereichs liegen (z. B. 10–20 mm).
• Ablenkwinkel am Seilfenster möglichst gering halten, nicht zur Seilumlenkung > 15° verwenden.
• Montage auf tragfähigem, verwindungssteifem Untergrund, vertikal oder horizontal.
• Bei korrosiven Umgebungen bevorzugt Edelstahl-Ausführung wählen.
• Regelmäßige Sichtprüfung von Seil, Führungsflächen und Lagerstellen einplanen.
• Bei komplexen Seiltrieben mit Seilrollen, Seilkreuzen und Seilfenstern empfiehlt sich eine Rücksprache mit Frank Seilrollen zur normgerechten Auslegung.

Durch die richtige Auswahl und Montage der Seilfenster kann die Lebensdauer von Drahtseilen und Seilwinden deutlich erhöht und der Betrieb der Anlage dauerhaft stabilisiert werden.
