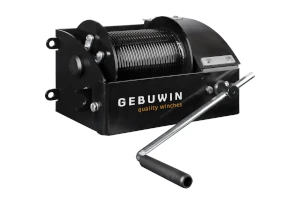

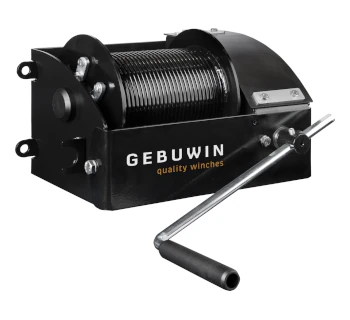

Gebuwin Theaterwinde TW

Die Theaterwinde TW von Gebuwin ist eine hochwertige, besonders sichere Handseilwinde, die speziell für die Theater- und Unterhaltungsbranche entwickelt wurde und die aktuelle Norm EN 17206 für szenische Anwendungen erfüllt.

Mit einer Nennlast von 300 kg, einem statischen Sicherheitsfaktor 8:1, zwei Lastdruckbremsen und einer gerillten Trommel mit Andruckrolle ist die Winde auf maximale Betriebs- und Funktionssicherheit ausgelegt.

Die TW-Theaterwinde eignet sich ideal für das Heben und Positionieren von Dekorationen, Vorhängen, Beleuchtungs- und Kulissenelementen und kann sowohl in Theatern als auch in Veranstaltungs-, Studio- und Showtechnik-Installationen eingesetzt werden.

Funktion und typische Anwendungen

Die Gebuwin TW arbeitet als Schneckenrad-Handseilwinde: Über eine verstellbare Kurbel wird das Schneckengetriebe angetrieben, das das Drahtseil auf eine gerillte Trommel wickelt. Das Schneckengetriebe besitzt einen natürlichen Bremseffekt, der zusammen mit den zwei Lastdruckbremsen ein sicheres Halten der Last in jeder Position ermöglicht.

• Bühnentechnik – Heben und Absenken von Kulissen, Vorhängen, Prospekten oder Projektionsflächen in Theatern und Veranstaltungshallen.
• Studio- und Lichttechnik – Positionieren von Lichttraversen, Scheinwerfern, Dekorationsrahmen in Studios, Messen oder Showrooms.
• Innenarchitektur und Ausstellungen – Höhenverstellung von Exponaten, Kunstwerken oder Präsentationsbühnen in Shops, Museen und Foyers.
• Feste Installation – Auslegung für Wandmontage mit Kabelausgang nach oben oder unten zur Anpassung an das vorhandene Bühnen- oder Hallenlayout.

Die federbelastete Andruckrolle sorgt dafür, dass das Seil sauber und einlagig in die Rillen der Trommel eingelegt wird – wichtig für reproduzierbare Hubpositionen und gleichmäßigen Trommelaufbau.

Konstruktive Merkmale der Theaterwinde TW

Die TW-Bühnenwinde ist für den dauerhaften Einsatz in sicherheitskritischen Bühnenumgebungen konstruiert.

• Schneckengetriebe mit natürlichem Bremseffekt – unterstützt die Lastdruckbremsen und verhindert unkontrolliertes Durchlaufen.
• Zwei Lastdruckbremsen mit Doppelsperrklinkensystem für sicheren, stabilen Halt der Last in jeder Position.
• Gerillte Seiltrommel zur einlagigen Seilablage – minimiert Seilüberschneidungen und Verschleiß, verbessert die Positioniergenauigkeit.
• Federbelastete Andruckrolle für gleichmäßiges Aufwickeln und dauerhaftes Anliegen des Seils in der Trommelrille.
• Geschlossenes Getriebegehäuse zur Vermeidung von Eingriffen in bewegliche Teile und zum Schutz vor Schmutz und Beschädigung.
• Wartungsfreie Lager im Schneckengetriebe für langlebigen, ruhigen Lauf und geringen Wartungsaufwand.
• Doppelte Drahtseilbefestigung auf der Trommel zur zusätzlichen Sicherung des Seilendes.
• Verstellbare, gesicherte Kurbel – ermöglicht ergonomisches Arbeiten und kann gegen unbeabsichtigtes Lösen gesichert werden.
• Kabelausgang nach oben oder unten realisierbar, passend zur Bühnen- oder Wandgeometrie.
• Geeignet für Wandmontage, mit kompaktem, geschlossenen Stahlgehäuse und einlagiger Lackierung als Korrosionsschutz.

Technische Daten – Theaterwinde TW300 / TW300L

Sicherheit und Einsatzhinweise

Die Theaterwinde TW ist für szenische Lasten gemäß EN 17206 ausgelegt, darf jedoch nicht zum Heben von Personen verwendet werden.

• Betrieb ausschließlich innerhalb der angegebenen Nenntragfähigkeit von 300 kg, inklusive aller angebauten Komponenten.
• Verwendung nur mit geeignetem Drahtseil (Durchmesser, Konstruktion, Bruchkraft) entsprechend den Vorgaben des Herstellers.
• Einlagige Seilauflage strikt einhalten, keine Mehrlagen- oder Schrägwicklung zulassen.
• Regelmäßige Inspektion durch befähigte Personen sowie Sichtkontrolle vor jedem Einsatz (Seil, Andruckrolle, Kurbel, Bremsen, Befestigung).
• Montage an einer tragfähigen, für szenische Lasten ausgelegten Struktur und unter Beachtung aller theater- und veranstaltungstechnischen Vorschriften.
