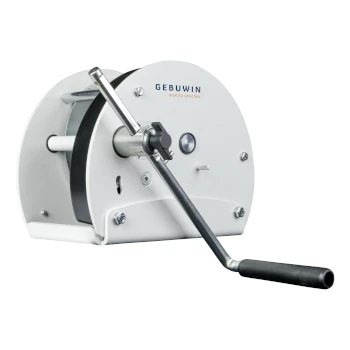

Gebuwin Konsolenwinde CW

Die Gebuwin Konsolenwinde CW700 ist eine kompakte Stirnradseilwinde zum Heben und Ziehen von Lasten bis 700 kg gemäß EN 13157 mit statischem Sicherheitsfaktor 4. Die Winde erreicht eine Hubgeschwindigkeit von 2.2 m/min und verfügt über eine Lastdruckbremse mit doppeltem Ratschensystem, die die Last in jeder Position sicher hält. Durch Freilauf-Funktion, geschlossenes Getriebe und Seilabgang nach oben, unten oder links ist die CW700 besonders vielseitig und lässt sich flexibel an Wand oder Boden montieren.

Produktbeschreibung

Die Stirnradseilwinde CW700 ist als Konsolenwinde ausgeführt und eignet sich für die stationäre Wand- oder Bodenmontage. Ein geschlossenes Stirnradgetriebe mit Fettschmierung sorgt für hohen Wirkungsgrad und schützt die Mechanik vor Schmutz und Feuchtigkeit, während die Schutzart IP54 einen zuverlässigen Betrieb in anspruchsvollen Umgebungen gewährleistet. Die integrierte Lastdruckbremse mit doppelter Sperrklinke fixiert die Last automatisch, sobald die Kurbel losgelassen wird, und verhindert unkontrolliertes Absenken.

Über die verstellbare Handkurbel mit ergonomischem Griff kann der Bediener den Kurbelweg an Last und Platzverhältnisse anpassen; der erforderliche Kurbelaufwand liegt bei Volllast bei etwa 15 kg. Die Freilauf-Funktion erlaubt das mechanische Auskuppeln der Trommel, sodass das unbelastete Drahtseil schnell von Hand auf die benötigte Länge herausgezogen werden kann – ideal bei häufig wechselnden Anschlagpunkten oder langen Zugstrecken. Die CW700 ist mit einem 6.0 mm Drahtseil einsetzbar; die Seiltrommel bietet – je nach Lage – Seilaufnahmen bis 40 m.

Standardmäßig wird die Winde mit einer 1-Schicht-Lackierung in Stahl-Ausführung geliefert; optional sind eine verzinkte Oberfläche, eine 2-schichtige C3M-Lackierung sowie Edelstahlvarianten in 1.4301 (304) oder 1.4401 (316) erhältlich. Ebenfalls verfügbar sind Ausführungen mit Trommeltrennsteg für zwei Seilkammern sowie ATEX-zertifizierte Varianten für den Einsatz in Zone 2 und 22.

Einsatzbereiche

Die Gebuwin Konsolenwinde CW700 ist universell einsetzbar für manuelle Hub- und Zugaufgaben:

• Maschinen- und Anlagenbau – Heben und Positionieren von Baugruppen, Schiebern, Klappen und Aggregaten.
• Gebäudetechnik – Betätigung von Lüftungsklappen, Luken, Toren oder Bühnen- und Medientechnik.
• Industrie, Wasser- und Abwassertechnik – Hub- und Zugaufgaben in Hallen, Schächten und Anlagen.
• Maritime und Offshore-Anwendungen – je nach Korrosionsschutzoption (z. B. Edelstahl 304/316).
• Bau- und Montageeinsätze – temporäre Lösungen auf Baustellen und bei provisorischen Aufbauten.

Merkmale & Vorteile

• Schnelle Stirnradwinde mit Hubgeschwindigkeit von ca. 2.2 m/min für effizientes Arbeiten.
• Lastdruckbremse mit doppeltem Ratschensystem – sicherer, stabiler Last-Halt in jeder Position.
• Freilauf-Funktion zum Auskuppeln der Trommel und schnellen Herausziehen des unbelasteten Drahtseils.
• Geschlossenes Getriebe mit Schutzart IP54 – geschützt gegen Staub und Spritzwasser, geringer Wartungsaufwand.
• Verstellbare Kurbel mit ergonomischem Griff zur Anpassung von Bedienkraft und Hubgeschwindigkeit.
• Flexible Seilführung durch Seilabgang nach oben, unten oder links – einfache Integration in die Anlage.
• Wand- und Bodenmontage möglich, dadurch vielseitige Montagesituationen realisierbar.
• Hohe Sicherheit dank EN 13157-Konformität, Sicherheitsfaktor 4:1 und definierter Tragfähigkeiten je Seillage.
• Korrosionsschutz-Optionen (verzinkt, C3M, Edelstahl 304/316) für unterschiedliche Umgebungsbedingungen.
• Optionale Ausführungen mit zwei Seilkammern und ATEX-Zertifizierung für Zone 2 und 22.
