Gebuwin Stirnradseilwinde TL
Die Stirnradseilwinden von Gebuwin überzeugen durch ihre hohe Geschwindigkeit, robuste Bauweise und vielseitige Einsatzmöglichkeiten. Ob kleine, schnelle Arbeiten oder schwerere Lasten – für jede Anwendung gibt es die passende Baugröße.
- Sicherheit garantiert: Integrierte Lastdruckbremse mit doppeltem Ratschensystem – hält die Last in jeder Position zuverlässig.
- Hohe Effizienz: Kraftvolles Stirnradgetriebe sorgt für einen optimalen Wirkungsgrad.

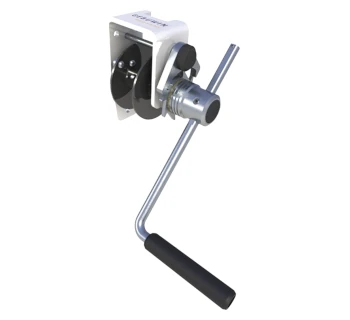

- Kompakt & leicht: Modelle wie die TL150 wiegen nur 4 kg und eignen sich perfekt für kleinere Aufgaben.
- Vielseitige Montage: Geeignet für Wandmontage, die größeren Modelle auch für Bodenmontage.
- Wartungsfreundlich: Ausgestattet mit wartungsfreien Lagern und geschlossenen Getrieben für Schutz vor Staub und Feuchtigkeit.
- Langlebig: Statischer Sicherheitsfaktor 4 und widerstandsfähige Oberflächenbeschichtung.
Die Stirnradseilwinden von Gebuwin überzeugen durch ihre hohe Geschwindigkeit, robuste Bauweise und vielseitige Einsatzmöglichkeiten. Ob kleine, schnelle Arbeiten oder schwerere Lasten – für jede Anwendung gibt es die passende Baugröße.
- Sicherheit garantiert: Integrierte Lastdruckbremse mit doppeltem Ratschensystem – hält die Last in jeder Position zuverlässig.
- Hohe Effizienz: Kraftvolles Stirnradgetriebe sorgt für einen optimalen Wirkungsgrad.
- Kompakt & leicht: Modelle wie die TL150 wiegen nur 4 kg und eignen sich perfekt für kleinere Aufgaben.
- Vielseitige Montage: Geeignet für Wandmontage, die größeren Modelle auch für Bodenmontage.
- Wartungsfreundlich: Ausgestattet mit wartungsfreien Lagern und geschlossenen Getrieben für Schutz vor Staub und Feuchtigkeit.
- Langlebig: Statischer Sicherheitsfaktor 4 und widerstandsfähige Oberflächenbeschichtung.
Informationen: Stirnradseilwinde TL
Die Gebuwin Stirnradseilwinden TL sind manuelle Handseilwinden mit Stirnradgetriebe zum Heben und Ziehen von Lasten zwischen 150 kg und 1500 kg gemäß EN 13157. Die integrierte Lastdruckbremse mit doppeltem Ratschensystem hält die Last in jeder Position sicher, während das hoch effiziente Stirnradgetriebe in Kombination mit wartungsfreien Lagern einen leichtgängigen, schnellen Betrieb ermöglicht. Das kompakte, halb- bzw. geschlossene Gehäuse mit Seilabgang nach oben und verstellbarer Kurbel macht die TL-Baureihe zur vielseitigen Lösung für Industrie, Bau und Handwerk.
Produktbeschreibung
Die Stirnradseilwinde TL wird überwiegend als Wandwinde eingesetzt, bei den größeren Modellen TL1000 und TL1500 ist zusätzlich eine Bodenmontage möglich. Die Last wird über ein geeignetes Drahtseil auf die Seiltrommel aufgewickelt; ein statischer Sicherheitsfaktor 4 sowie die selbsttätig wirkende Lastdruckbremse stellen sicher, dass die Last beim Loslassen der Kurbel automatisch gehalten wird. Der Seilabgang nach oben (bei TL1000/TL1500 optional auch nach unten oder links) und die verstellbare Kurbel mit ergonomischem Griff sorgen für eine ergonomische Bedienung und eine einfache Integration in unterschiedliche Einbausituationen.
Das Gehäuse der TL-Winden ist aus hochwertigem Stahlblech bzw. Grauguss gefertigt und mit einer robusten Lackierung in RAL 7035 (ca. 60–80 µm, Korrosionsschutzklasse C1M) versehen; optional sind verzinkte Ausführungen, C3M-Beschichtung mit zwei Lackschichten sowie Edelstahlvarianten verfügbar. Für den Einsatz in explosionsgefährdeten Bereichen stehen ATEX-zertifizierte Versionen für Zone 2 und 22 mit Kennzeichnung II 3G/3D zur Verfügung. Damit eignet sich die TL-Serie sowohl für Standardanwendungen als auch für anspruchsvolle industrielle Umgebungen.
Video zur TL-Baureihe
Einsatzbereiche
Die Gebuwin Stirnradseilwinden TL sind universell für Hub- und Zugaufgaben einsetzbar:
- Maschinen- und Anlagenbau – Positionieren und Heben von Aggregaten, Vorrichtungen und Baugruppen.
- Gebäudetechnik – Betätigung von Klappen, Toren, Luken, Bühnen- und Medientechnik.
- Industrie und Werkstatt – Hebe- und Zugaufgaben an Montageplätzen, Prüfständen und Wartungsbereichen.
- Bau und Handwerk – temporäre Hub- und Zuglösungen auf Baustellen und in provisorischen Aufbauten.
- ATEX-Zonen 2 und 22 (optional) – Anwendungen in Bereichen mit explosionsfähigen Gas- oder Staubatmosphären.
Merkmale & Vorteile
- Hoher Wirkungsgrad durch robustes Stirnradgetriebe – schnelle Hubgeschwindigkeiten bei moderater Kurbelkraft.
- Lastdruckbremse mit Doppelratschensystem – sicherer, stabiler Halt der Last in jeder Position.
- Statischer Sicherheitsfaktor 4 – hohe Sicherheitsreserve gegenüber der Nennlast.
- Wartungsfreie Lager und geschütztes Getriebe für geringen Wartungsaufwand.
- Kabelausgang nach oben (bei TL1000/TL1500 wahlweise oben, unten oder links) für flexible Seilführung.
- Verstellbare Kurbel mit ergonomischem Griff zur Anpassung von Bedienkraft und Hubgeschwindigkeit.
- Kompakte, leichte Bauweise – insbesondere das Modell TL150 mit nur ca. 4 kg Eigengewicht.
- Wandmontage bei allen Modellen, Wand- oder Bodenmontage bei TL1000 und TL1500.
- Korrosionsschutz durch robuste Lackierung, optional verzinkt, C3M-Beschichtung oder Edelstahl.
- Optionale ATEX-Ausführungen für Zone 2 und 22 mit Kennzeichnung II 3G Ex / II 3D Ex.
Technische Daten – Baureihe Gebuwin TL
| Eigenschaft | TL150 | TL300 | TL600 | TL1000 | TL1500 |
|---|---|---|---|---|---|
| Seilzugfähigkeit 1. Lage | 150 kg | 300 kg | 600 kg | 1000 kg | 1500 kg |
| Seilzugfähigkeit oberste Lage | 67 kg | 172 kg | 336 kg | 614 kg | 927 kg |
| Max. Seilaufnahme (Trommel) | 13.1 m | 35.4 m | 12.3 m | 33 m | 21 m |
| Seildurchmesser | 4 mm | 4 mm | 6 mm | 8 mm | 10 mm |
| Windentyp | Wandwinde | Wandwinde | Wandwinde | Wand- oder Bodenwinde | Wand- oder Bodenwinde |
| Eigengewicht (ohne Seil) | ca. 4 kg | ca. 10 kg | ca. 11 kg | ca. 27 kg | ca. 27.5 kg |
| Erforderliche Kurbelkraft bei Volllast | ca. 10 daN (≈ 10 kg) | ca. 5.5 daN (≈ 5.5 kg) | ca. 10 daN (≈ 10 kg) | ca. 11 kg | ca. 12 kg |
| Getriebe | Stirnradgetriebe mit hohem Wirkungsgrad, wartungsfreie Lager | ||||
| Bremssystem | Lastdruckbremse mit doppeltem Ratschensystem für sicheren Halt in jeder Position | ||||
| Seilabgang | Nach oben | Oben, unten oder links (je nach Ausführung) | |||
| Oberfläche (Standard) | 1 Lackschicht RAL 7035, ca. 60–80 µm, Korrosionsschutzklasse C1M | ||||
| Optionale Oberflächen | Verzinkt ca. 6–8 µm, 2-Lagen-Lackierung C3M, Edelstahl 304, weitere Optionen auf Anfrage | ||||
| Normen und Richtlinien | EN 13157, statischer Sicherheitsfaktor 4; ATEX-Optionen gemäß 2014/34/EU mit Kennzeichnung II 3G/II 3D (Zone 2 und 22) | ||||
| Typische Anwendungen | Manuelles Heben und Ziehen von Lasten in Industrie, Bau, Werkstatt, Gebäudetechnik und – in ATEX-Version – in explosionsgefährdeten Bereichen | ||||
