DELTA Alu-Stirnradkettenzug 360°

Der DELTA Alu-Stirnradkettenzug 360° ist ein besonders leichter Stirnradkettenzug aus Aluminium mit 360° drehbarer Handkettenführung für das sichere Heben und Senken von Lasten bis 0.5 t. Durch die rundum schwenkbare Handkette kann der Bediener den Kettenzug aus nahezu jeder Richtung betätigen und sich aus dem unmittelbaren Gefahrenbereich der Last heraus positionieren.

Das ultraleichte, aber sehr robuste Aluminiumgehäuse macht den Kettenzug handlich und reduziert das Eigengewicht deutlich gegenüber vergleichbaren Stahlgeräten. Eine wartungsfreundliche Konstruktion mit gut zugänglicher Sicherheits-Lastdruckbremse und Getriebe, präzisionsgefertigte Wellen, Zahnräder und Kettennuss sowie hochwertige Lager sorgen für einen ruhigen Lauf und lange Lebensdauer.

Der Alu-Stirnradkettenzug 360° ist in Tragfähigkeiten von 0.25 t und 0.5 t mit Standard-Hubhöhen von 3 m, 6 m oder 10 m erhältlich und wird mit verzinkter Lastkette nach EN 818-7, verzinkter Handkette, geschmiedeten Haken mit Hakensicherung sowie Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung geliefert.

Einsatzbereiche des DELTA Alu-Stirnradkettenzugs 360°

Der Aluminium Stirnradkettenzug 360° ist für den professionellen Einsatz in Industrie, Handwerk und Montage ausgelegt, insbesondere dort, wo ein geringes Gerätgewicht und flexible Bedienpositionen entscheidend sind:

• Maschinen- und Anlagenbau – Heben, Positionieren und Ausrichten von Maschinen, Aggregaten und Stahlbaugruppen.
• Service & Instandhaltung – Wartungsarbeiten an Pumpen, Motoren, Ventilen und Antrieben in Werkstätten und vor Ort.
• Montage- und Baustelleneinsätze – temporäres Heben von Bauteilen, z. B. in Schächten, auf Podesten oder in beengten Räumen.
• Lager & Logistik – Handling von Lasten an Portalkranen, Laufkatzen oder Trägerklemmen.
• Energie- und Versorgungstechnik – Heben von Schaltschränken, Trafo-Bauteilen oder Rohrleitungssektionen bei Installationsarbeiten.

Durch sein sehr geringes Eigengewicht lässt sich der DELTA Alu-Stirnradkettenzug 360° problemlos im Servicefahrzeug mitführen und ist überall schnell einsatzbereit.

Varianten & technische Merkmale

Der DELTA Alu-Stirnradkettenzug 360° ist als kompakter Handkettenzug mit Stirnradgetriebe in zwei Tragfähigkeiten erhältlich. Zentrale konstruktive Merkmale sind:

• 360° drehbare Handkettenführung – ermöglicht komfortables Arbeiten aus jeder Richtung.
• Ultraleichtes Aluminiumgehäuse – geringes Eigengewicht bei hoher Robustheit.
• Wartungsfreundliches Design – Bremse und Getriebe sind für Inspektion und Service gut zugänglich.
• Geschmiedete Stahlhaken mit Hakensicherung – Trag- und Lasthaken mit Messpunkten zur Verschleißkontrolle.
• Verzinkte Lastkette EN 818-7 – Rundstahlkette für Hebeanwendungen, korrosionsgeschützt.
• Verzinkte Handkette – korrosionsbeständig und gut greifbar.
• Hochwertige Lagerung – Getriebe in hochwertigen Lagern geführt, für ruhigen Lauf.
• Präzisionsgefertigte Wellen, Kettennuss und Zahnräder – für reibungslosen, effizienten Betrieb.
• Temperaturbereich von -10 °C bis +50 °C für typische Industrieumgebungen.

Auszug aus den technischen Daten (Standardgeräte ohne Last- und Handkette, Hubhöhen 3.0 / 6.0 / 10.0 m verfügbar):

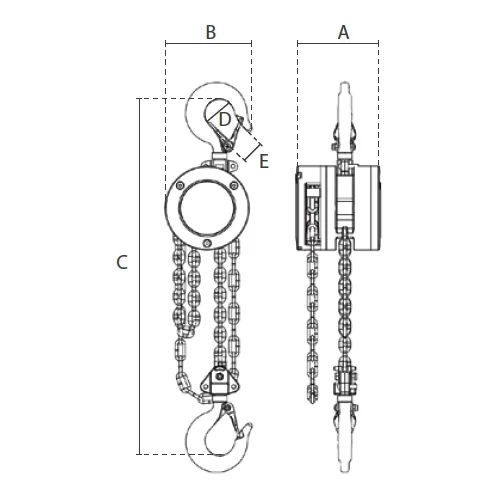

Hinweis: *Eigengewicht ohne Last- und Handkette, **Zusatzgewicht pro Meter Hubhöhe für Last- und Handkette. Detaillierte Abmessungen (A, B, C, D, E) sind im Datenblatt und auf der TOMANRO-Katalogseite dargestellt.

Häufige Fehler beim Einsatz

Beim Einsatz von Handkettenzügen wie dem DELTA Alu-Stirnradkettenzug 360° treten in der Praxis immer wieder typische Anwendungsfehler auf:

• Überlastung – die zulässige Tragfähigkeit von 0.25 t bzw. 0.5 t darf nicht überschritten werden; der Kettenzug ist ausschließlich für Güter, nicht für das Heben von Personen, zugelassen.
• Schrägzug – hohe Quer- oder Schrägzüge führen zu Kettenverkanten, erhöhtem Verschleiß und möglichen Beschädigungen an Haken, Kette und Getriebe. Lasten sind so anzuschlagen, dass die Hauptbelastung senkrecht wirkt.
• Falsche oder beschädigte Anschlagmittel – nicht geprüfte, unterdimensionierte oder beschädigte Ketten, Seile, Bänder und Schäkel können versagen; es sind ausschließlich geeignete, normgerechte Anschlagmittel zu verwenden.
• Mangelhafte Wartung – verschmutzte oder ungeschmierte Lastkette und Lagerstellen erhöhen die Bedienkräfte und können ruckartige Bewegungen oder Blockaden verursachen.
• Fehlende Zusatzsicherung – der Kettenzug ist ein Hebezeug, keine dauerhafte Abstützung; gehobene Lasten müssen durch Unterstellböcke oder tragende Konstruktionen gesichert werden.
• Falscher Einsatzbereich – der Kettenzug ist nicht für ATEX-Zonen oder extrem korrosive Umgebungen vorgesehen, sofern keine speziell zugelassene Ausführung eingesetzt wird.

Vor jedem Einsatz sind eine Sichtprüfung von Haken, Kette, Gehäuse und Aufhängung sowie die Kontrolle der Beschilderung (Tragfähigkeit, Identifikation) durchzuführen.

Sicherheitsaspekte & Normen

Der DELTA Alu-Stirnradkettenzug 360° ist ein Handkettenzug mit selbsttätiger Sicherheits-Lastdruckbremse. Er erfüllt die Anforderungen der Maschinenrichtlinie 2006/42/EG und wird mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung ausgeliefert.

Im gewerblichen Einsatz sind zusätzlich nationale Vorschriften zu beachten, insbesondere:

• DGUV-Vorschriften für Winden, Hub- und Zuggeräte (z. B. DGUV Vorschrift 54).
• Betriebssicherheitsverordnung mit Gefährdungsbeurteilung für Hebezeuge.
• Wiederkehrende Prüfungen durch eine befähigte Person in festgelegten Intervallen (mindestens jährlich, bei hoher Beanspruchung häufiger).
• Dokumentation aller Prüfungen, Instandsetzungen und Änderungen im Prüfbuch bzw. in der Geräteakte.
• Unterweisung des Bedienpersonals in Anschlagtechnik, Gerätebedienung und Gefahrenbereichen.

Personen dürfen sich niemals unter schwebenden Lasten aufhalten; der Arbeitsbereich ist entsprechend abzusperren und deutlich zu kennzeichnen.

Beispielhafte Darstellung – DELTA Alu-Stirnradkettenzug 360°

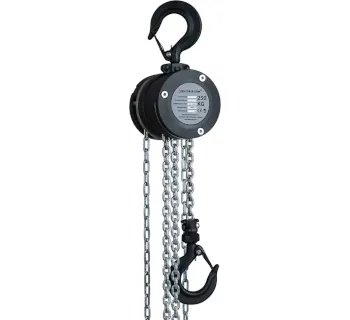

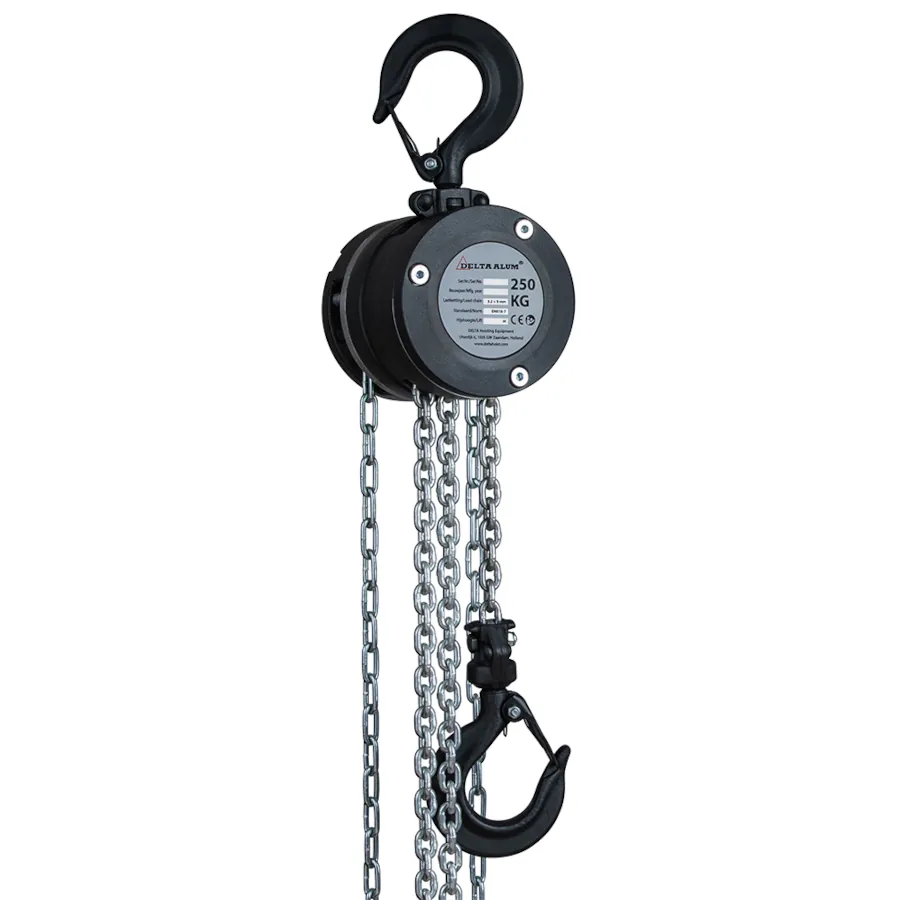

Die folgende Abbildung zeigt einen typischen DELTA Alu-Stirnradkettenzug 360° mit Aufhänghaken, geschlossenem Aluminiumgehäuse, 360° drehbarer Handkettenführung und verzinkter Lastkette im Werkstatt- bzw. Montageeinsatz.

Passende Ergänzungsprodukte & Zubehör von DELTA bei TOMANRO

Für ein vollständiges Hebe- und Positioniersystem kann der DELTA Alu-Stirnradkettenzug 360° sinnvoll mit weiteren DELTA-Produkten und Systemkomponenten ergänzt werden:

• DELTA Aluminium Hebelzug ALUM – kompakter Alu-Hebelzug zum Ziehen, Spannen und Heben, ideal als Ergänzung für Montage- und Serviceeinsätze mit dem Stirnradkettenzug.
• DELTA Handkettenzüge und Flaschenzüge in Stahlbauweise – für höhere Tragfähigkeiten oder wenn das Eigengewicht des Gerätes eine geringere Rolle spielt.
• DELTA Elektrokettenzüge – motorisierte Kettenzüge für häufige Hubvorgänge oder größere Hubhöhen, während der Alu-Stirnradkettenzug 360° als flexibles Reserve- bzw. Montagegerät dient.
• Trägerklemmen & Rollfahrwerke – zur Befestigung und verfahrbaren Aufhängung des Kettenzugs an I-Trägern, Kranbahnen oder Portalkranen.
• Anschlagmittel (Kettengehänge, Hebebänder, Rundschlingen, Schäkel) – zur sicheren Lastaufnahme in Verbindung mit dem Lasthaken des Kettenzugs.
• Kettenspeicher und Kettensäcke – zur sauberen Aufnahme der lose herabhängenden Lastkette und zur Verbesserung der Arbeitssicherheit.

Viele dieser Produkte sind als DELTA Top-Marke direkt im Sortiment von TOMANRO verfügbar und lassen sich zu einem abgestimmten Hebe- und Transportsystem kombinieren.
