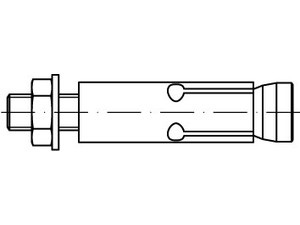

Der Fischer ZYKON-Bolzenanker FZA ist ein Hinterschnittanker für anspruchsvolle Befestigungen in gerissenem und ungerissenem Beton. Die Verankerung erfolgt über eine formschlüssige Hinterschnittverbindung im speziell hergestellten Bohrloch – für hohe Sicherheit auch bei großen Rissbreiten und für Anwendungen, bei denen geringe Rand- und Achsabstände gefordert sind.
Durch die nahezu spreizdruckfreie Installation werden Betonabplatzungen reduziert und die Montage bleibt auch in randnahen Bereichen kontrollierbar. Die Bohrlochherstellung erfolgt mit dem Zykon-Universalbohrer FZUB ohne Werkzeugwechsel; gesetzt wird der Anker mit dem Einschlaggerät FZE Plus und anschließendem Anziehen mit dem Drehmomentschlüssel.
Einsatzbereiche
Der FZA wird eingesetzt, wenn tragende Befestigungen in Beton dauerhaft und mit geprüfter Sicherheit auszuführen sind – insbesondere bei rissgefährdeten Bauteilen und hohen Sicherheitsanforderungen.
- Stahlbaukonstruktionen und Stahlbauteile
- Fassaden und Fassaden-Unterkonstruktionen
- Geländer, Absturzsicherungen, Handläufe
- Konsolen, Leitern, Halterungen
- Kabeltrassen und Installationssysteme
- Maschinen- und Anlagenbefestigung, Treppen
Geeignete Baustoffe
Die Eignung ist abhängig von Zulassung/ETA und der jeweils eingehaltenen Montage. Für den Typ sind folgende Untergründe benannt:
- Beton C20/25 bis C50/60, gerissen und ungerissen (zugelassen)
- Beton C12/15 (geeignet)
- Naturstein mit dichtem Gefüge (geeignet)
Unterschiede der Varianten
Auf der Typenseite sind 13 Artikelvarianten gelistet. Die Auswahl erfolgt typischerweise über den benötigten Gewindedurchmesser und die passende Kombination aus Bohrlochgeometrie (FZUB) und Setzwerkzeug (FZE Plus).
- Gewindedurchmesser: Varianten in 6 mm, 8 mm, 10 mm, 12 mm und 16 mm
- Montageart: Vorsteckmontage ist beschrieben; zudem ist eine Durchsteckmontage als Montagevariante genannt.
- Werkstoffe: Ausführungen aus Stahl galvanisch verzinkt, nicht rostendem Stahl A4 sowie hochkorrosionsbeständigem Stahl 1.4529 sind benannt.
Werkstoffe & Korrosionsschutz (Auswahlhilfe)
Die Werkstoffwahl beeinflusst Korrosionsbeständigkeit, Einsatzumgebung und Wartungsrisiko. Für den ZYKON-Anker sind folgende Werkstoffe benannt:
-
Stahl galvanisch verzinkt:
- Vorteile: wirtschaftlich, für viele Innenanwendungen geeignet.
- Nachteile: begrenzte Korrosionsbeständigkeit; für dauerhaft feuchte/korrosive Umgebungen nur eingeschränkt geeignet.
-
Nicht rostender Stahl A4:
- Vorteile: höhere Korrosionsbeständigkeit für Außenbereiche und feuchtere Umgebungen.
- Nachteile: in der Regel höherer Materialaufwand; korrekte Werkstoffauswahl bleibt bei aggressiven Medien entscheidend.
-
Hochkorrosionsbeständiger Stahl 1.4529:
- Vorteile: für besonders korrosive Umgebungen ausgelegt, reduziert Risiko von korrosionsbedingtem Tragfähigkeitsverlust.
- Nachteile: typischerweise für Spezialanwendungen vorgesehen; Wirtschaftlichkeit nur bei entsprechendem Korrosionsrisiko.
Montagehinweise
Eine sichere Funktion setzt die zulassungskonforme Montage mit dem vorgesehenen Zubehör voraus. Die Montage erfolgt mit Hammerbohrmaschine, dem Zykon-Universalbohrer FZUB und dem Einschlaggerät FZE Plus.
- Bohrloch erstellen: rechtwinklig zur Betonoberfläche mit Hammerbohrmaschine und FZUB bohren; die Bohrtiefe ist erreicht, wenn der Tiefenanschlag anliegt.
- Hinterschneidung herstellen: nach Anliegen des Tiefenanschlags die Hinterschneidung durch kreisförmige Schwenkbewegungen mit eingeschaltetem Schlagwerk erzeugen.
- Bohrloch reinigen: Bohrloch ausblasen oder aussaugen.
- Anker einsetzen: Anker in das hinterschnittene Bohrloch einsetzen.
- Setzen: Spreizhülse mit FZE Plus und Handhammer einschlagen, bis die formschlüssige Verankerung hergestellt ist.
- Bauteil befestigen: Montagegegenstand, Unterlegscheibe und Mutter anbringen; Installationsdrehmoment mit Drehmomentschlüssel aufbringen.
Sicherheitsaspekte & Normen/Zulassungen
Für sicherheitsrelevante Befestigungen sind die ausgewiesenen Zulassungen und die jeweiligen Anwendungsbedingungen (Untergrund, Lasten, Randabstände, Montage) maßgeblich. Für den Typ sind unter anderem folgende Nachweise/Zulassungen benannt:
- ETA-98/0004 (Europäische Technische Bewertung)
- Z-21.1-2008
- DoP No. 0208
- BZS D 06-605
- Feuerwiderstand R120
- Seismik C2
- VdS geeignet (Sprinkleranlagen)
Technische Daten (Auswahl)
| Bezeichnung |
Art.-Nr. |
Bohr-Ø |
Ankerlänge |
Max. Anbauteildicke |
Gewinde |
Bohrer |
Setzwerkzeug |
| FZA 10 x 40 M 6/10 |
060712 |
10 mm |
60 mm |
10 mm |
M6 |
FZUB 10x40 |
FZE 10 plus |
| FZA 12 x 50 M 8/15 |
060716 |
12 mm |
79 mm |
15 mm |
M8 |
FZUB 12x50 |
FZE 12 plus |
| FZA 14 x 60 M10/25 |
060719 |
14 mm |
102 mm |
25 mm |
M10 |
FZUB 14x60 |
FZE 14 plus |
| FZA 18 x 80 M12/25 |
060721 |
18 mm |
126 mm |
25 mm |
M12 |
FZUB 18x80 |
FZE 18 plus |
| FZA 22 x 125 M16/60 |
060725 |
22 mm |
209 mm |
60 mm |
M16 |
FZUB 22x125 |
FZE 22 plus |
Passende Artikel/Zubehör
Für die sichere und zulassungskonforme Montage sind die vorgesehenen Werkzeuge und Systemkomponenten entscheidend. Sinnvoll und praxisrelevant sind insbesondere:
- Zykon-Bohrer FZUB zur Erstellung des hinterschnittenen Bohrlochs ohne Werkzeugwechsel.
- Einschlaggerät FZE Plus zum Einschlagen der Spreizhülse (mit Handschlagschutz).
- ZYKON-Durchsteckanker FZA-D als Systemvariante für die zeitsparende Durchsteckmontage.
- ZYKON-Innengewindeanker FZA-I als Systemvariante mit metrischem Innengewinde.

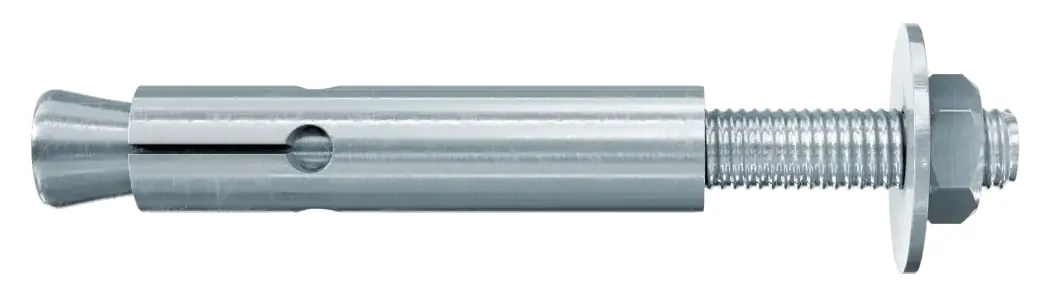

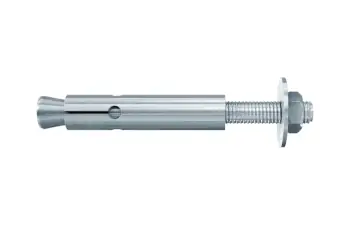

Produktabbildung
