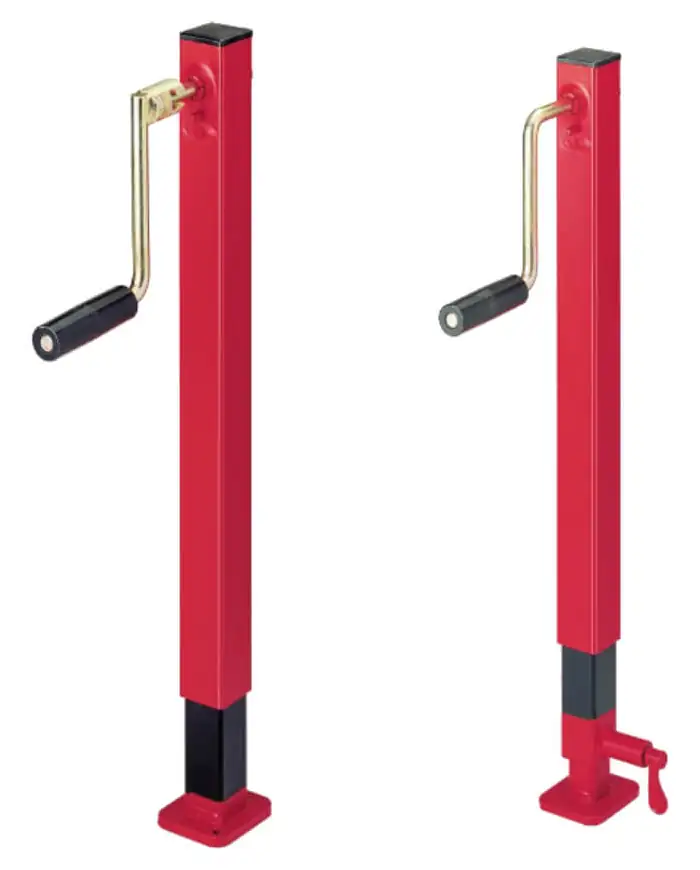

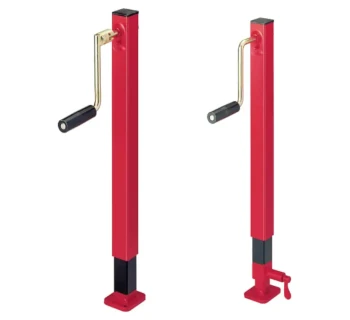

Haacon Spindelwinde 2044

Spindelwinde 2044 von Haacon

Die Spindelwinde 2044 von Haacon ist eine handbetriebene, selbsthemmende Spindelstütze zum ergonomischen Anpassen, Abstützen, Nivellieren und Verschieben von Lasten, z. B. an Anhängern, Aufbauten oder Aggregaten.

Sie basiert auf einer selbsthemmenden Trapezgewindespindel mit wartungsfreiem Kegelradgetriebe und ermöglicht eine sehr leichtgängige, sichere Bedienung bei reinem Druckbetrieb.

Der robuste Vierkantrohr-Aufbau schützt Spindel und Getriebe, bietet hohe Stabilität und erlaubt vielseitige Anbau- und Einbaumöglichkeiten im Nutzfahrzeug- und Anlagenbau.

Funktion und typische Anwendungen

Mit der Handkurbel wird über ein Kegelradgetriebe die Trapezspindel angetrieben, die die Drehbewegung in eine lineare Hubbewegung umsetzt; die selbsthemmende Spindel hält die Last in jeder Stellung ohne zusätzliche Bremse.

• Abstützen und Nivellieren von Aufbauten, Anhängern und mobilen Aggregaten.
• Feinpositionierung von Maschinen, Gestellen und Vorrichtungen im Werkstatt- und Industrieeinsatz.
• Verschieben und Ausrichten von Lasten mit millimetergenauer Verstellbarkeit.
• Konstruktionstypisch für Druckbelastung ausgelegt (kein Zugbetrieb, außer speziell freigegebene Sondertypen).

Die Winde kann in nahezu beliebiger Lage an- oder eingebaut werden, sofern die Druckbelastung sichergestellt und die Anbindung ausreichend dimensioniert ist.

Konstruktive Merkmale

Die Haacon 2044 ist für häufige Hub- und Stützaufgaben im Nutzfahrzeug- und Industrieeinsatz ausgelegt.

• Selbsthemmende Trapezgewindespindel (z. B. Tr 22x3) – verhindert selbsttätiges Absenken der Last und sorgt für sicheren Halt in jeder Position.
• Wartungsfreies Kegelradgetriebe – überträgt die Handkraft effizient und ermöglicht einen ruhigen, leichtgängigen Lauf.
• Vierkantrohr-Konstruktion – teleskopierende, geschlossene Bauform, die Spindel und Getriebeteile vor Beschädigungen schützt und hohe Stabilität bietet.
• Abnehmbare Kurbel (Typ 2044.x P) – platzsparende Unterbringung, Diebstahlschutz und sichere Bedienung nur durch befugte Personen.
• Selbsthemmung der Spindel – die Last bleibt beim Loslassen der Kurbel in der eingestellten Position stehen.
• Optional zusätzlicher Fallhub über Fallrohr, um größere Wege schnell zu überbrücken (modellabhängig).

Technische Daten – Spindelwinde 2044 (Auswahl)

Sicherheit und Einsatzhinweise

Spindelwinden der Baureihe 2044 sind Hub- und Stützgeräte für Lasten und müssen gemäß BetrSichV, einschlägigen DGUV-Vorschriften und der Haacon-Betriebsanleitung betrieben und geprüft werden.

• Winde nur innerhalb der angegebenen Tragfähigkeit einsetzen und ausschließlich für Druckbelastung verwenden.
• Kein Personenhub und kein Aufenthalt unter angehobenen Lasten ohne zusätzliche Sicherungsmaßnahmen.
• Vor jedem Einsatz Spindel, Vierkantrohr, Kurbel, Anbindung und Verriegelungen auf Beschädigung, Verschleiß und Korrosion prüfen.
• Hubbegrenzung beachten; bei deutlich steigendem Kurbeldruck Kurbeln sofort stoppen, um Schäden zu vermeiden.
• Mindestens jährliche Sachkundigenprüfung nach DGUV-V 54 / BetrSichV dokumentieren lassen.
