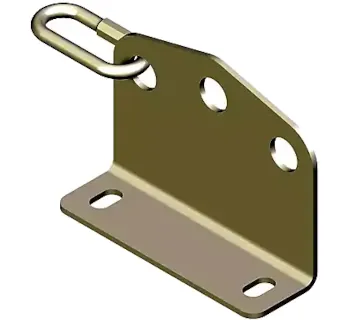

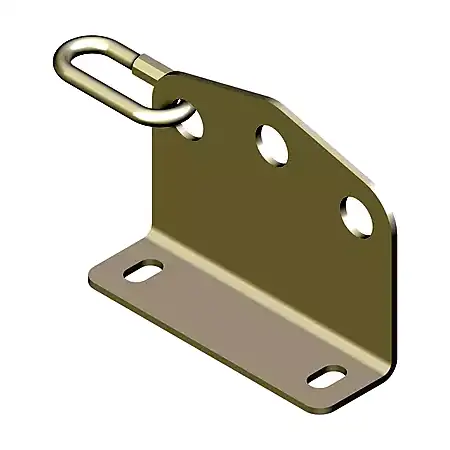

Tractel Außenanker für Travsmart

Der Tractel Außenanker für Travsmart ist der Endanker zur Verankerung der Seilführung an den Seilenden einer Travsmart-Laufsicherung. Er wird dauerhaft an der Tragstruktur befestigt und bildet den definierten Anschlagpunkt, an dem die Seilführung am Anfang bzw. Ende sicher aufgenommen wird.

Für die Befestigung ist der Außenanker für zwei Schrauben oder Bolzen M12 ausgelegt, die durch 13 mm breite Langlöcher geführt werden. Der Außenanker ist ausschließlich als Edelstahl-Ausführung verfügbar und wird inkl. Schließring-Verbindungselement geliefert; als Festigkeitsangabe sind 30 kN genannt.

Einsatzbereiche

Außenanker werden eingesetzt, wenn eine horizontale Absturzsicherung als permanente Laufsicherung an einem Bauwerk installiert wird und die Seilführung an definierten Endpunkten sicher verankert werden muss. Typische Anwendungen sind Arbeitsbereiche mit wiederkehrenden Wartungs- und Inspektionsarbeiten entlang einer festen Seilführung.

• Industrie & Instandhaltung: Servicewege an Anlagen, Maschinenbereichen und technischen Einrichtungen mit Travsmart-Seilführung.
• Gebäudetechnik & Facility: wiederkehrende Inspektionen entlang fest installierter Sicherungslinien.
• Infrastruktur: Wartungsbereiche an festen Laufwegen, bei denen Seilenden zuverlässig verankert werden müssen.

Unterschiede der Varianten

Der Außenanker ist in zwei Ausführungen verfügbar, abgestimmt auf den Montagefall im Travsmart-System:

• Zur Wand- und Bodenmontage: für die Befestigung an geeigneten Tragstrukturen, z. B. Stahl, Stütze oder Beton.
• Für Sekuranten: Ausführung für den Einsatz an Sekuranten innerhalb der Travsmart-Anordnung.

Sicherheitsaspekte & Normen

Die Außenanker sind dem System Travsmart zugeordnet und mit EN 795 Klasse C angegeben. Für den Einsatz bedeutet das: Der Außenanker ist Bestandteil einer horizontalen Seilführung und muss dauerhaft sowie fachgerecht an einer geeigneten Tragstruktur montiert werden; die Auswahl passender Befestigungsmittel und deren Eignung für den Untergrund liegt bei der Installation.

Montagehinweise

Die Befestigung ist für zwei Schrauben oder Bolzen M12 vorgesehen, die durch 13 mm breite Langlöcher geführt werden. Laut Ausführung ist eine Montage über Schraub- oder Dübel-Verbindung möglich; typische Untergründe sind Stahl, Stütze oder Beton.

Lieferumfang

Lieferung inkl. Schließring-Verbindungselement.

Technische Daten

Passende Artikel/Zubehör

Für eine vollständige Travsmart-Installation werden – je nach Anlagenlayout – weitere Systemkomponenten benötigt. Sinnvolle, praxisrelevante Ergänzungen (gleiche Marke) sind:

• Bausatz Travsmart Edelstahl: Komponenten zum Spannen, Verbinden und Sichern der Seilführung.
• Läufer Travsmart: Anschlagelement für die Nutzung entlang der Seilführung.
• Zwischenanker für Travsmart: passierbare Zwischenpunkte zur sicheren Seilführung über die Länge.
• Kurvenanker: Komponenten zur sicheren Führung bei Richtungswechseln/Kurven.
• Hinweisschild: Kennzeichnung am Zugang der Travsmart-Laufsicherung.
• Startbausatz Seil: Führungsseil als Starterkit für die Seilführung.
• Standardstütze für Anker: Stützenlösung zur Montage von Ankern auf geeigneten Strukturen (z. B. Flachdachaufbauten).
