Tractel Kurvenanker

Der Tractel Kurvenanker ist eine Systemkomponente für Travsmart-Laufsicherungen, wenn die Seilführung über eine Kurve geführt werden muss. Er dient dabei als definierter Zwischenanker an Eck- und Richtungswechseln und ermöglicht ein ungehindertes Passieren des Läufers entlang der horizontalen Absturzsicherung.

Je nach Ausführung ist der Kurvenanker für die Wandmontage, die Deckenmontage oder für definierte Kurvenbereiche ausgelegt. Für ein optimales Passieren des Läufers kann der Kurvenanker je nach Befestigungsart in 45°-Schritten eingestellt werden; mögliche Kurvenwinkel sind 90°, 135° und 225° (abhängig von der Struktur: Boden, Wand, Decke).

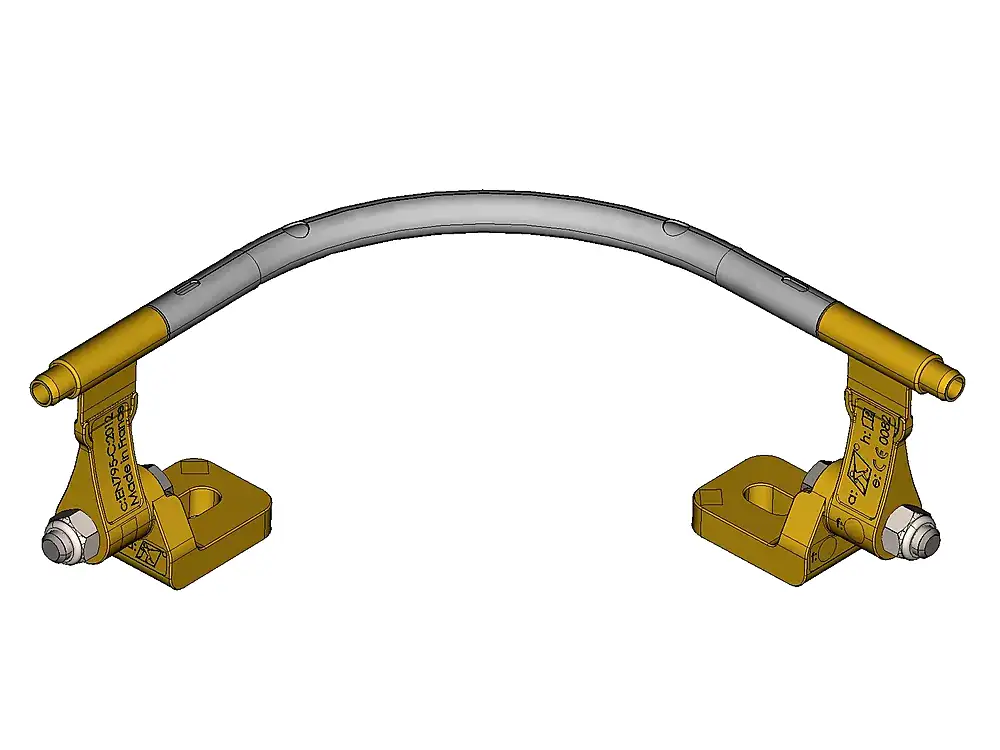

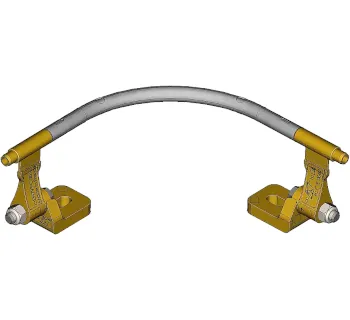

Der Kurvenanker wird als Bausatz bereitgestellt: enthalten sind zwei Kurvenanker, Befestigungswinkel, ein gebogenes Rohr aus Aluminiumbronze sowie zwei Edelstahl-Schrauben mit Mutter.

Einsatzbereiche

Kurvenanker kommen überall dort zum Einsatz, wo Travsmart-Seilführungen über Gebäudekanten, Richtungswechsel oder strukturbedingte Umlenkungen geführt werden müssen. Typische Anwendungen sind dauerhaft installierte Sicherungslinien an Arbeitsbereichen, die regelmäßig begangen oder gewartet werden.

• Dach- und Fassadenwartung: Kurvenführung an Aufbauten, Attiken und Übergängen.
• Industrieanlagen: Richtungswechsel entlang von Wartungswegen und Servicezonen.
• Gebäude- und Facility-Betrieb: definierte Eckbereiche an Plattformen und Zugangszonen.
• Infrastruktur: Kurvenbereiche an Wartungsstegen und baulichen Umgriffen.

Unterschiede der Varianten

Der Kurvenanker ist in unterschiedlichen Ausführungen verfügbar, um Montageort und Kurvenführung an die jeweilige Struktur anzupassen:

• zur Wandmontage: Bausatz zur Befestigung an der Wand, montierbar in 45°-Schritten.
• zur Deckenmontage: Bausatz zur Befestigung an der Decke, montierbar in 45°-Schritten.
• für Kurven von 75°-105°: Ausführung mit verzinkter Platte und Schraubmaterial aus Edelstahl.

Sicherheitsaspekte & Normen

Die Kurvenanker sind als Komponenten des Systems mit EN 795 Klasse C eingeordnet. Für den Einsatz bedeutet das, dass die Bauteile für die Verwendung innerhalb einer horizontalen Seilführung vorgesehen sind und im Systemverbund eine sichere Führung und das Passieren des Läufers an Kurvenbereichen unterstützen.

Montagehinweise

Die Montage erfolgt abhängig von der Ausführung an Wand oder Decke bzw. für definierte Kurvenbereiche. Für ein optimales Passieren des Läufers kann die Ausrichtung je nach Befestigungsart in 45°-Schritten angepasst werden; die realisierbaren Kurvenwinkel (90°, 135°, 225°) hängen von der jeweiligen Struktur (Boden, Wand, Decke) ab.

Technische Daten

Passende Artikel/Zubehör

Für eine vollständige Travsmart-Installation werden – abhängig vom Anlagenlayout – weitere Systemkomponenten benötigt. Praxisrelevante Ergänzungen aus dem Tractel-Umfeld sind:

• Zwischenanker für Travsmart: Passieren ohne Trennen vom System, je nach Montageort unterschiedliche Ausführungen.
• Läufer Travsmart: Anschlagelement zur Nutzung entlang der Seilführung.
• Startbausatz Seil: Führungsseil als Starterkit für die Seilführung.
• Bausatz Travsmart Edelstahl: Komponenten zum Spannen, Verbinden und Sichern der Seilführung.
• Seilführung Travsmart: Systemübersicht und weitere passende Komponenten.
