Tractel Halterung am rechteckigen Seitenholmen

Einsatzbereiche

Diese Halterung wird eingesetzt, wenn eine FABA A11-Steigschutzanlage an einer bestehenden Leiter mit rechteckigen Seitenholmen montiert werden soll – z. B. bei Nachrüstungen oder bei bauwerksseitig vorgegebenen Leitergeometrien.

• Nachrüstung von Steigschutzschienen an vorhandenen Leitern mit rechteckigem Holmprofil.
• Industrieanlagen (Silos, Schornsteine, Tankanlagen) mit regelmäßigem Wartungszugang.
• Gebäude- und Infrastrukturbau (Dachzugänge, Technikflächen, Schächte) mit dauerhaftem Steigweg.
• Masten & Türme mit Plattformen, wenn die Leitergeometrie rechteckige Profile nutzt.

Montagehinweise

Die Halterung ist für die kraftschlüssige Befestigung an rechteckigen Holmen ausgelegt und sorgt für die definierte Position der Steigschutzschiene. Bei der Befestigung am Bauwerk sind die Vorgaben für Anker/Dübel und die Tragfähigkeit der Unterkonstruktion zu beachten; alternativ ist eine Montage an Stahlkonstruktionen per Schweißverbindung gemäß Systemvorgaben möglich.

• Halterung so montieren, dass die Schiene fluchtet und der Schlitz in korrekter Richtung zum Steigenden zeigt.
• Schraubverbindungen nach dem Ausrichten endfest anziehen und den Läuferlauf prüfen.
• Korrosionsschutz nach Montagearbeiten sicherstellen (z. B. bei Schweißarbeiten oder beschädigter Oberfläche).

Häufige Fehler in der Praxis

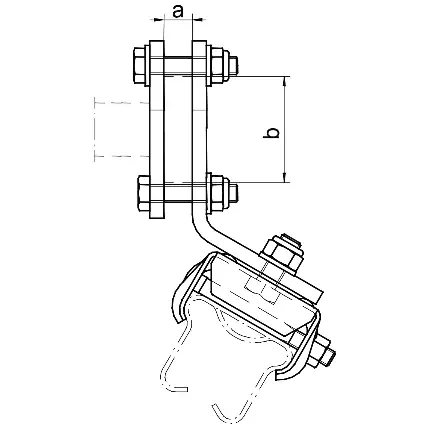

• Falsche Abmessungen: a/b nicht sauber gemessen → Halterung sitzt nicht korrekt oder verspannt den Holm.
• Versatz in der Schiene: Halterungen nicht fluchtend montiert → Fangwagen läuft schwergängig.
• Ungeeignete Befestigungsmittel: Dübel/Anker nicht für Untergrund/Lastfall ausgelegt → Lockerung im Betrieb.
• Schrauben nicht endfest oder ohne Sicherung → Nachsetzen, Spiel und Geräusche im Steigweg.
• Systemmix: Komponenten verschiedener Systeme/Hersteller kombiniert → fehlende Systemfreigabe.

Sicherheitsaspekte und Normen

Die Halterung ist eine Systemkomponente innerhalb einer Steigschutzanlage an fester Führung und wird im FABA A11-Kontext betrieben (typischerweise EN 353-1). Entscheidend ist die Systembetrachtung: Leiter/Schiene, Halterungen, Stoßverbinder, Ein-/Ausstiege und mitlaufendes Auffanggerät müssen zusammenpassen, fachgerecht montiert und wiederkehrend geprüft werden.

• Halterungen sind Montageelemente – nicht als Anschlagpunkt oder Lastaufnahmemittel verwenden.
• Wiederkehrende Prüfung einplanen: Sitz der Halterungen, Schrauben, Korrosion und Verformungen.
• Bei korrosiven Umgebungen bevorzugt Edelstahl-Varianten bzw. passende Werkstoffkombinationen einsetzen.

Passende Artikel zur Verwendung (Tractel / FABA)

Die Halterung wird typischerweise zusammen mit der A11 Steigschutzleiter bzw. Steigschutzschiene eingesetzt und benötigt für den Betrieb ein kompatibles mitlaufendes Auffanggerät. Für segmentierte Anlagen und sichere Übergänge werden außerdem Stoßverbinder sowie passende Ein-/Ausstiegskomponenten benötigt.

• A11 Steigschutzleiter (Leiter mit integrierter Steigschutzschiene)
• Steigschutzschiene A11 (Schiene zur Nachrüstung)
• Fangwagen FABA Klassik (mitlaufendes Auffanggerät)
• A11 Stoßverbinder (Schienen-/Leitersegmente fluchtend verbinden)
• Gerader Überstieg / Gebogener Überstieg (sichere Ausstiege am Steigwegende)
• Halterung an runden Seitenholmen (Alternative bei runden Holmprofilen)
