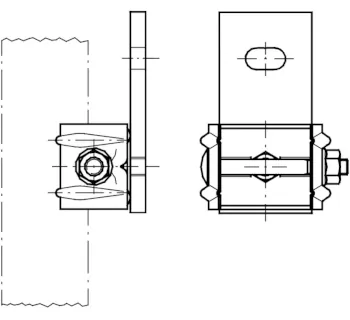

Tractel Halterung für Schächte
Die Tractel Halterung für Schächte ist eine Komponente des FABA A11-Systems zur Montage der Steigschutzschiene per Dübelbefestigung direkt an der Betonschachtwand. Sie ermöglicht die mittige Positionierung der Schiene zwischen zweiläufigen Steigeisengängen und ist in feuerverzinktem Stahl sowie Edelstahl (V4A) verfügbar.
- Direkte Schachtwand-Montage der Steigschutzschiene (FABA A11)
- Mittige Ausrichtung zwischen zweiläufigen Steigeisengängen
- Varianten für Ød 10.5 mm und 14 mm
- Materialoptionen: feuerverzinkter Stahl oder Edelstahl (V4A)
- Sicherer Dübeleinsatz: nur bauaufsichtlich zugelassene Dübel gemäß Herstellerangaben
Die Tractel Halterung für Schächte ist eine Komponente des FABA A11-Systems zur Montage der Steigschutzschiene per Dübelbefestigung direkt an der Betonschachtwand. Sie ermöglicht die mittige Positionierung der Schiene zwischen zweiläufigen Steigeisengängen und ist in feuerverzinktem Stahl sowie Edelstahl (V4A) verfügbar.
- Direkte Schachtwand-Montage der Steigschutzschiene (FABA A11)
- Mittige Ausrichtung zwischen zweiläufigen Steigeisengängen
- Varianten für Ød 10.5 mm und 14 mm
- Materialoptionen: feuerverzinkter Stahl oder Edelstahl (V4A)
- Sicherer Dübeleinsatz: nur bauaufsichtlich zugelassene Dübel gemäß Herstellerangaben
Informationen: Halterung für Schächte
Die Tractel Halterung für Schächte ist eine Befestigungskomponente für das FABA A11-System zur Befestigung mit Dübeln und dient dem Einbau der Steigschutzschiene direkt an der Betonschachtwand. Sie ist dafür vorgesehen, die Schiene mittig zwischen zweiläufigen Steigeisengängen zu positionieren.
Die Halterung wird am Bauwerk so angeordnet, dass die Befestigung am Bauwerk über der Schienenbefestigung (mit der Befestigungsklammer) liegt. Für die Montage sind ausschließlich bauaufsichtlich zugelassene Dübel zu verwenden; außerdem sind die Vorschriften der Dübelhersteller zu beachten. In Ausnahmefällen kann die Halterung auch gedreht montiert werden.
Einsatzbereiche
- Schachtbauwerke aus Beton mit festem Steigweg (z. B. Wartungs- und Inspektionsschächte), in denen eine Steigschutzschiene an der Schachtwand montiert wird.
- Anwendungen, bei denen die Steigschutzschiene zentriert zwischen zweiläufigen Steigeisengängen geführt werden soll.
- Neumontage oder Anpassung bestehender Steigschutzinstallationen, sofern die Befestigung über zugelassene Dübel erfolgt und die Montagevorgaben eingehalten werden.
Unterschiede der Varianten
Die Ausführungen unterscheiden sich über den Durchmesser Ød sowie über den Werkstoff (Stahl, feuerverzinkt oder Edelstahl (V4A)). Alle Varianten sind dem System FABA A11 zugeordnet.
| Ausführung | System | Werkstoff | Ød | Gewicht | Artikel-Nr. | EAN/GTIN | FABA-Nr. |
|---|---|---|---|---|---|---|---|
| Halterung für Schächte | A11, feuerverzinkt | Stahl, feuerverzinkt | 10.5 mm | ca. 0.8 kg | 503198 | 3600235031984 | 652000030 |
| Halterung für Schächte | A11, feuerverzinkt | Stahl, feuerverzinkt | 14 mm | ca. 0.8 kg | 503208 | 652000032 | |
| Halterung für Schächte | A11, Edelstahl | Edelstahl (V4A) | 10.5 mm | ca. 0.8 kg | 506667 | 3600235066672 | 652000031 |
| Halterung für Schächte | A11, Edelstahl | Edelstahl (V4A) | 14 mm | ca. 0.8 kg | 503218 | 3600235032189 |
Sicherheitsaspekte
- Es dürfen ausschließlich bauaufsichtlich zugelassene Dübel verwendet werden.
- Die Vorschriften der Dübelhersteller sind einzuhalten.
- Die Befestigung am Bauwerk liegt über der Schienenbefestigung mit der Befestigungsklammer (Montageposition entsprechend ausführen).
- Eine gedrehte Montage ist nur in Ausnahmefällen vorgesehen.
Passende Artikel/Zubehör
- Tractel Steigschutzschiene (FABA A11) – Führungsschiene als Basis der Schacht-Steigschutzinstallation.
- Tractel Klemmen (FABA A11) – zur sicheren Befestigung der Schiene an Halterungen.
- Tractel A11 Steigschutzleiter – Leiterlösung mit Steigschutzsystem innerhalb FABA A11.
- Tractel Fangwagen FABA Klassik – mitlaufendes Auffanggerät als mobile Komponente im FABA A11-System.
