Enerpac Toolbox-Set SCTB-Serie

Die Enerpac SCTB-Serie sind kompakte Toolbox-Sets (All-in-One-Systeme) für 700 bar, die typische Aufgaben in Maintenance, Repair & Operations (MRO) abdecken: Komponenten bereitlegen, Zylinder schnell anschließen, Lasten heben, schieben oder (je nach Set) auch ziehen. Je nach Modell reicht das Spektrum von einer Essential-Parts-Komponentenbox (für vorhandene Hydraulikwerkzeuge) bis zu vollständigen Pumpen-Zylinder-Sets mit mehreren Hydraulikzylindern und Spreizzylinder.

Einsatzbereiche

• Instandhaltung und Service: schnelle Hydraulikversorgung direkt am Einsatzort
• Montage: Bauteile anheben, ausrichten, abstützen und kontrolliert bewegen
• Maschinen- und Anlagenbau: Press- und Richtarbeiten mit passenden Zylindern
• Baustelle: robuste Transportlösung, Werkzeuge sauber organisiert und geschützt

Varianten & Unterschiede

Die SCTB-Serie umfasst bei TOMANRO drei Kernvarianten mit identischem Betriebsdruck von 700 bar: SC00TBE als Komponenten-Toolbox für vorhandene Werkzeuge sowie SC05HTBE (bis 5 t) und SC10HTB (bis 10 t) als vollständige Pumpen-Zylinder-Sets. Der Hauptunterschied liegt in Kapazität, enthaltenen Zylindertypen (Allzweck, Niedrighöhe, Hohlkolben) und der Eignung für Heben/Schieben bzw. zusätzlich Ziehen.

Typische Inhalte (Kurzüberblick)

• SC00TBE: Systemkomponenten für schnelle Vor-Ort-Lösungen (z. B. Manometeradapter GA45GC, 2x Schlauch HC7206, Kupplungen CR400/CH604, Hydrauliköl HF95X).
• SC05HTBE: Pumpe + Manometer + Schlauch + Hydrauliköl sowie Allzweckzylinder (z. B. RC51, RC53, RC55) und WR5 Spreizzylinder.
• SC10HTB: stärkere Auslegung mit 2-stufiger Handpumpe (z. B. P392), Allzweckzylinder RC106, Niedrighöhenzylinder (RCS101, RSM100), Hohlkolbenzylinder RCH123, WR5 und Grundplatte für stabile Kraftübertragung.

Häufige Fehler in der Praxis

• Kuppeln unter Druck: Schnellkupplungen nur im drucklosen Zustand verbinden/trennen, sonst drohen Schäden und Leckagen.
• Seitlast am Zylinder: Zylinder sind für axiale Belastung ausgelegt; Querkräfte beschädigen Kolbenstange und Dichtungen.
• Falsche Aufstandsfläche: ohne geeignete Grundplatte oder tragfähigen Untergrund steigt das Kipp- und Setzrisiko.
• Manometer ignorieren: ohne Druckkontrolle werden Blockaden, Überlasten und Druckspitzen zu spät erkannt.
• Schlauchführung vernachlässigen: Knicke/Schürfen verringern die Lebensdauer von 700 bar-Schläuchen deutlich.

Sicherheitsaspekte & Normen

Für die Auslegung und den sicheren Betrieb von Hydrauliksystemen gilt als zentrale Referenz ISO 4413 (Sicherheitsanforderungen für hydraulische Anlagen und deren Komponenten). In der Anwendung bedeutet das: Druck kontrolliert aufbauen und vollständig abbauen, Verbindungen nur drucklos lösen, Lasten mechanisch sichern und den Gefahrenbereich bei Lastbewegungen freihalten.

• PPE: Schutzbrille und geeignete Handschuhe bei Hochdruckarbeiten
• Leckage-Gefahr: Hochdrucköl kann gefährliche Einspritzverletzungen verursachen
• Last sichern: niemals ausschließlich hydraulisch „halten“
• Sichtprüfung: Kupplungen, Schläuche, Zylinder und Manometer vor jedem Einsatz prüfen

Passende/benötigte Artikel (möglichst Enerpac)

Für eine saubere Systemintegration passen besonders CR400-Kupplungsmuffen und CH604-Kupplungsstecker (einheitliche Kupplungsserie im System), zusätzliche Hochdruckschläuche (z. B. HC7206C in anderer Länge), Hydrauliköl (z. B. HF95X) sowie bei wiederkehrenden Hebeaufgaben passende Allzweckzylinder (z. B. RC-Serie) oder Niedrighöhenzylinder für beengte Einbausituationen. Für kontrolliertes Arbeiten empfiehlt sich außerdem ein gut ablesbares Manometer bzw. eine passende Manometeradapterbaugruppe (z. B. GA45GC).

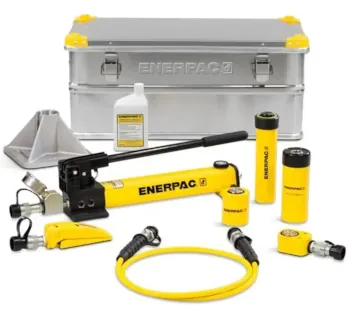

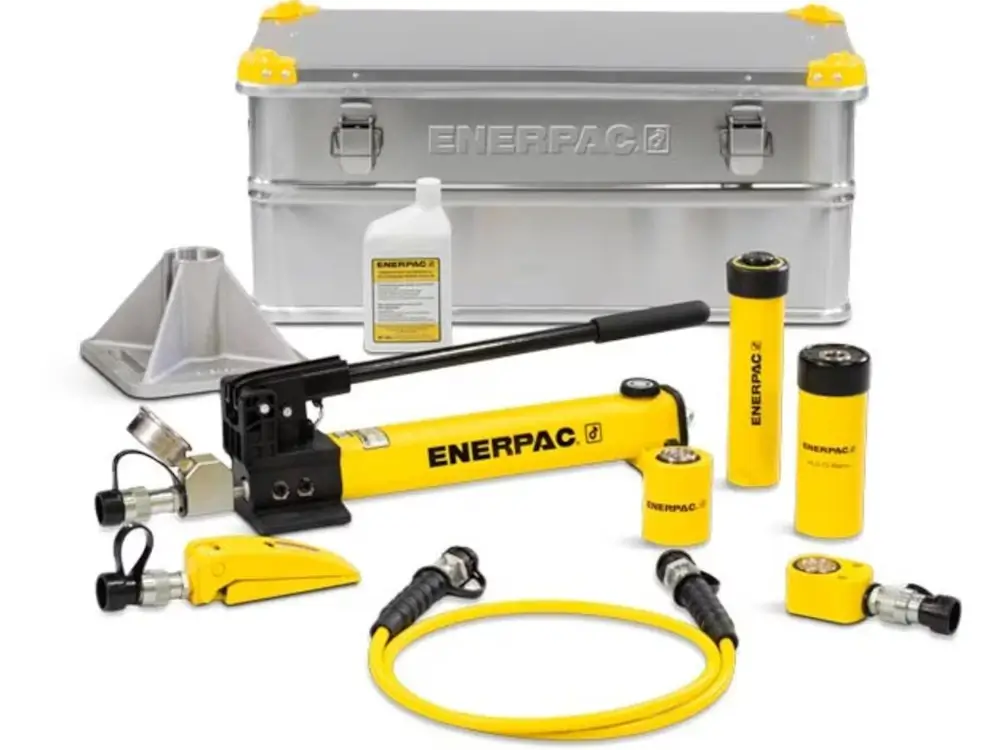

Produktbild (Beispiel)

Beispielabbildung eines SCTB-Toolbox-Sets zur schnellen Einordnung der enthaltenen Pumpe, Zylinder und Systemkomponenten.
