RR - Industrietechnik Staplerschaufel RS

Die Staplerschaufel Typ RS von RR - Industrietechnik ist ein robustes Stapler-Anbaugerät für das schnelle Aufnehmen, Transportieren und Entleeren von Schüttgut sowie großen Schneemassen. Sie wird über die Gabelzinken aufgenommen und lässt sich per Seilzug vom Staplersitz aus kippen, sodass Arbeitsabläufe ohne Absteigen deutlich effizienter werden.

Charakteristisch sind die nach vorn ausgelegte Schürfleiste (für besseres Unterschieben) und eine Verriegelungsvorrichtung der Schaufelmulde; der Kippvorgang wird bei den RS-Modellen als Schwerkraft-Auslösung beschrieben.

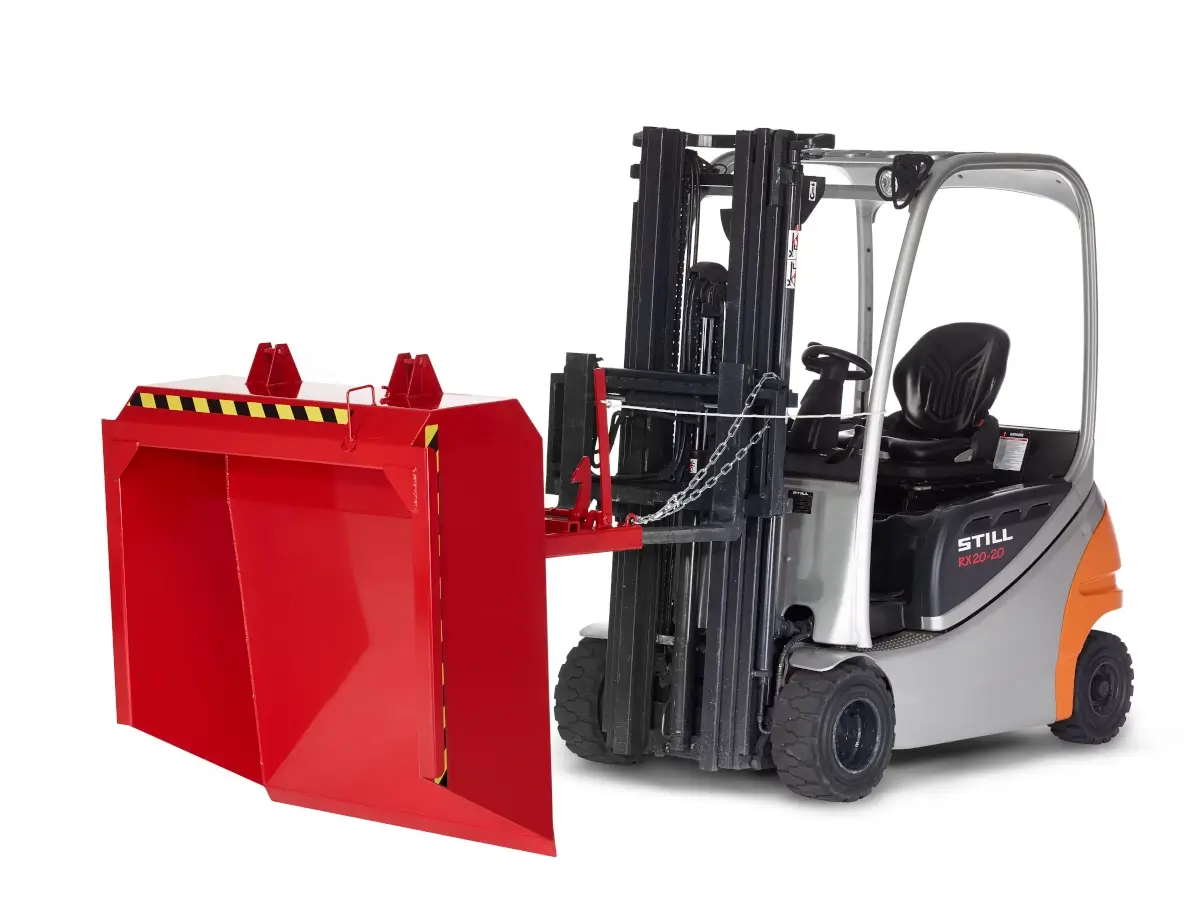

Abbildung: Beispielansicht der Staplerschaufel RS (Quelle: TOMANRO). Abbildung kann vom Original abweichen.

Einsatzbereiche

• Winterdienst auf Betriebshöfen: Räumen und Umschlagen von Schnee in größeren Mengen.
• Recycling & Entsorgung: Handling von sperrigem, grobem Schüttgut und Mischfraktionen.
• Bauhof & Instandhaltung: Aufnehmen von Splitt, Sand, Kehrgut und Materialresten.
• Produktion & Lager: innerbetrieblicher Transport von Schüttgütern zu Sammel- oder Verladestellen.

Varianten & Unterschiede (Baureihe RS)

Die RS-Baureihe wird in mehreren Volumina und Abmessungen angeboten. Unterschiede ergeben sich vor allem aus Inhalt, Traglast, Baumaßen (Rangierfähigkeit/Einfüllhöhe) sowie je nach Typ aus den Einfahrtaschenmaßen (Passung zu Ihren Gabelzinken).

• RS 50 (0.50 m³): kompakt für enge Wege und kleinere Materialmengen.
• RS 75 (0.75 m³): guter Allrounder für Hof- und Winterdiensteinsätze.
• RS 100 (1.00 m³): hohe Umschlagleistung bei typischer 2.000 kg Traglast.
• RS 150 (1.50 m³): maximales Volumen bei großflächiger Schneeräumung/Schüttgutumschlag.

Technische Daten (Beispiele aus TOMANRO-Ausführungen)

Praxis-Tipp: Prüfen Sie zusätzlich die Einfahrtaschenmaße (A/B/C) und die zulässige Gabelzinken-Abmessung. Herstellerangaben nennen je nach Typ z. B. A/B/C = 440/200/60 mm (RS-50/RS-75) bzw. 570/200/60 mm (RS-100) – das ist entscheidend für sicheren Sitz und Lastverteilung.

Bedienung & Entleerung

Die Schaufel wird über die Gabelzinken aufgenommen und gegen unbeabsichtigtes Abrutschen gesichert. Zum Entleeren wird der Seilzug vom Staplersitz aus betätigt; die Mulde kippt dann kontrolliert, wobei der Kippvorgang als Schwerkraft-Auslösung beschrieben ist. Eine Verriegelungsvorrichtung hält die Mulde im Fahrbetrieb geschlossen.

• Schürfleiste aus Messerstahl/Spezialstahl: erleichtert das Unterschieben unter Schüttgut und Schneemassen.
• Verriegelung vor jeder Fahrt prüfen: nur verriegelt verfahren.
• Entleerzone freihalten: niemand im Schwenk-/Kippbereich.

Häufige Fehler in der Praxis

• Überladung (Gewicht oder verdichtetes Material): reduziert Standsicherheit und erhöht Verzug/Verschleiß.
• Falsche Aufnahme: Zinken nicht vollständig in den Taschen → Risiko von Abrutschen/Verkanten.
• Fahren mit angehobener Schaufel: unnötig hoher Schwerpunkt, erhöhtes Kipp- und Bremsrisiko.
• Kippen ohne Freiraum: Material prallt gegen Bordwände/Containerkanten, unkontrolliertes Ausschütten möglich.
• Seilzug falsch geführt: Scheuerstellen, Hängenbleiben oder ruckartiges Öffnen.

Sicherheitsaspekte & Normen

Bei Flurförderzeugen mit Anbaugeräten muss die Kombination aus Stapler und Anbaugerät aufeinander abgestimmt sein und die Standsicherheit in allen Arbeitsstellungen erhalten bleiben. Vor Einsatz ist zu prüfen, ob das Anbaugerät bestimmungsgemäß befestigt ist und weder die Tragfähigkeit des Anbaugeräts noch die des Staplers überschritten wird.

• DGUV Vorschrift 68: Anforderungen an den Einsatz von Flurförderzeugen mit Anbaugeräten (u. a. Abstimmung/Befestigung/Tragfähigkeit).
• Gefahrenbereich beim Kippen absperren: Quetsch- und Scherstellen, Materialaustritt, Anstoßgefahr.
• Resttragfähigkeit beachten: Anbaugeräte verändern den Lastschwerpunkt – Traglastdiagramm/Herstellerfreigaben prüfen.

Passende Artikel (ergänzend, möglichst RR - Industrietechnik)

Je nach Einsatz lässt sich die Staplerschaufel sinnvoll mit weiteren RR-Anbaugeräten kombinieren: Ein Schneeschieber für das flächige Räumen (Schaufel für den Abtransport/Verladen), ein Kranarm für punktuelle Hebevorgänge oder ein Kippbehälter für sortenreines Sammeln und definiertes Entleeren von Schüttgut.
