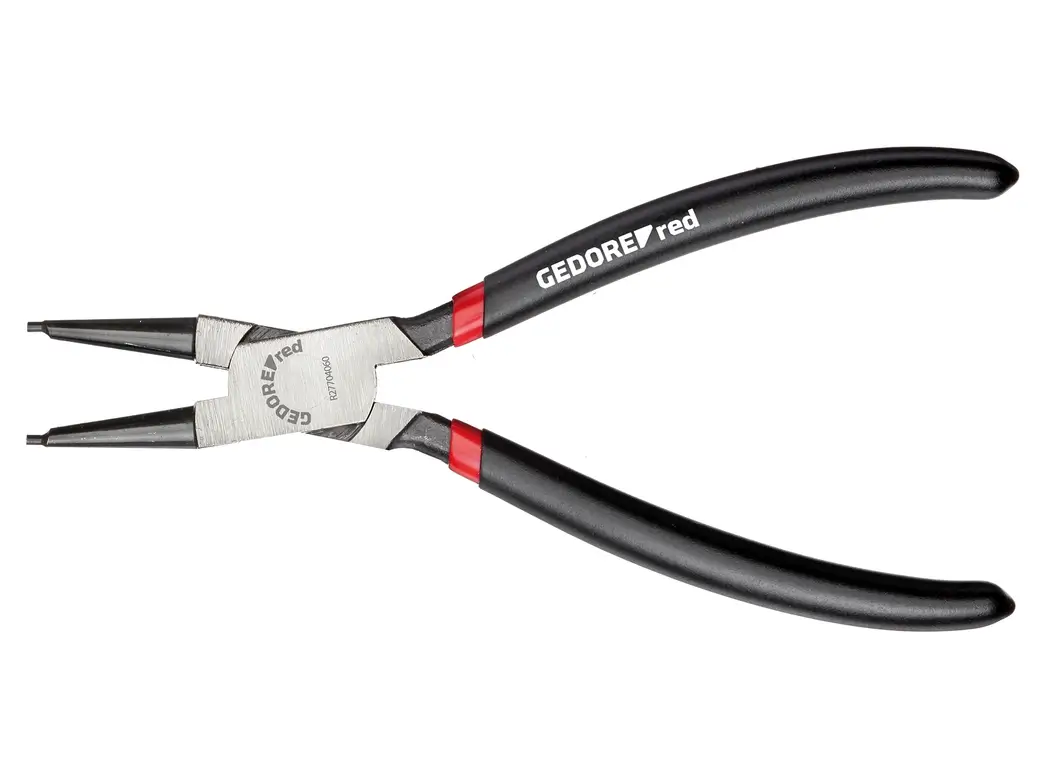

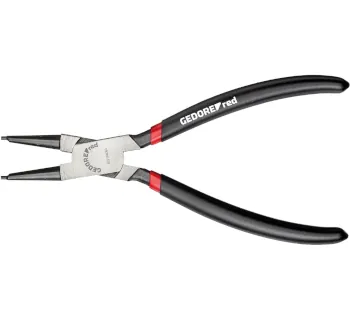

GedoreRed Innenringzange gerade
Die GedoreRed Innenringzange gerade ist eine Innensicherungsringzange nach DIN 5256 Form C für Sicherungsringe nach DIN 472 in Bohrungen und ermöglicht mit geraden Präzisionsspitzen das kontrollierte Montieren und Demontieren. Sie besteht aus Chrom-Vanadium-Stahl, besitzt getauchte Griffhüllen und ist in Größen für Bohrungsdurchmesser von 12 mm, 19 mm und 40 mm erhältlich.
- Normen: Zange DIN 5256 Form C, Sicherungsringe DIN 472, Zuordnung DIN 984
- Gerade Präzisionsspitzen für sauberes Ansetzen im Ring
- Einsatz: Innenringe in Bohrungen (Montage/Demontage)
- Werkstoff: Chrom-Vanadium-Stahl
- Griff: getauchte Griffhüllen für sicheren Halt
- Varianten: für Bohrungsdurchmesser 12 mm (J1), 19 mm (J2), 40 mm (J3)
- Spitzen-Ø: 1.3 mm (J1), 1.8 mm (J2), 2.3 mm (J3)
Die GedoreRed Innenringzange gerade ist eine Innensicherungsringzange nach DIN 5256 Form C für Sicherungsringe nach DIN 472 in Bohrungen und ermöglicht mit geraden Präzisionsspitzen das kontrollierte Montieren und Demontieren. Sie besteht aus Chrom-Vanadium-Stahl, besitzt getauchte Griffhüllen und ist in Größen für Bohrungsdurchmesser von 12 mm, 19 mm und 40 mm erhältlich.
- Normen: Zange DIN 5256 Form C, Sicherungsringe DIN 472, Zuordnung DIN 984
- Gerade Präzisionsspitzen für sauberes Ansetzen im Ring
- Einsatz: Innenringe in Bohrungen (Montage/Demontage)
- Werkstoff: Chrom-Vanadium-Stahl
- Griff: getauchte Griffhüllen für sicheren Halt
- Varianten: für Bohrungsdurchmesser 12 mm (J1), 19 mm (J2), 40 mm (J3)
- Spitzen-Ø: 1.3 mm (J1), 1.8 mm (J2), 2.3 mm (J3)
Informationen: Innenringzange gerade
Die GedoreRed Innenringzange gerade ist eine Innensicherungsringzange für das kontrollierte Montieren und Demontieren von Innensicherungsringen in Bohrungen. Durch gerade Präzisionsspitzen lässt sich der Sicherungsring sicher greifen, gezielt zusammendrücken und in Nuten positionieren oder entnehmen – insbesondere bei typischen Wartungs- und Montagearbeiten an Lager- und Gehäusebohrungen.
Die Zange ist als Ausführung nach DIN 5256 Form C ausgelegt und für Sicherungsringe nach DIN 472 vorgesehen; die Auswahl der passenden Größe erfolgt über den Bohrungsdurchmesser gemäß DIN 984. Für den Werkstatt- und Instandhaltungseinsatz sind getauchte Griffhüllen sowie Chrom-Vanadium-Stahl als Werkstoff ausgewiesen.
Einsatzbereiche
Typische Anwendungen sind Montage- und Instandhaltungsarbeiten an Baugruppen mit Innensicherungsringen, bei denen der Ring in einer Bohrung sitzt und präzise geführt werden muss.
- Instandhaltung an Maschinen, Aggregaten und Baugruppen mit Sicherungsringen in Bohrungen
- Maschinenbau und Fertigung (Serienmontage von Lager- und Gehäuseeinheiten)
- Werkstatt-Einsatz bei Reparaturen an Lagerstellen, Getrieben und Gehäusen
- Montage von Sicherungsringen in geradlinig zugänglichen Bohrungen durch gerade Spitzen
Varianten und Unterschiede
Die Innenringzange ist in mehreren Größen verfügbar; die Auswahl erfolgt nach dem Bohrungsdurchmesser. Varianten unterscheiden sich in Größe (J1/J2/J3), Spitzen-Ø sowie Gewicht.
Sicherheitsaspekte und Normen
Als Zange nach DIN 5256 Form C (Innenringzange mit geraden Spitzen) ist sie für Sicherungsringe nach DIN 472 vorgesehen; die Zuordnung der richtigen Zangengröße erfolgt über den Bohrungsdurchmesser gemäß DIN 984. Für eine sichere Handhabung ist wichtig, dass die Spitzen vollständig in den Ringbohrungen sitzen und die Zange passend zur Ring-/Bohrungsgröße gewählt wird, um ein Abrutschen und das unkontrollierte Lösen des Rings zu vermeiden.
- DIN 5256 Form C: Bauform der Zange (Innenringe, gerade Spitzen)
- DIN 472: Normbezug für Innensicherungsringe in Bohrungen
- DIN 984: Normbezug zur Auswahl nach Bohrungsdurchmesser
Technische Merkmale
| Merkmal | Angabe |
|---|---|
| Produkttyp | Innensicherungsringzange (gerade) |
| Ausführung | DIN 5256 Form C |
| Spitzen | Gerade Präzisionsspitzen |
| Normbezug Sicherungsringe | DIN 472 |
| Normbezug Bohrungsdurchmesser | DIN 984 |
| Griffhüllen | Getauchte Griffhüllen |
| Werkstoff | Chrom-Vanadium-Stahl |
Ausführungen
| Modell | Größe | Bohrungsdurchmesser | Spitzen-Ø | Gewicht ca. | Artikel-Nr. | EAN/GTIN | Griffhüllen |
|---|---|---|---|---|---|---|---|
| R27704025 | J1 | 12 mm | 1.3 mm | 0.081 kg | GEDRED3301143 | 4060833011433 | Getauchte Griffhüllen |
| R27704060 | J2 | 19 mm | 1.8 mm | 0.15 kg | GEDRED3301144 | 4060833011440 | Getauchte Griffhüllen |
| R27704100 | J3 | 40 mm | 2.3 mm | 0.208 kg | GEDRED3301145 | 4060833011457 | Getauchte Griffhüllen |
Passende Artikel/Zubehör
Für unterschiedliche Einbausituationen rund um Innen- und Außensicherungsringe sind ergänzende Zangenformen und ein Set praxistauglich.
- GedoreRed Innenringzange gewinkelt für beengte Einbaulagen
- GedoreRed Außenringzange gerade für Sicherungsringe auf Wellen
- GedoreRed Außenringzange gewinkelt für schwer zugängliche Stellen an Wellen
- GedoreRed Sicherungsringzangen-Satz (Innen/Außen, gerade/gewinkelt) für die Grundausstattung
