Dorner Stahl-Flachförderband GF-80

Das Stahl-Flachförderband GF-80 von Dorner ist ein robustes Gurtförderband für den innerbetrieblichen Materialfluss, wenn eine hohe Gesamtbandbelastung und eine flexible Integration in Anlagen, Arbeitsplätze oder Transportstrecken gefragt ist. Der Aufbau basiert auf einem Qualitäts-Stahlprofil mit stoßfester Zweikomponenten-Lackierung und einem Lochraster zur schnellen Montage von Zubehör, wodurch sich das System praxisnah an wechselnde Förderaufgaben anpassen lässt.

Je nach Ausführung erfolgt der Antrieb mit konstanter Bandgeschwindigkeit oder stufenlos regelbar über Frequenzregler; die Getriebemotoranordnung kann dabei unterhalb oder seitlich ziehend sowie links oder rechts ausgeführt werden. Für die Aufstellung stehen Ständersysteme bis hin zu fahrbaren Ausführungen mit Sicherheitsrädern zur Verfügung, sodass stationäre und mobile Einsatzkonzepte abgebildet werden können.

Einsatzbereiche

• Intralogistik: Puffer- und Übergabestrecken, Kommissionier- und Verpackungsarbeitsplätze, Materialbereitstellung.
• Produktion & Montage: Takt- und Zuführstrecken für Baugruppen und Stückgut, Handarbeitsplätze mit definierter Fördergeschwindigkeit.
• Automatisierung: Integration als Zu- und Abführband in Maschinen, Prüf- und Sortierstationen.
• Industrieumfeld: Anwendungen mit höherer Gesamtbandbelastung (ausführungsabhängig).

Varianten & Konfigurationen

Unterschiede der Varianten

• Antriebskonzept:
  • Konstante Bandgeschwindigkeit (fest definierte Geschwindigkeiten).
  • Stufenlos regelbare Bandgeschwindigkeit über digitalen Frequenzregler (ausführungsabhängig).
• Getriebemotor-Position: unterhalb oder seitlich ziehend, jeweils links oder rechts realisierbar.
• Belastungskonzept:
  • Standard für Gesamtbandbelastung bis 70 kg.
  • Höhere Belastungen nach Rücksprache bzw. Ausrüstung möglich.
• Aufstellung: Ständersysteme bis hin zu fahrbaren Ausführungen mit Sicherheitsrädern (ausführungsabhängig).

Baureihen-Hinweis

Die GF-80-Dokumentation umfasst auch weitere Ausführungen der Serie (u. a. GF-80-M, GF-80-Magnet, GF-80-RDG, GF-80-S sowie verwandte GK-80-Varianten).

Sicherheitsaspekte & Normen

Sicherheitsfunktionen und Schutzkonzept (aus Bedienungsanleitung)

• Einklemm-/Einzugsstellen: Dorner-Förderbänder sind mit Spaltschutz an den Umlenk-/Antriebsrollen ausgerüstet, um das Risiko von Verletzungen an laufendem Gurt und Rollen zu minimieren.
• Elektrische Sicherheit: Alle Teile sind geerdet; zusätzlich ist eine Schutzeinrichtung vorgesehen, die bei Überlast oder Überhitzung die Stromzufuhr unterbricht (ausführungsabhängig).
• Not-Halt: Jedes Förderband verfügt über einen Not-Aus-Schalter zum schnellen Stillsetzen im Gefahrenfall (ausführungsabhängig bzw. bauseitig sicherzustellen, falls nicht mitgeliefert).
• Betriebsorganisation: Funktionstest sicherheitsrelevanter Abschaltungen wird als regelmäßige Maßnahme empfohlen; Arbeiten an Mechanik und Elektrik nur durch qualifiziertes Personal.
• Verbotene Nutzung: Berühren des laufenden Gurtes ist untersagt; Personentransport auf dem Gurt ist nicht zulässig.
• Einsatzumgebung: Standardausführungen sind für Innenbereich vorgesehen und nicht für feuchte/nasse Orte oder Ex-Bereiche geeignet; Sonderausführungen sind nach Abstimmung möglich.

Technische Daten

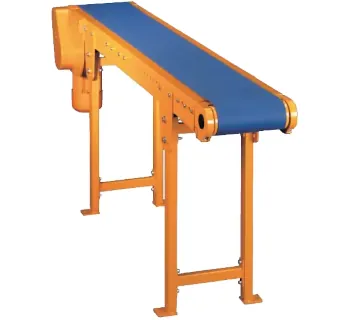

Beispielansicht des GF-80 zur Orientierung (Rahmen, Antriebseinheit und Ständeraufbau können je nach Ausführung abweichen).

Passende Artikel/Zubehör

• Ständersysteme (ein- oder mehrstützig) sowie fahrbare Ausführung mit Sicherheitsrädern (ausführungsabhängig).
• Digitaler Frequenzregler für stufenlose Bandgeschwindigkeitsregelung (ausführungsabhängig).
• Motorschutz / Sicherheitsabschaltung inkl. Not-Aus (ausführungsabhängig).
• Gurtoptionen mit Mitnehmerleisten und Wellkanten (ausführungsabhängig).
