Bauer Späne-Kippmulde SKN

Die Späne-Kippmulde SKN von Bauer ist eine besonders niedrige Kippmulde zum Sammeln und Entsorgen von Metallspänen direkt unter spanabhebenden Maschinen oder am Späneförderer. Serienmäßig ist die Mulde öl- und wasserdicht verschweißt und verfügt über Siebblech sowie Ablasshahn 1", um Kühlschmierstoffe von Spänen zu trennen und Emulsionen kontrolliert abzulassen. Über Einfahrtaschen wird die Mulde sicher mit dem Stapler aufgenommen; die kippbar gelagerte Mulde mit Handgriff ermöglicht eine einfache ebenerdige Entleerung.

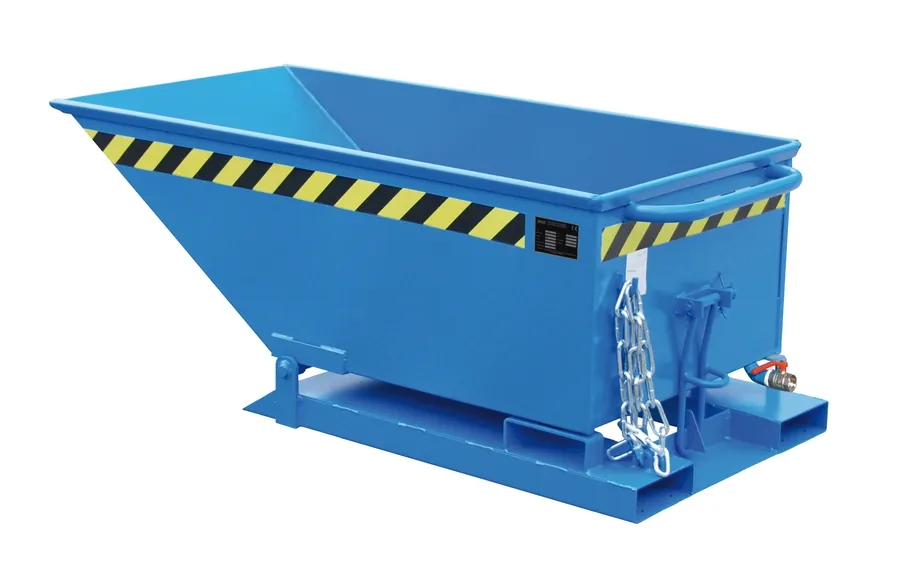

Abbildung: Späne-Kippmulde SKN (Quelle: TOMANRO).

Einsatzbereiche

Die SKN ist überall dort sinnvoll, wo Späne mit Flüssigkeitsanteil anfallen und ein Behälter mit sehr niedriger Bauhöhe benötigt wird:

• Zerspanung: Dreh-/Fräszentren, CNC-Zellen, Schleifplätze (Späne unter Maschine/Späneförderer)
• Werkstatt & Instandhaltung: Sammeln von Metallspänen, Verschnitt und Industrieabfällen
• Produktion: Schüttgüter und Reststoffe mit Bedarf an Trennung von Flüssigkeit/Feststoff
• Entsorgung: kontrollierte Abgabe von Spänen und KSS-Emulsionen in geeignete Sammelsysteme

Aufbau und Funktionsprinzip

• Niedrige Mulde: passt unter niedrige Maschinen und bei geringem Späneauswurf
• Siebblech + Ablasshahn 1": trennt Flüssigkeiten von Feststoffen, Emulsionen gezielt ablassen
• Öl- und wasserdicht verschweißt: sauberes Handling von KSS-behafteten Spänen
• Einfahrtaschen: Aufnahme mit dem Gabelstapler, innerbetrieblicher Transport
• Kippbar gelagert mit Handgriff: ebenerdige Entleerung ohne Seilzug
• Optional: Räder zum Verfahren ohne Stapler, verzinkter Deckel (2-seitig zu öffnen)

Varianten und Unterschiede

Die SKN-Baureihe wird typischerweise in zwei Größen angeboten. Entscheidend für die Auswahl sind Volumen, Abmessungen (Platz unter der Maschine) sowie die Schüttkantenhöhe.

Bei der Oberfläche sind je nach Einsatzumgebung pulverbeschichtete Varianten (z. B. RAL 2000, RAL 3000, RAL 5012, RAL 6011, RAL 7005, RAL 7021) oder feuerverzinkte Ausführungen üblich; Rollen- und Deckeloptionen erleichtern Transport und Schutz vor Fremdstoffen.

Häufige Fehler in der Praxis

• Überladung: Metallspäne (v. a. nass) sind schwer – Tragfähigkeit und Fahrwege realistisch auslegen.
• Unzureichende Siebreinigung: zugesetztes Sieb reduziert die Trennleistung und verlängert Ablasszeiten.
• Ablasshahn ohne Auffangkonzept: Emulsionen nur in geeignete, gekennzeichnete Behälter ableiten und fachgerecht entsorgen.
• Unsichere Stapleraufnahme: Einfahrtaschen vollständig aufnehmen, Last stabil führen und ruckartige Fahrmanöver vermeiden.
• Kippen im Personenbereich: Quetsch- und Anstoßgefahr im Kippbereich – Bereich sperren und Sichtkontakt sicherstellen.

Sicherheitsaspekte und Normen

Als Stapler-Anbaugerät darf die SKN nur eingesetzt werden, wenn Behälter, Stapler und Prozess aufeinander abgestimmt sind. Vor dem Verfahren sind Aufnahme, Standsicherheit und zulässige Tragfähigkeit zu prüfen; beim Kippen ist der Gefahrenbereich freizuhalten und das Material kontrolliert auszubringen.

• DGUV Vorschrift 68: sicherer Betrieb von Flurförderzeugen und Einsatz von Anbaugeräten (Kombinationen/Tragfähigkeiten beachten).
• ASR A1.3: gelb-schwarze Sicherheitsmarkierungen an Hindernissen und Gefahrstellen (z. B. Kippzone, Fahrwege).
• DIN EN ISO 12100: Vorgehen zur Risikobeurteilung und Risikominderung (als Leitlinie für sichere Prozesse/Arbeitsmittel).

Passende Artikel und Zubehör

Für einen durchgängigen Späneprozess rund um die SKN sind folgende Ergänzungen besonders praxisnah:

• Radsatz (optional) zum Verfahren ohne Stapler (z. B. kurze Wege in der Werkstatt)
• Verzinkter Deckel (2-seitig zu öffnen) als Schutz vor Fremdstoffen und zur Reduzierung von Spritz-/Verweh-Effekten
• Späne-Kippmulde SKK (Bauer) als Alternative, wenn eine kastenförmige Mulde statt niedriger Bauart benötigt wird
• Kippmulde KS (Bauer) für Anwendungen mit höherer Flexibilität bei Transport und Entleerung
• Kippbehälter-Systeme (Bauer) für größere Volumina oder andere Entleerlogik (z. B. Abrollsysteme)
