RR - Industrietechnik Spänekipper Typ RUK-S

Der Spänekipper RUK-S ist ein robustes Stapler-Anbaugerät zum Sammeln und Transportieren von Schüttgütern (z. B. Späne, Granulate, Verschnitt) und eignet sich durch die niedrige Bauhöhe besonders als Beistell-Behälter direkt an Maschinen. Ein Lochblechdoppelboden mit Ablasshahn ermöglicht die einfache Trennung von Flüssigkeiten und Feststoffen; der Doppelboden ist zur Reinigung entnehmbar. Für eine reibungslose Entleerung sorgt die Abfangschere mit Zugfeder; die Auslösung erfolgt ergonomisch per Seilzug, zusätzlich verhindert eine Kettensicherung das Abrutschen von den Gabelzinken. :contentReference[oaicite:0]{index=0}

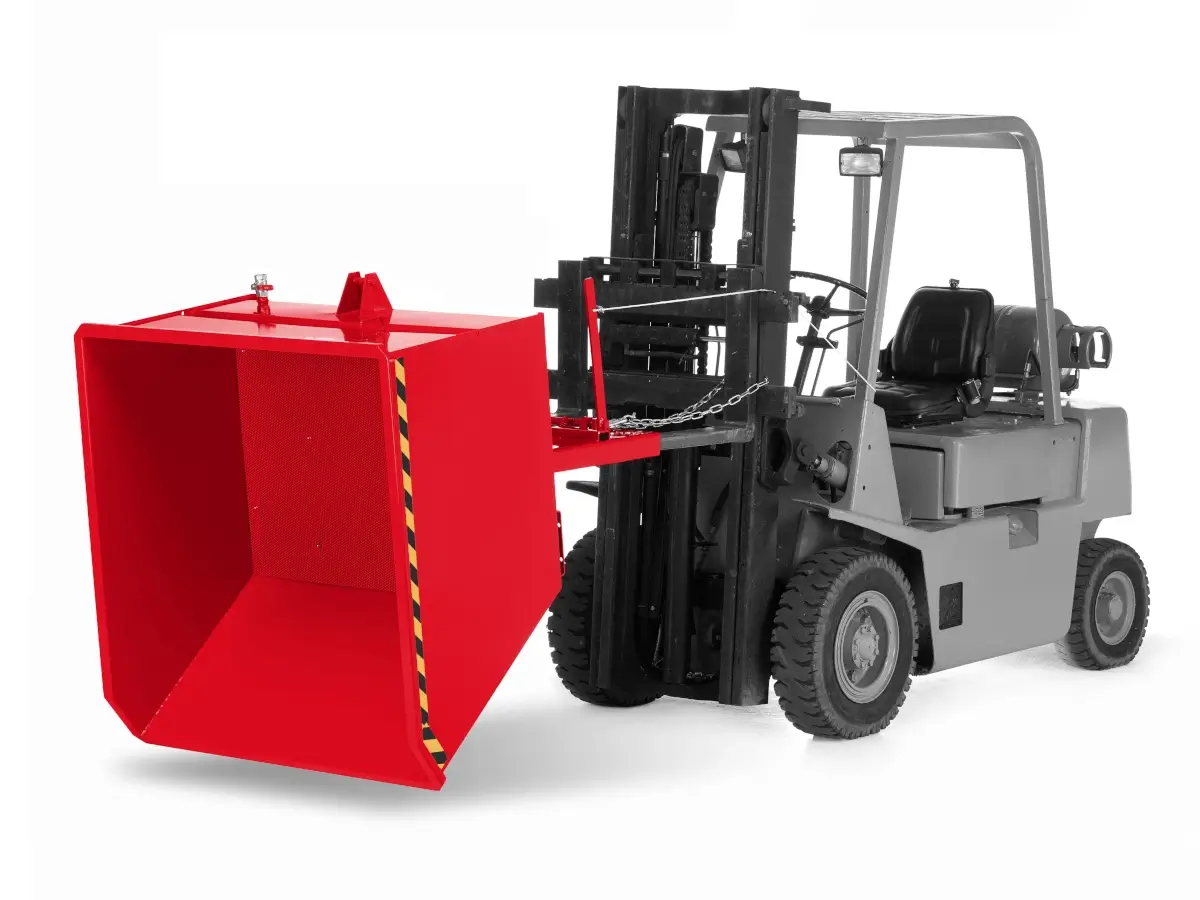

Abbildung: Spänekipper Typ RUK-S (Quelle: TOMANRO).

Einsatzbereiche

Der RUK-S ist für Arbeitsplätze geeignet, an denen Späne und schüttfähige Reststoffe anfallen und Flüssigkeiten (z. B. Kühlschmierstoff/Emulsion) sauber separiert werden sollen:

• Zerspanung: Dreh-/Fräsbereiche, CNC-Zellen, Schleifplätze
• Produktion & Montage: Sortieren und Abtransport von Verschnitt, Granulat, Schüttgut
• Werkstatt & Instandhaltung: Sammelbehälter an Maschinen/Arbeitsplätzen mit kurzen Entleerzyklen
• Entsorgung/Logistik: innerbetrieblicher Transport zur Sammelstelle oder in Container

Aufbau und Funktionsprinzip

• Lochblechdoppelboden: Feststoffe werden zurückgehalten, Flüssigkeiten laufen in den Sammelraum ab
• Ablasshahn: kontrolliertes Ablassen der getrennten Flüssigkeit
• Doppelboden entnehmbar: schnelle Reinigung und Wiederinbetriebnahme
• Abfangschere mit Zugfeder: unterstützt eine reibungslose Entleerung
• Seilzug-Entriegelung: Bedienung vom Staplersitz, ergonomisch und zeitsparend
• Kettensicherung: reduziert das Risiko des Abrutschens von den Gabelzinken

Die Konstruktion ist auf hohe Beanspruchung ausgelegt (u. a. 3.0 mm Stahlblech mit Randverstärkung und Grundrahmen aus 6.0 mm Stahlblech mit Querverstärkung). :contentReference[oaicite:1]{index=1}

Varianten und Unterschiede

Die Baureihe RUK-S wird in mehreren Größen angeboten. Entscheidend für die Auswahl sind Inhalt, Traglast und die Schüttkantenhöhe (z. B. passend zur Maschinenhöhe und zum gewünschten Entleerprozess). :contentReference[oaicite:2]{index=2}

Oberflächen sind typischerweise pulverbeschichtet (verschiedene RAL-Farben) oder feuerverzinkt für erhöhte Korrosionsbeständigkeit. :contentReference[oaicite:3]{index=3}

Häufige Fehler in der Praxis

• Resttragfähigkeit falsch bewertet: Anbaugerät und Lastschwerpunkt verändern die Staplerkennwerte – Überlast vermeiden.
• Kettensicherung nicht genutzt: erhöhtes Risiko des Abrutschens beim Rangieren oder beim Kippen.
• Seilzug ungünstig geführt: Scheuern/Quetschen am Mast kann zu Fehlfunktion oder erhöhtem Verschleiß führen.
• Doppelboden/Sieb nicht gereinigt: reduzierte Trennleistung, längere Standzeiten beim Ablassen und hygienische Probleme.
• Ablasshahn ohne Auffang- und Entsorgungskonzept: Flüssigkeiten nur in geeignete, gekennzeichnete Behälter ableiten.

Sicherheitsaspekte und Normen

Als Anbaugerät am Flurförderzeug ist der RUK-S nur mit geeigneter Unterweisung und klaren Betriebsregeln zu verwenden. Achten Sie auf die sichere Aufnahme auf den Gabelzinken, die Funktion der Verriegelung sowie auf ausreichend Platz im Kippbereich (Personen fernhalten).

• DGUV Vorschrift 68 (Flurförderzeuge): zentrale Vorgaben für sicheren Betrieb, Unterweisung und Einsatzbedingungen. :contentReference[oaicite:4]{index=4}
• ASR A1.3 (Sicherheitskennzeichnung): Hindernisse/Gefahrstellen sind dauerhaft und deutlich zu kennzeichnen (z. B. gelb-schwarze Sicherheitsmarkierungen). :contentReference[oaicite:5]{index=5}
• DIN EN ISO 12100: Leitsätze zur Risikobeurteilung und Risikominderung als Methodik für sichere Verwendung/Prozesse. :contentReference[oaicite:6]{index=6}

Passende Artikel und Zubehör

Für einen sauberen Prozess rund um den Spänekipper RUK-S sind je nach Anwendung folgende Ergänzungen sinnvoll (möglichst in RR-Systematik gehalten):

• Ersatz-/Wechseldoppelboden bzw. Reinigungskonzept (minimiert Stillstandszeiten)
• Auffangbehälter für abgelassene Flüssigkeiten (KSS/Emulsion) mit geeigneter Kennzeichnung
• Spänekipper Typ RSK-S als Alternative, wenn ein anderes Kipp-/Fahrwerkskonzept benötigt wird
• Kippbehälter für trockene Schüttgüter ohne Trennfunktion (wenn keine Flüssigkeitstrennung erforderlich ist)
