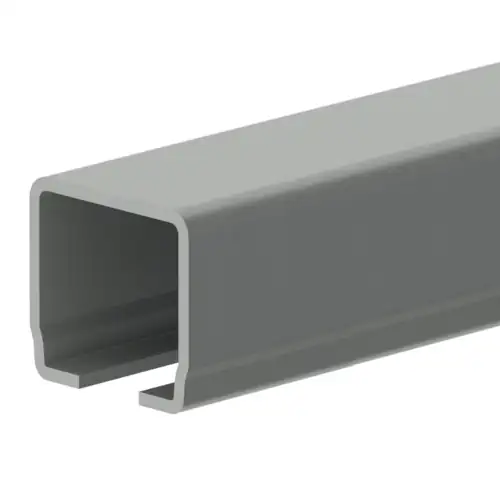

Spannarm ungelocht Länge 250 mm

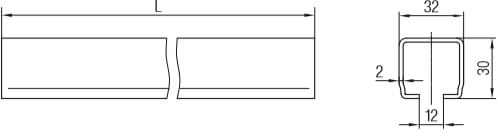

L = 250 mm

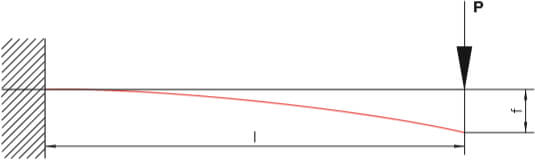

Die Belastbarkeit des Spannarms hängt vom Abstand der Last zum Festpunkt ab. Je größer die Entfernung desto geringer die zulässige Belastung. Sollte die Tragkraft nicht ausreichen kann auf ein stärkeres Spannarmprofil ausgewichen werden.

Spannarm 30 x 32 x 2 mm

Länge	l	0,25 m
Zul. Belastung	P	76,0 kg
Durchbiegung	f	0,08 cm

Montage von C-Schienen

Für die Montage der C-Schienen an bauseits vorhandenen Decken- und Wandkonstruktionen sind dafür geeignete Schienenhalter zu verwenden. C-Schienen lassen sich nicht nur parallel an einem Doppel-T-Träger anbringen. Die Firma Conductix-Wampfler hat viele unterschiedliche Halter und Adapter für jegliche Montagen der C-Schiene im Sortiment und ermöglicht so eine Adaptierung an fast jeder Struktur.
Die übliche Montage einer C-Schiene erfolgt am Ober- oder Untergurt eines Doppel-T-Trägers. Siehe hierzu folgende Beispiele:

Zudem stehen Anschweißhalter zur Verfügung, die mit dem Stahlträger fest verschweißt werden. Danach werden die Spannarme mit den Anschweißhaltern und die Schienenhalter mit den Spannarmen verschraubt. Siehe hierzu folgende Beispiele:
