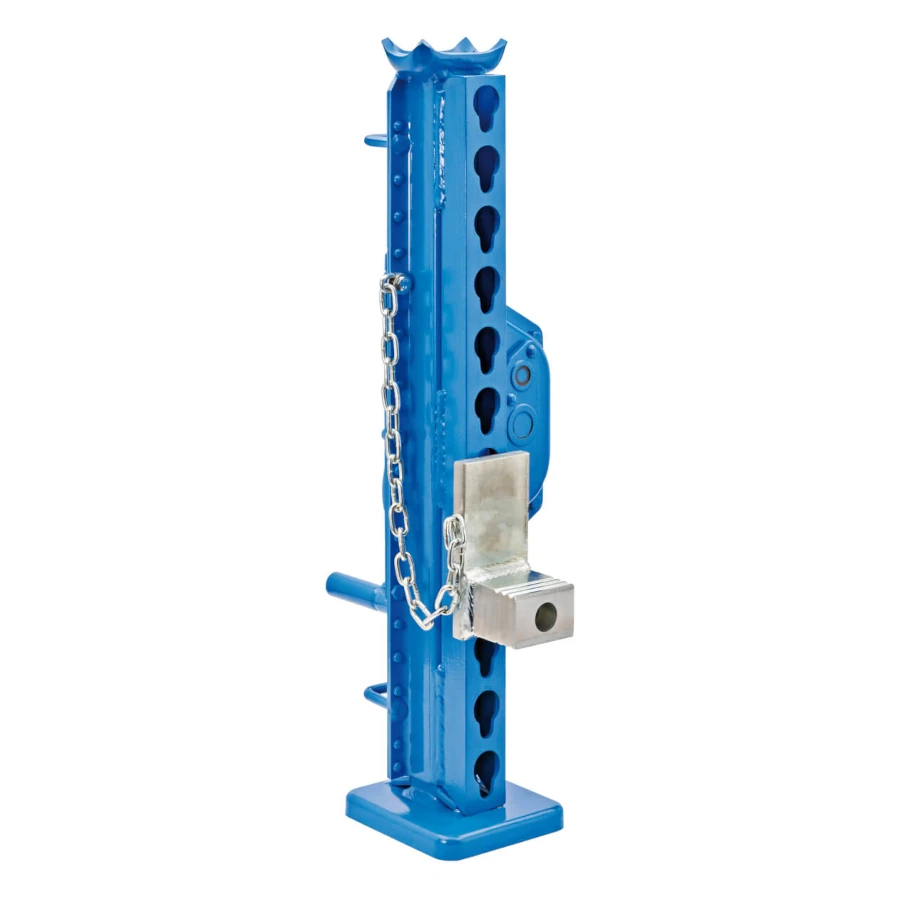

Stahlwinde mit verstellbarer Klaue STW-V 30  RAKU Ansicht 2
Abbildung kann abweichen vom Original

PFAFF
Stahlwinde mit verstellbarer Klaue STW-V 30 RAKU

Tragfähigkeit auf Klaue3000 kg
Bauhöhe725 mm
Hubhöhe350 mm
Klauenhöhe in tiefster Stellung70 mm
Tragfähigkeit auf Kopf3000 kg
Gewicht ca.23 kg
Artikel-Nr.: YALE-N01905005


Qualitätsmerkmale

  • Die Klaue kann beliebig auf der Verstellschiene versetzt werden.
  • Die Last wird entweder auf der verstellbaren Klaue, oder dem Kopf der Stahlwinde aufgenommen.
  • Robuste Bodenplatte für hohe Standsicherheit.
  • Keine Traglastreduzierung auf der Klaue.

751,50 €
%
UVP 835,00
( exkl. MwSt
Versandkostenfrei (innerhalb Deutschlands)
Lieferzeit: ca. 1 Woche
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ Tragfähigkeit auf KlaueBauhöheHubhöheKlauenhöhe in tiefster StellungArtikel-Nr. Preis (zzgl. ges. MwSt.)
PFAFF Stahlwinde mit verstellbarer Klaue STW-V 15 SIKUStahlwinde mit verstellbarer
Klaue STW-V 15 SIKU
1500 kg725 mm350 mm70 mmYALE-N01905000654,30 €
UVP 727,00
PFAFF Stahlwinde mit verstellbarer Klaue STW-V 15 RAKUStahlwinde mit verstellbarer
Klaue STW-V 15 RAKU
1500 kg725 mm350 mm70 mmYALE-N01905004710,10 €
UVP 789,00
PFAFF Stahlwinde mit verstellbarer Klaue STW-V 15 SifekuStahlwinde mit verstellbarer
Klaue STW-V 15 Sifeku
1500 kg725 mm350 mm70 mmYALE-N01905008auf Anfrage.
PFAFF Stahlwinde mit verstellbarer Klaue STW-V 30  SIKUStahlwinde mit verstellbarer
Klaue STW-V 30 SIKU
3000 kg725 mm350 mm70 mmYALE-N01905001697,50 €
UVP 775,00
PFAFF Stahlwinde mit verstellbarer Klaue STW-V 30  RAKUStahlwinde mit verstellbarer
Klaue STW-V 30 RAKU
3000 kg725 mm350 mm70 mmYALE-N01905005751,50 €
UVP 835,00
PFAFF Stahlwinde mit verstellbarer Klaue STW-V 30 SifekuStahlwinde mit verstellbarer
Klaue STW-V 30 Sifeku
3000 kg725 mm350 mm70 mmYALE-N01905009auf Anfrage.
PFAFF Stahlwinde mit verstellbarer Klaue STW-V 50  SIKUStahlwinde mit verstellbarer
Klaue STW-V 50 SIKU
5000 kg725 mm300 mm70 mmYALE-N01905002805,50 €
UVP 895,00
PFAFF Stahlwinde mit verstellbarer Klaue STW-V 50 RAKUStahlwinde mit verstellbarer
Klaue STW-V 50 RAKU
5000 kg725 mm300 mm70 mmYALE-N01905006872,10 €
UVP 969,00
PFAFF Stahlwinde mit verstellbarer Klaue STW-V 50 SifekuStahlwinde mit verstellbarer
Klaue STW-V 50 Sifeku
5000 kg725 mm300 mm70 mmYALE-N01905010auf Anfrage.
PFAFF Stahlwinde mit verstellbarer Klaue STW-V 100 SIKUStahlwinde mit verstellbarer
Klaue STW-V 100 SIKU
10000 kg725 mm300 mm70 mmYALE-N019050031.212,30 €
UVP 1.347,00
PFAFF Stahlwinde mit verstellbarer Klaue STW-V 100 RAKUStahlwinde mit verstellbarer
Klaue STW-V 100 RAKU
10000 kg792 mm300 mm70 mmYALE-N019050071.260,00 €
UVP 1.400,00
Weitere Modelle mit: Tragfähigkeit auf Klaue 3000 kg
Weitere Modelle mit:Tragfähigkeit auf Klaue 3000 kg
EAN/GTIN: 4025092347440

Beschreibung: PFAFF Stahlwinde mit verstellbarer Klaue STW-V 30 RAKU

Die Stahlwinde mit verstellbarer Klaue wurde so konstruiert, dass es möglich ist Lasten aus unterschiedlichen Höhen über die gesamte Länge der Stahlwinde aufnehmen bzw. absenken zu können. Dabei wird die verstellbare Klaue einfach in der Tragleiste auf die entsprechende Ansetzhöhe angepasst. Die Klaue kann hierbei beliebig in 55 mm Schritten auf der Verstellschiene versetzt werden.

Wahlweise kann die Last entweder mit der verstellbaren Klaue, oder dem Kopf der Stahlwinde aufgenommen werden. Bei Nutzung der Klaue muss keine Traglastreduzierung in Kauf genommen werden. Die Aufnahme der Klaue in der Tragleiste erfolgt über ein Einschwenken und Absetzen bis zum Einrasten. Über eine Kette ist sie mit der Stahlwinde unverlierbar verbunden.

Die Stahlwinde STW-V wird überwiegend für Wartungs- oder Instandsetzungsarbeiten verwendet und immer dann wenn Teile abzustützt oder unterfüttert werden müssen. Mit eingeklapptem Kurbelgriff lässt sie sich aufrecht lagern und benötigt nur einen geringen Stauraum. Gegenüber Hydraulikwerkzeugen hat sie den Vorteil, dass keine andere Krafquelle als die der Manpower erforderlich ist. Mit Hilfe der angeschweißten Handgriffe lässt sie sich leicht tragen und schnell in einsetzen.

Die Stahlwinde STW-V ist mit einer Ratschenkurbel RAKU ausgestattet. Diese verfügt über einen klappbaren Kurbelgriff, der bei Nichtbenutzung einfach aus dem Weg geklappt wird. Der Kurbelmechnismus birgt eine Lastdruckbremse, die zusammen mit der Sperrklinke lastabhängig wirkt. Je höher die Last desto größer die Bremswirkung.

Alternativ lässt sich die Stahlwinde mit einer Sicherheitskurbel SIKU oder einer Sicherheitsfederkurbel ausrüsten.


Pfaff Stahlwinden-Sicherheitskurbel SIKU Pfaff Sperrhaken mit Sperrklinke und Feder  für Stahlwinde


Die Ratschenkurbel RAKU hat gegenüber der Sicherheitskurbel den Vorteil, dass das Heben und Senken der Stahlwinde durch Kurbel- oder Ratschbewegungen erfolgt. Platzprobleme, die die Kurbelbewegung einschränken könnten werden so umgangen. Der Wahlschalter wird zum Drehen auf "Auf" gestellt und zum Senken auf "Ab". Die Ratschenkurbel verfügt über eine integrierte Lastdruckbremse, die in Kombination mit Sperrhaken, bei Drehung im Uhrzeigersinn und bei erhöhtem Kurbeldruck schließt. Hierbei dreht sich die Mutter der Kurbel auf die Gewindenabe und drückt die konischen Bremsscheiben beidseitig auf die Sperradscheibe. Die Sperradscheibe wird von den Sperrhaken blockiert und stoppt die Antriebswelle.
Dreht man die Kurbel gegen den Uhrzeigersinn, öffnet sich die Bremse und die Sperradscheibe wird wieder frei gegeben.

Masszeichnung von PFAFF Stahlwinde mit verstellbarer Klaue STW-V 30  RAKU

Abmessungen

Stahlwinde mit verstellbarer Klaue STW-V 3000 kg

A725mm
B130mm
C140mm
D100mm
E50mm
F70mm
G80mm
Hmm
Jmm
Kmm
Lmm
Mmm
N250mm
