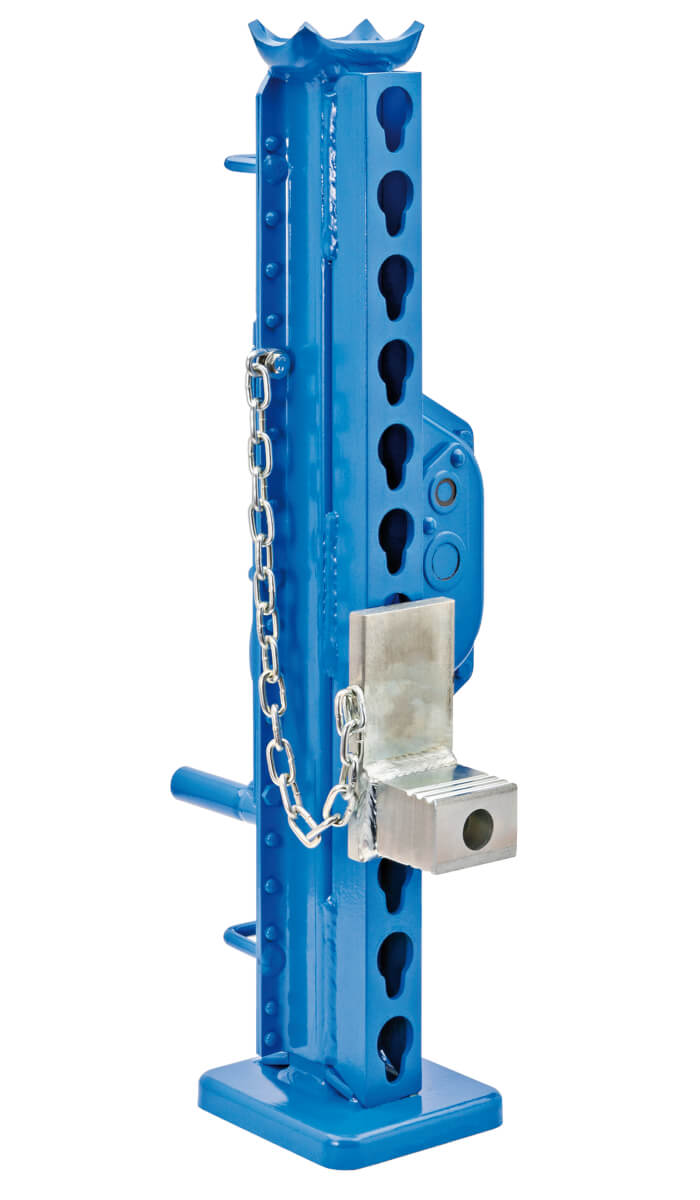

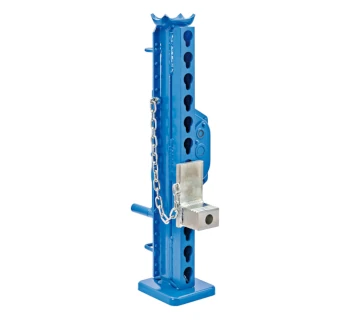

PFAFF Stahlwinde mit verstellbarer Klaue STW-V

Die Stahlwinde STW-V von Pfaff-silberblau ist eine mechanische Zahnstangenwinde nach DIN 7355 mit verstellbarer Klaue und eignet sich ideal zum Anheben, Ausrichten und Umsetzen von Maschinen sowie für Reparatur- und Montagearbeiten unter rauen Einsatzbedingungen.

Durch die verstellbare Klaue können Lasten aus unterschiedlichen Höhen über die gesamte Länge der Winde aufgenommen oder abgesenkt werden, ohne die Winde selbst umsetzen zu müssen.

Die Serie deckt Tragfähigkeiten von 1.500 kg bis 10.000 kg ab und bietet eine konstante Traglast sowohl auf dem Windenkopf als auch auf der Klaue.

Funktionsprinzip und Einsatzbereiche

Die STW-V ist eine Zahnstangenwinde mit Stirnradgetriebe: Über eine Sicherheitskurbel (z. B. SIKU oder RAKU) wird eine Wellen- und Zahnradstufe betätigt, die die Zahnstange mit Klaue linear hebt oder senkt. Eine integrierte Lastdruckbremse hält die Last in jeder Position sicher.

• Maschinen- und Anlagenbau – Heben, Richten und Positionieren von Maschinen, Pressen, Anlagenteilen und Gestellen.
• Montage- und Instandhaltungsarbeiten – Anheben von Fundamentrahmen, Aggregaten oder Stahlkonstruktionen bei Serviceeinsätzen.
• Transport- und Umsetzarbeiten – in Kombination mit Maschinenfahrwerken oder Hubrollen zum Umsetzen schwerer Lasten.
• Einsatz in beengten Bereichen – dank verstellbarer Klaue kann die Last auch bei sehr geringer Ansetzhöhe aufgenommen werden.

Die Lastaufnahme erfolgt je nach Anforderung wahlweise über den Kopf oder über die Klaue, wobei bei der STW-V keine Traglastreduzierung auf der Klaue besteht.

Konstruktive Merkmale und Ausstattung

Die Stahlwinde STW-V ist für hohe Beanspruchung ausgelegt und bietet eine langlebige, servicefreundliche Konstruktion.

• Robustes Stahlgehäuse mit präzisionsbearbeiteter Zahnstange für lange Lebensdauer und sicheren Zahneingriff.
• Verstellbare Klaue in der Tragleiste – die Klaue kann beliebig auf der Verstellschiene versetzt und auf die gewünschte Ansetzhöhe eingestellt werden.
• Lastaufnahme ohne Traglastreduzierung auf der Klaue – gleiche Nenntragfähigkeit auf Kopf und Klaue.
• Lastdruckbremse hält die Last in jeder Hubposition und sorgt für kontrolliertes Absenken.
• Robuste Bodenplatte mit großer Auflagefläche für hohe Standsicherheit auch auf unebenen Böden.
• Verschiedene Kurbelvarianten: z. B. SIKU Sicherheitskurbel oder RAKU Sicherheitsratschenkurbel mit integrierter Bremssicherung.
• Ausführungen mit Tragfähigkeit 1.500 kg, 3.000 kg, 5.000 kg und 10.000 kg sind verfügbar.

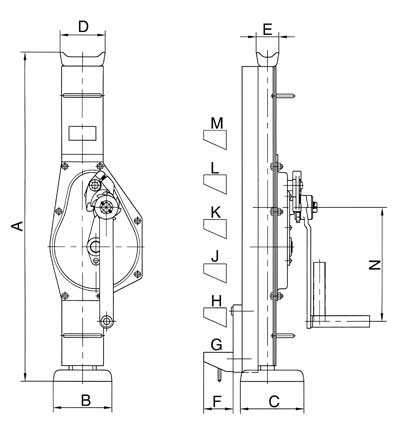

Technische Daten – Stahlwinden STW-V (Auszug)

Sicherheit und Anwendungshinweise

Die Stahlwinde STW-V ist ein Lasthebezeug und darf nur von unterwiesenen Personen nach den gültigen Vorschriften eingesetzt werden.

• Winde nur auf festem, tragfähigem Untergrund mit vollständig aufliegender Bodenplatte betreiben.
• Seitliches Unterfahren oder unsymmetrische Lastverteilung vermeiden; die Winde ist konstruktiv für das Heben von einer Seite ausgelegt.
• Nur innerhalb der angegebenen Nenntragfähigkeit arbeiten, Überlast grundsätzlich vermeiden.
• Vor Einsatz auf Beschädigungen, Verformungen, Risse und Gängigkeit der Kurbel prüfen; defekte Geräte sofort außer Betrieb nehmen.
• Regelmäßige wiederkehrende Prüfungen durch eine befähigte Person nach nationalen Regelwerken (z. B. DGUV) durchführen.
