10.9 galv. verz. Schrauben DIN 933

Die 10.9 galv. verz. Schrauben DIN 933 sind hochfeste Sechskantschrauben mit Gewinde bis Kopf (Vollgewinde) für Schraubverbindungen, die hohe Vorspannkräfte und eine sichere Kraftübertragung benötigen. Der Werkstoff Stahl in Festigkeitsklasse 10.9 ist für anspruchsvolle Lastfälle ausgelegt, während die galvanische Verzinkung einen praxisgerechten Korrosionsschutz für viele industrielle Umgebungen bietet.

Für diese Ausführung ist zusätzlich eine Wärmebehandlung (Tempern) angegeben, um Spannungen nach der Beschichtung zu reduzieren und das Risiko von sprödem Versagen bei hochfesten, galvanisch beschichteten Teilen zu verringern. Die Schrauben werden als hochfest, korrosionsbeständig und maßhaltig beschrieben und sind als RoHS- und REACH-konform ausgewiesen.

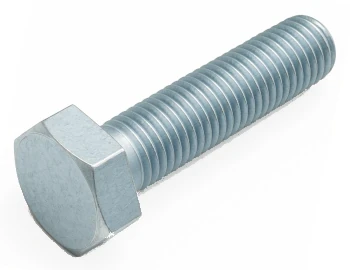

Produktbild

Einsatzbereiche

Diese Schrauben werden überall dort eingesetzt, wo hohe Festigkeit und ein zuverlässiger Basiskorrosionsschutz gefragt sind und eine servicefreundliche Montage über den Außensechskant gewünscht ist.

• Maschinenbau: Baugruppen, Gehäuse, Halter, Rahmenkonstruktionen und hochbelastete Verbindungspunkte.
• Anlagenbau: robuste Standardverschraubungen an Konstruktionen und Funktionseinheiten.
• Stahl- und Metallbau: Verschraubungen an Profilen, Konsolen, Verbindungsblechen und Anbauteilen.
• Fahrzeug- und Nutzfahrzeugtechnik: hochfeste Verbindungen mit zusätzlichem Korrosionsschutz (einsatzabhängig).
• Montage & Instandhaltung: Ersatz- und Serviceverschraubungen im Bestand bei klarer Normzuordnung.

Unterschiede der Varianten

Varianten ergeben sich bei dieser Typenseite durch unterschiedliche Gewindegrößen und Längen innerhalb des Sortiments (ohne Änderung der Grundausführung). Darüber hinaus werden DIN-933-Sechskantschrauben in der Praxis häufig nach Festigkeitsklasse und Oberfläche/Beschichtung unterschieden, um Belastung und Korrosionsumgebung passend abzudecken.

• Oberfläche: diese Ausführung ist galvanisch verzinkt (Korrosionsschutz durch Zinküberzug).
• Festigkeit: 10.9 für hohe mechanische Beanspruchung; alternative Festigkeitsklassen existieren je nach Anforderung.
• Normsystem: DIN 933 wird durch ISO 4017 ersetzt; im Bestand können je nach Normsystem Detailunterschiede (z. B. Werkzeug-/Schlüsselweiten) relevant werden.

Sicherheitsaspekte & Normen

Die DIN 933 (Ersatznorm ISO 4017) ist die Produktnorm für Sechskantschrauben mit Vollgewinde und definiert die Bauform für standardisierte Schraubverbindungen. Für hochbelastete Verbindungen ist die korrekte Auslegung von Vorspannung, Auflage und Paarung mit geeigneten Gegenstücken entscheidend; Montagefehler, beschädigte Gewinde oder ungeeignete Auflagen können die erreichbare Klemmkraft deutlich reduzieren.

Wichtiger Hinweis zur galvanischen Beschichtung: Bei galvanischen Überzügen auf hochfesten Teilen kann die Gefahr einer Wasserstoffversprödung nicht sicher ausgeschlossen werden (Hinweis gemäß ISO 4042). Durch eine rechtzeitig eingeleitete thermische Nachbehandlung (Tempern) kann das Risiko eines wasserstoffinduzierten Sprödbruchs im Regelfall verringert werden, ein Restrisiko kann jedoch bestehen.

Technische Daten

Passende Artikel/Zubehör

Für eine technisch saubere Schraubverbindung werden passende Gegenstücke und Auflage-/Sicherungselemente eingesetzt. Sinnvoll ist eine Auswahl, die Werkstoff- und Oberflächenanforderungen (Korrosionsumgebung) unterstützt.

• 10.9 galv. verz. Mutter DIN 934: passende Sechskantmutter für hochfeste, verzinkte Verbindungspaarungen.
• Stahl galv. verz. Scheibe DIN 125 A: Unterlegscheibe zur Kraftverteilung und zum Schutz der Bauteiloberfläche.
• Stahl galv. verz. Federring A DIN 127: Sicherungselement zur Reduzierung von Losdrehen bei Vibration (einsatzabhängig).
• 10.9 galv. verz. Mutter ISO 4032: alternative Mutter im ISO-Normsystem für kompatible Paarungen.
