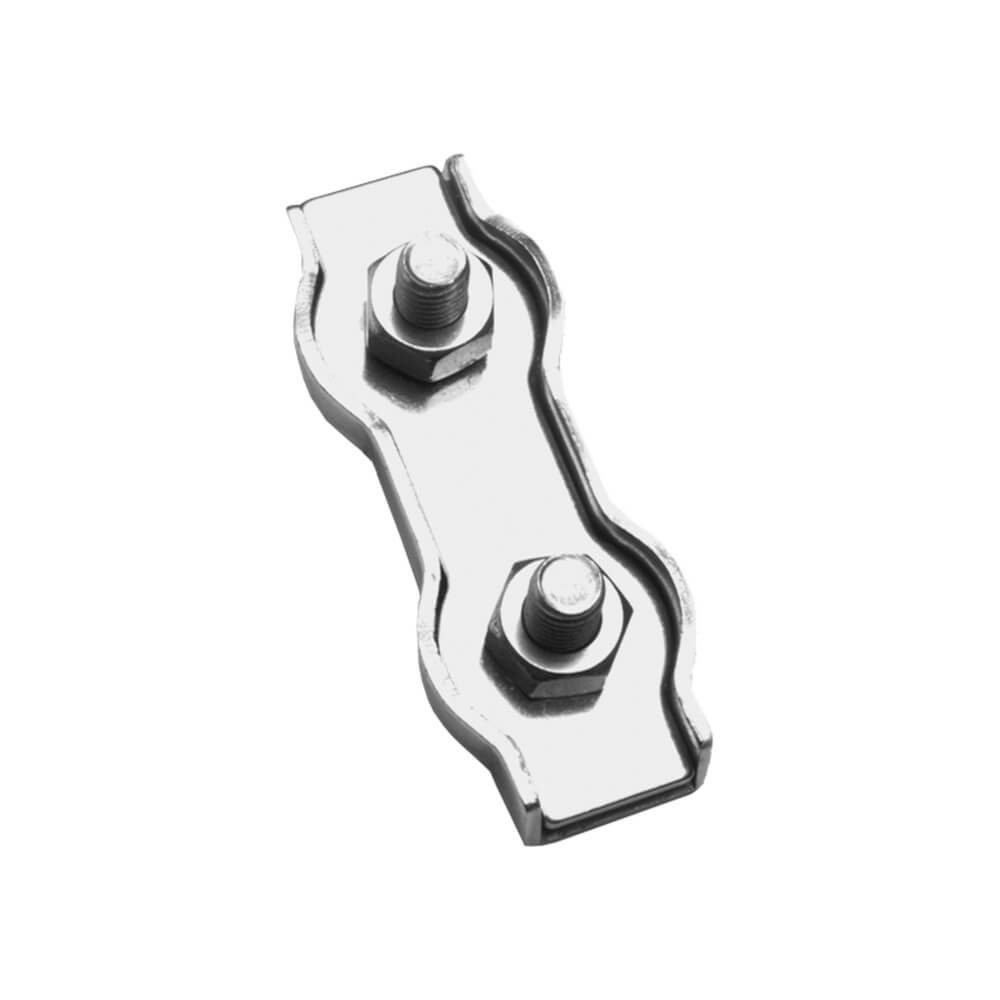

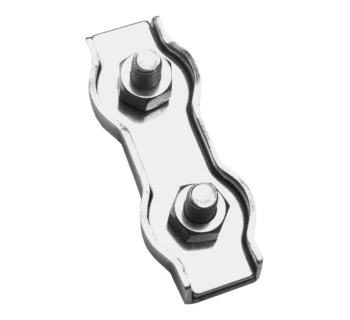

Kleinsorge Duplexklemmen Nr. 104, Niro

Die Kleinsorge Duplexklemme Nr. 104, Niro ist Teil des Niro-Programms und speziell für korrosionskritische Umgebungen ausgelegt. Sie zeichnet sich durch folgende Merkmale aus:​

• Hersteller: Kleinsorge – Spezialist für Verbindungs- und Hebetechnik
• Ausführung: Duplexklemme Nr. 104, Niro (Doppelklemme für Drahtseile)
• Werkstoff: Edelstahl A4 (typischerweise 1.4401 / 1.4404, V4A) für Hochsäureumgebungen
• Oberfläche: poliert, rostfrei
• Korrosionsbeständig gegen Feuchtigkeit, Salzwasser und bestimmte Säuren
• Verpackungseinheiten je nach Größe 10, 25 oder 50 Stück
• Passend zu Edelstahl-Drahtseilen und weiteren Niro-Komponenten (Kauschen, Schäkel, Spannschlösser usw.)

2. Technische Daten (Niro-Ausführung)

Die geometrischen Abmessungen der Niro-Ausführung entsprechen der verzinkten Standardausführung der Duplexklemmen Nr. 104. Die nachfolgende Tabelle fasst die wichtigsten Maße zusammen (alle Angaben in mm, Gewicht in kg pro 100 Stück).

3. Vorteile der Duplexklemmen Nr. 104, Niro

3.1 Werkstoffvorteile Edelstahl A4

• Hervorragende Korrosionsbeständigkeit: A4-Edelstahl ist für Hochsäureumgebungen ausgelegt und umfasst Werkstoffnummern wie 1.4401 und 1.4404. Er widersteht Feuchtigkeit, Salzwasser und zahlreichen Chemikalien deutlich besser als normaler Baustahl oder A2-Edelstahl.
• Lange Lebensdauer: Laut Herstellerangaben führen Rostresistenz, Säurebeständigkeit und hohe Korrosionsbeständigkeit zu deutlich langlebigeren Werkstücken als bei Baustahl, Aluminium oder Messing.
• Geeignet für Außen- und Innenbereich: A4-Duplexklemmen sind insbesondere dort sinnvoll, wo Drahtseile über Jahre im Freien, im Regen oder in salzhaltiger Luft eingesetzt werden – z. B. auf Schiffen, Stegen oder Fassaden.

3.2 Konstruktive Vorteile der Duplexklemme

• Doppelte Klemmfläche: Die Duplexklemme besitzt einen länglichen Grundkörper mit zwei Gewindestiften und einer Klemmbacke. Durch diese doppelte Klemmung wird der Anpressdruck auf eine größere Fläche verteilt, was die Haltekraft erhöht und das Seil schont.
• Hohe Sicherheit gegen Verrutschen: Speziell profilierte Klemmkörper verhindern, dass das Seil leicht aus der Klemme rutscht; der Formschluss bleibt auch bei wechselnden Belastungen erhalten.
• Wiederverwendbarkeit: Im Gegensatz zu verpressten Seilendverbindungen kann eine Duplexklemme demontiert, versetzt und erneut verwendet werden – das ist insbesondere bei temporären Installationen und Versuchsaufbauten wirtschaftlich.
• Einfache Montage ohne Spezialwerkzeug: Zum Anziehen der Muttern genügt ein passender Gabel- oder Ringschlüssel. Es sind keine Presszangen oder Hydraulikwerkzeuge erforderlich.
• Polierte Oberfläche: Die polierte Niro-Ausführung wirkt optisch hochwertig (z. B. im Geländerbau) und reduziert zudem die Schmutzanhaftung.
• Kompakte Bauform: Durch die schlanke Geometrie mit kurzen Längen l2 ist die Klemme auch in beengten Einbausituationen einsetzbar und eignet sich gut für parallel geführte Seile.

3.3 Vorteile gegenüber verzinkten Ausführungen

Duplexklemmen Nr. 104 sind auch als verzinkte Stahlversion verfügbar, zum Beispiel bei TOMANRO. Diese bieten einen guten Basisschutz, sind jedoch in aggressiven Medien (Salzwasser, Industrieatmosphäre) deutlich anfälliger als die Niro-Ausführung. Die Edelstahl-A4-Variante bietet hier einen spürbaren Sicherheits- und Lebensdauervorteil.

4. Verwendung und typische Einsatzbereiche

4.1 Grundfunktion

Die Duplexklemme dient zum Verbinden, Halten und Pressen von Seilen. Insbesondere Draht- und Stahlseile können damit zu Schlaufen, Endverbindungen oder Durchgangsverbindungen aufgebaut werden.

4.2 Typische Anwendungen

• Geländer- und Architektur-Seile: Spannen und fixieren von Edelstahlseilen an Balkonen, Treppengeländern, Absturzsicherungen oder Design-Spannfeldern.
• Boots- und Schiffsbau: Verbindung von Relingsseilen, Abspannungen an Masten und Takelage sowie Sicherungsseilen im Marinebereich. Die Salzwasserbeständigkeit von A4-Edelstahl ist hier ein zentraler Vorteil.
• Garten-, Zaun- und Treppensysteme: Spannen von Drahtseilen für Zäune, Gabionen, Rankhilfen oder Wäscheleinen. Einige Hersteller nennen explizit die Nutzung als Zaunverbinder oder Wäscheleinenspanner.
• Industrie und Maschinenbau: Befestigung von Sicherungs- und Fangseilen, temporären Abspannungen und konstruktiven Hilfsseilen, häufig in Kombination mit weiteren Niro-Komponenten aus dem Kleinsorge-Programm.
• Veranstaltungs- und Bühnentechnik: Herstellung leichter Endverbindungen an Drahtseilen, z. B. für Traversensicherungen oder Dekorationsaufhängungen (hier sind einschlägige Sicherheitsrichtlinien zu beachten).
• Allgemeine Sicherungs- und Spannanwendungen: Kabelspanner, Drahtspanner, Seilspanner im privaten und gewerblichen Bereich.

5. Montage und korrekte Verwendung

Die Montage der Duplexklemme Nr. 104, Niro folgt im Wesentlichen dem üblichen Vorgehen für Duplex-Drahtseilklemmen:

1. Seil vorbereiten: Drahtseil in der gewünschten Länge zuschneiden; auf sauber geschnittene Enden achten, um aufgefaserte Drähte zu vermeiden.
2. Seil einlegen: Das Drahtseil (oder zwei Seilstränge bei einer Schlaufe) in das Unterteil der Klemme einlegen. Bei Schlaufen wird das Ende des Seils zurückgeführt; optional kann eine Kausche eingelegt werden, um den Biegeradius zu vergrößern.
3. Oberteil positionieren: Klemmbacke aufsetzen, sodass die Seilstränge exakt in den Profilierungen liegen.
4. Muttern anziehen: Die beiden Muttern abwechselnd mit geeignetem Schraubenschlüssel gleichmäßig anziehen, bis das Seil fest fixiert ist. Eine gleichmäßige Verspannung verhindert exzentrische Belastungen.
5. Verbindung prüfen: Nach dem ersten Anziehen durch vorsichtiges Belastungsproben die Klemmstelle kontrollieren und die Muttern gegebenenfalls nachziehen.
6. Regelmäßige Inspektion: Besonders bei dauerhaften Außenanwendungen sollten Verschraubungen und Seilzustand regelmäßig geprüft werden.

Duplexklemmen werden häufig für leichte bis mittlere Endverbindungen eingesetzt und ersetzen nicht zwangsläufig nach EN 13411 geprüfte Anschlagmittel für das Heben von Lasten über Personen. Für kritische Hebe- oder Anschlaganwendungen sind die jeweiligen Normen und Herstellerhinweise verbindlich zu beachten.

6. Auswahl der richtigen Nenngröße

Bei der Auswahl der passenden Kleinsorge Duplexklemme Nr. 104, Niro sind insbesondere folgende Punkte zu berücksichtigen:

• Seildurchmesser: Die Nenngröße entspricht dem vorgesehenen Seil-Ø; z. B. ist Nenngröße 6 für ein Drahtseil mit 6.0 mm Durchmesser ausgelegt.
• Belastung und Einsatzfall: Für höher belastete Seile oder sicherheitsrelevante Anwendungen sollten ausreichend viele Klemmen pro Seilende verwendet werden und gegebenenfalls größere Nenngrößen mit höheren Sicherheitsreserven gewählt werden (Herstellerangaben beachten).
• Umgebungsbedingungen: In salzhaltiger Luft, chemisch belasteten Atmosphären oder bei dauerhaftem Außeneinsatz ist die Niro-Ausführung aus A4-Edelstahl der galvanisch verzinkten Stahlausführung klar überlegen.
• Kompatibilität mit Zubehör: Für geschlossene Systemlösungen empfiehlt sich die Kombination mit Niro-Kauschen, Spannschlössern und Schäkel aus dem Kleinsorge-Programm.

7. Fazit

Die Duplexklemmen Nr. 104, Niro von Kleinsorge sind hochwertige, polierte Edelstahl-A4-Klemmen für Drahtseile von 2.0 mm bis 10.0 mm. Durch die doppelte Klemmfläche, die hohe Korrosionsbeständigkeit und die Wiederverwendbarkeit eignen sie sich ideal für dauerhafte und optisch anspruchsvolle Seilanwendungen im Innen- und Außenbereich – insbesondere dort, wo Feuchtigkeit, Salzwasser oder Chemikalien auftreten. In Kombination mit passenden Niro-Komponenten bilden sie ein langlebiges, zuverlässiges System für Verbindungen, Abspannungen und Seilendbefestigungen.
