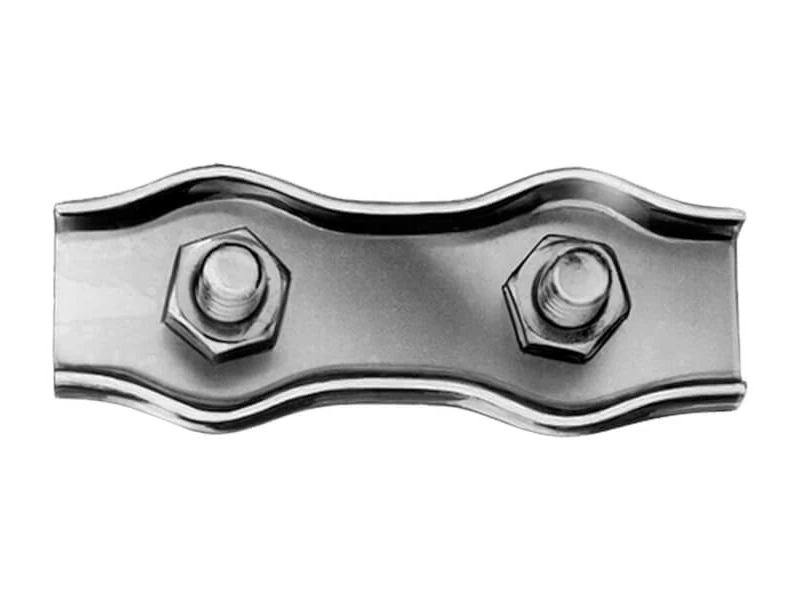

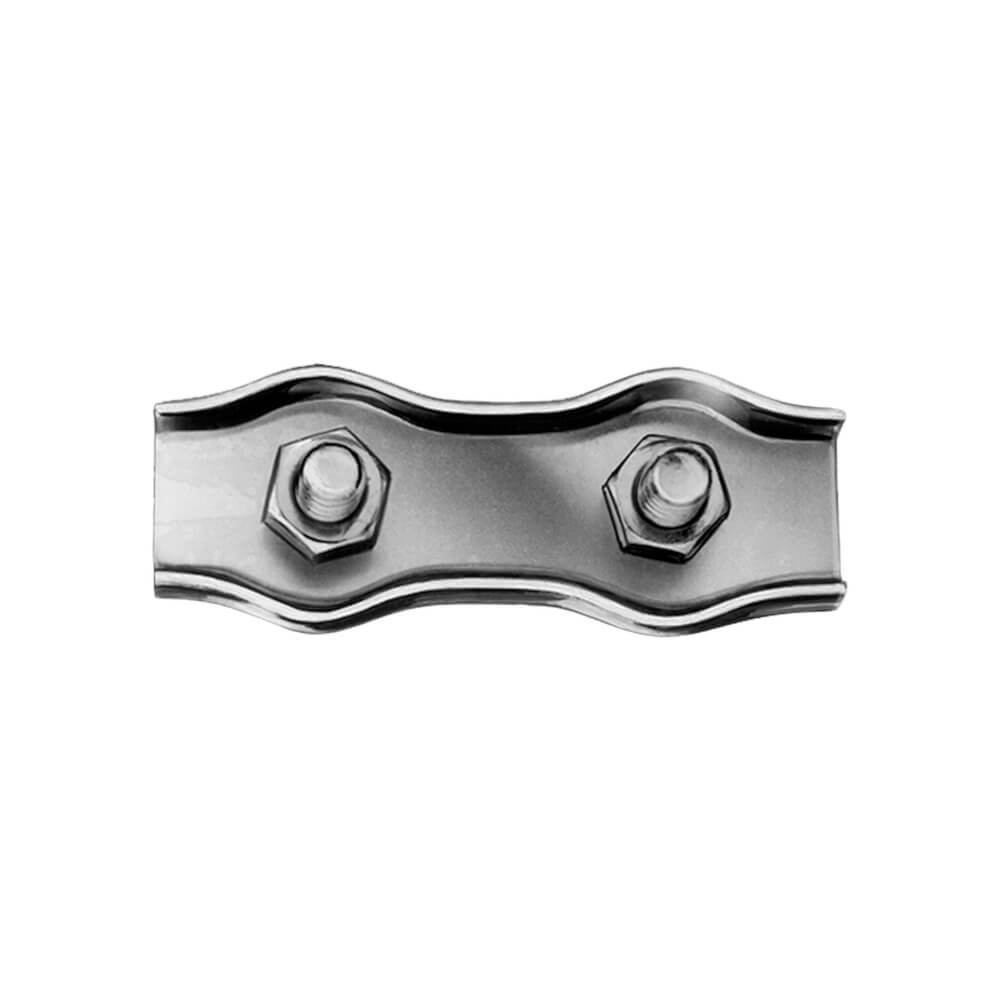

Kleinsorge Duplexklemmen Nr. 104

Die Duplexklemmen Nr. 104 von Kleinsorge sind Drahtseilklemmen aus Stahl, galvanisch verzinkt, zur Herstellung lösbarer Seilendverbindungen an Drahtseilen in Nenngrößen von 2.0 mm bis 10.0 mm.

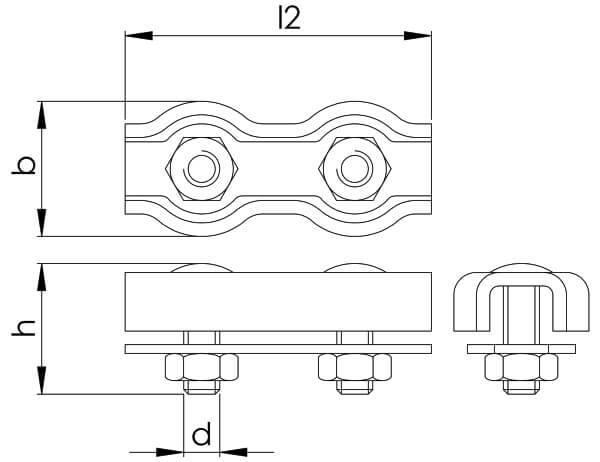

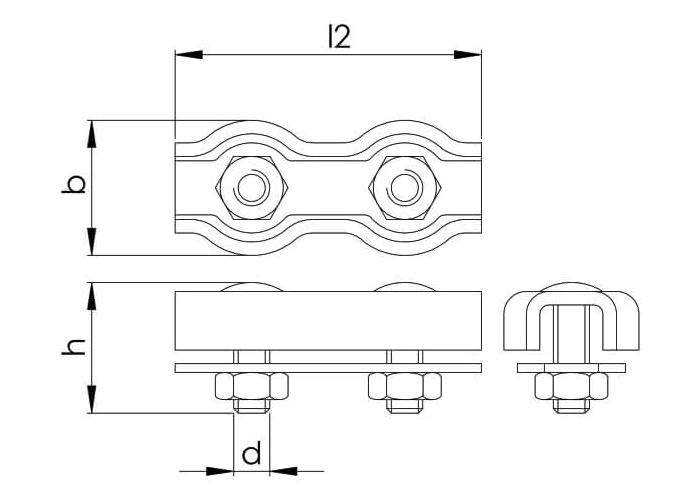

Sie bestehen aus einem länglichen Grundkörper, zwei Gewindestiften mit Muttern und einer passenden Klemmbacke; das Seil wird zwischen Unter- und Oberteil eingelegt und durch das Anziehen der Muttern formschlüssig geklemmt.

Duplexklemmen dieser Ausführung sind für das Verbinden und Halten leichter Seilendverbindungen mit Schlaufen oder Kauschen bestimmt, wenn an die Verbindung nur untergeordnete Anforderungen gestellt werden; für sicherheitsrelevante Hebeaufgaben sind dagegen normgerechte, geprüfte Endverbindungen zu verwenden.

1. Produktbeschreibung

• Hersteller: Kleinsorge, Spezialist für Klemmen und Drahtseilzubehör.
• Ausführung: Duplexklemme Nr. 104, galvanisch verzinkt, Werkstoff Stahl.
• Oberfläche: galvanische Verzinkung als Korrosionsschutz im Standard-Außeneinsatz.
• Größenbereich: Nenngrößen 2.0 mm bis 10.0 mm, passend für entsprechende Drahtseil-Ø.
• Typische Formen der Verbindung: Seilschlaufen mit oder ohne Kausche, Durchgangsverbindungen und leichte Abspannungen.

2. Vorteile der Duplexklemmen Nr. 104, galvanisch verzinkt

2.1 Werkstoff- und Oberflächenvorteile

• Korrosionsschutz durch Zinkschicht – die galvanische Verzinkung schützt den Stahl vor Rost und ist für viele Standard-Außenanwendungen ausreichend.
• Wirtschaftliche Lösung – verzinkte Stahlklemmen sind deutlich kostengünstiger als Edelstahl-A4-Ausführungen und ideal, wenn keine extremen Korrosionsanforderungen bestehen.
• Gute Verfügbarkeit in allen gängigen Nenngrößen von 2.0 mm bis 10.0 mm über das Standardprogramm von TOMANRO und Fachhändlern.

2.2 Konstruktive Vorteile der Duplex-Bauform

• Doppelte Klemmfläche – Grundkörper und Klemmbacke klemmen das Seil über eine längliche Fläche, was die Haltekraft erhöht und die Last gleichmäßiger verteilt.
• Sichere Klemmung – die Bauform mit zwei Schrauben minimiert ein Verrutschen des Seils bei leichten bis mittleren Belastungen.
• Einfache Montage ohne Spezialwerkzeug – die Muttern können mit handelsüblichen Schlüsseln angezogen werden, die Klemme ist dadurch auch für Selbstmontage geeignet.
• Wiederverwendbarkeit – Verbindungen lassen sich lösen, versetzen und erneut herstellen, was sie besonders für temporäre Installationen attraktiv macht.

3. Verwendung und typische Einsatzbereiche

Duplexklemmen Nr. 104, galvanisch verzinkt, werden hauptsächlich zum Herstellen von Schlaufen (mit oder ohne Kausche) und zum Verbinden, Halten und Führen von Drahtseilen eingesetzt, etwa bei Zäunen, Rankhilfen, Abspannungen oder leichten Sicherungen.

• Seilschlaufen an Zaun- und Geländersystemen, Rankhilfen oder leichten Abhängungen.
• Leichte Abspannungen und Verspannungen im Garten-, Hobby- und Handwerksbereich.
• Hilfs- und Sicherungsseile ohne hohe sicherheitstechnische Anforderungen, z. B. für Abgrenzungen oder temporäre Konstruktionen.
• Montagefreundliche Lösungen, bei denen Seile nachjustiert oder wieder gelöst werden müssen.

Fachinformationen und Unfallverhütungsvorschriften betonen, dass Drahtseilklemmen und Duplexklemmen nicht für dauerhafte Anschlagmittel und das Heben von Lasten über Personen eingesetzt werden dürfen; hierfür sind geprüfte, normgerechte Endverbindungen nach DIN EN 13411 zu verwenden.

4. Montagehinweise (Kurzüberblick)

1. Drahtseil auf Länge schneiden und Enden säubern.
2. Seil in den Grundkörper einlegen; bei einer Schlaufe das Seilende zurückführen und bei Bedarf eine Kausche einsetzen.
3. Klemmbacke aufsetzen, darauf achten, dass beide Seilstränge korrekt in den Konturen liegen.
4. Muttern abwechselnd und gleichmäßig anziehen, bis das Seil fest fixiert ist; anschließend vorsichtig belastungsnah prüfen und gegebenenfalls nachziehen.
5. Bei Daueranwendungen regelmäßige Kontrolle von Seil, Zinkschicht und Verschraubungen durchführen.

5. Fazit

Die Duplexklemmen Nr. 104, galvanisch verzinkt von Kleinsorge sind robuste, wirtschaftliche Drahtseilklemmen aus Stahl für Nenngrößen von 2.0 mm bis 10.0 mm. Sie kombinieren soliden Korrosionsschutz durch Verzinkung mit der hohen Haltekraft der Duplex-Bauform und eignen sich besonders für leichte, lösbare Seilendverbindungen im Bau-, Garten- und Handwerksbereich. Für sicherheitskritische Hebe- und Anschlaganwendungen sollten jedoch ausschließlich dafür zugelassene, normgerechte Verbindungselemente eingesetzt werden.
