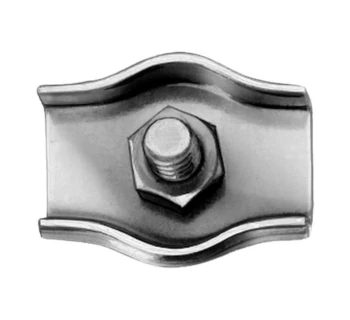

Kleinsorge Simplexklemme Nr. 103

Die Simplexklemme Nr. 103 von Kleinsorge ist eine einteilige Drahtseilklemme aus Stahl, galvanisch verzinkt und wird zur Herstellung sehr leichter, lösbarer Seilendverbindungen an Drahtseilen verwendet.

Sie besteht aus einem Grundkörper mit Gewindestift, Sechskantmutter und einer passenden Klemmbacke, zwischen denen ein oder zwei Drahtseilstränge eingelegt und beim Anziehen der Mutter sicher zusammengeklemmt werden.

Die verzinkte Ausführung der Simplexklemme Nr. 103 deckt je nach Nenngröße Drahtseildurchmesser von typischerweise 2.0 mm bis 8.0 mm ab und wird von verschiedenen Fachhändlern – auf Basis des Kleinsorge-Designs – in praxisgerechten Verpackungseinheiten angeboten.

1. Produktbeschreibung

• Hersteller: Kleinsorge – Spezialist für Verbindungselemente, Klemmen und Drahtseilzubehör für Industrie und Handwerk.
• Ausführung: Simplexklemme Nr. 103, Stahl galvanisch verzinkt, einseitig klemmend.
• Aufbau: Grundkörper mit Gewindestift, Klemmbacke und Sechskantmutter; ein Schraubpunkt statt zwei wie bei der Duplexklemme.
• Funktion: Verbinden, Halten und Pressen sehr leichter Seilendverbindungen, z. B. Ösen und Schlaufen mit oder ohne Kausche.
• Oberfläche: galvanisch verzinkt für Basis-Korrosionsschutz im Innen- und üblichen Außenbereich.
• Typische Seil-Ø: je nach Nenngröße ca. 2.0 mm bis 8.0 mm (z. B. NG 2.0 mm mit Länge 15 mm und Gewinde M4).

2. Technische Daten (Beispielgrößen)

Die folgenden Abmessungen orientieren sich an typischen Angaben für Simplexklemmen Nr. 103, verzinkt; die verzinkte Ausführung entspricht dabei in Geometrie im Wesentlichen der Niro-Variante gleicher Nenngröße.

3. Vorteile der Simplexklemme Nr. 103, galvanisch verzinkt

3.1 Werkstoff- und Oberflächenvorteile

• Korrosionsschutz durch galvanische Verzinkung: Die Zinkschicht schützt den Stahlkern vor Rost und ist für viele Standard-Innen- und Außenanwendungen ausreichend.
• Wirtschaftlich und kostengünstig: Verzinkte Simplexklemmen sind deutlich günstiger als Edelstahl-A4-Ausführungen und damit ideal für kostensensitive Projekte ohne extreme Korrosionsbelastung.
• Gute Verfügbarkeit: Durch die weite Verbreitung der Bauform Nr. 103 (z. B. NG 2, 3, 4, 5, 6, 8) sind verzinkte Simplexklemmen schnell und in größeren Stückzahlen lieferbar.

3.2 Konstruktive Vorteile der Simplex-Bauform

• Einseitige Klemmung mit nur einer Mutter: Im Gegensatz zur Duplexklemme muss nur eine Sechskantmutter angezogen werden; das vereinfacht und beschleunigt die Montage.
• Kompakte Bauform: Durch den kurzen Grundkörper mit geringer Länge l1 eignet sich die Simplexklemme auch für beengte Einbausituationen und schlanke Rahmenseilkonstruktionen.
• Einfache Selbstmontage: Die Klemmen können mit einem gängigen Gabel- oder Ringschlüssel montiert werden; spezielle Presswerkzeuge sind nicht erforderlich.
• Wiederverwendbar und justierbar: Seilverbindungen können gelöst, versetzt und nachgespannt werden – ein klarer Vorteil bei temporären Konstruktionen und nachträglichen Anpassungen.

4. Verwendung und typische Einsatzbereiche

Simplexklemmen werden generell zum Verbinden, Halten und Pressen von Seilendverbindungen eingesetzt, insbesondere zum Herstellen von Schlaufen mit oder ohne Kausche.

• Rahmenseilkonstruktionen und Vogelabwehr: Verwendung zur Verbindung von Edelstahl- oder verzinkten Seilen in Rahmenkonstruktionen, z. B. bei Vogelabwehr-Systemen.
• Garten- und Zaunanlagen: Spannen und Fixieren von Drahtseilen an Zäunen, Rankhilfen, Begrenzungen oder leichten Abspannungen.
• Sonnensegel, Markisen und Wäscheleinen: Simplexklemmen dienen als Spannvorrichtung für Sonnensegel, Wäscheleinen oder leichte Markisenkonstruktionen.
• Boots- und Freizeitanwendungen: Einsatz im Boots- und Flugsport sowie im privaten Bereich, z. B. für leichte Sicherungs- und Abspannseile (nicht für tragende Anschlagmittel).
• Allgemeine Hilfs- und Sicherungsseile: Befestigung von Drahtseilen an Spannschlössern, Ösen- oder Hakenschrauben, um Seile zu spannen oder an Fixpunkten anzuschlagen.

Fachhändler und Hersteller weisen ausdrücklich darauf hin, dass Simplexklemmen dieser Bauart für sehr leichte Seilendverbindungen vorgesehen sind und nicht als dauerhafte, sicherheitsrelevante Anschlagmittel zum Heben von Lasten oder zur Personensicherung verwendet werden dürfen; hierfür sind normgerechte Drahtseilklemmen und Pressverbindungen nach DIN EN 13411 einzusetzen.

5. Montagehinweise (Kurzüberblick)

1. Drahtseil vorbereiten: Seil auf die gewünschte Länge zuschneiden und Seilenden säubern.
2. Seil einlegen: Seilstrang oder zurückgeführtes Seilende (für Schlaufen) in den Grundkörper der Simplexklemme einlegen; ggf. Kausche einsetzen.
3. Klemmbacke aufsetzen: Klemmbacke auf das Seil setzen, sodass dieses zwischen Grundkörper und Backe liegt.
4. Mutter anziehen: Sechskantmutter mit geeignetem Schraubenschlüssel anziehen, bis das Seil fest geklemmt ist; bei Bedarf Vorspannung prüfen und nachziehen.
5. Regelmäßige Kontrolle: Bei Daueranwendungen Seil, Zinkschicht und Klemmverbindung regelmäßig visuell prüfen.

6. Fazit

Die Simplexklemmen Nr. 103, galvanisch verzinkt von Kleinsorge sind kompakte, wirtschaftliche Drahtseilklemmen aus verzinktem Stahl und eignen sich hervorragend für sehr leichte, lösbare Seilendverbindungen im Garten-, Bau- und Freizeitbereich. Sie kombinieren einfaches Handling, günstige Kosten und ausreichenden Korrosionsschutz für viele Standardanwendungen, während Aufbau, Wartung und Nachjustierung mit einfachen Werkzeugen erfolgen können. Für sicherheitskritische Hebe- oder Anschlagaufgaben müssen dagegen speziell geprüfte, normgerechte Verbindungen eingesetzt werden.
