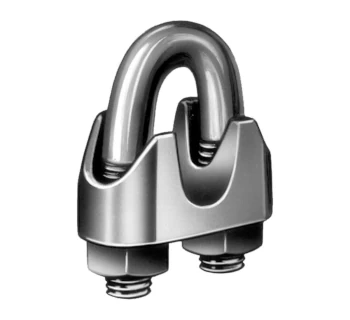

Kleinsorge Drahtseilklemmen, ehem. DIN 741
Galv. verzinkt
Leichte Ausführung
Drahtseilklemmen für Seil-Endverbindungen für untergeordnete Anforderungen
Werkstoffe- Klemmbügel: Festigkeitsklasse 4.6
- Klemmbacke: Guss
- Bundmutter: Festigkeitsklasse 5
Die Nenngröße steht bei dieser Drahtseilklemme für den Seildurchmesser
AnwendungsbereichDrahtseilklemmen nach dieser Ausführung sind zur Herstellung von lösbaren Seil-Endverbindungen bestimmt, wenn an diese nur untergeordnete Anforderungen gestelltwerden.
Werden an die Seil-Endverbindungen sicherheitstechnische Anforderungen gestellt, so müssen andere Verbindungselemente, z.B. Drahtseilklemmen nach DIN EN 13411-5, angewendet werden.
Galv. verzinkt
Leichte Ausführung
Drahtseilklemmen für Seil-Endverbindungen für untergeordnete Anforderungen
Werkstoffe- Klemmbügel: Festigkeitsklasse 4.6
- Klemmbacke: Guss
- Bundmutter: Festigkeitsklasse 5
Die Nenngröße steht bei dieser Drahtseilklemme für den Seildurchmesser
AnwendungsbereichDrahtseilklemmen nach dieser Ausführung sind zur Herstellung von lösbaren Seil-Endverbindungen bestimmt, wenn an diese nur untergeordnete Anforderungen gestelltwerden.
Werden an die Seil-Endverbindungen sicherheitstechnische Anforderungen gestellt, so müssen andere Verbindungselemente, z.B. Drahtseilklemmen nach DIN EN 13411-5, angewendet werden.
Abmessungen Drahtseilklemmen, ehem. DIN 741:
| Drahtseilklemmen, ehem. DIN 741 | Nenngröße (mm) | Nenngröße (Zoll) | für Seil-Ø (mm) | a (mm) | d1 (mm) | h1 (mm) |
|---|---|---|---|---|---|---|
| 3 mm 1/8" | 3.0 | 1/8 | 3.0 | 9 | M4 | 20 |
| 5 mm 3/16" | 5.0 | 3/16 | 5.0 | 11 | M5 | 24 |
| 6.5 mm 1/4" | 6.5 | 1/4 | 6.5 | 13 | M5 | 28 |
| 8 mm 5/16" | 8.0 | 5/16 | 8.0 | 16 | M6 | 34 |
| 9.5 mm 3/8" | 9.5 | 3/8 | 9.5 | 19 | M8 | 42 |
| 11 mm 7/16" | 11.0 | 7/16 | 11.0 | 20 | M8 | 44 |
| 13 mm 1/2" | 13.0 | 1/2 | 13.0 | 24 | M10 | 55 |
| 14 mm 9/16" | 14.0 | 9/16 | 14.0 | 25 | M10 | 57 |
| 16 mm 5/8" | 16.0 | 5/8 | 16.0 | 29 | M12 | 63 |
| 19 mm 3/4" | 19.0 | 3/4 | 19.0 | 32 | M12 | 75 |
| 22 mm 7/8" | 22.0 | 7/8 | 22.0 | 37 | M14 | 85 |
| 26 mm 1" | 26.0 | 1 | 26.0 | 41 | M14 | 95 |
| 30 mm 1 1/8" | 30.0 | 1 1/8 | 30.0 | 48 | M16 | 110 |
| 34 mm 1 1/4" | 34.0 | 1 1/4 | 34.0 | 52 | M16 | 120 |
| 34 mm 1 1/2" | 40.0 | 1 1/2 | 40.0 | 58 | M16 | 140 |
| 45 mm 1 3/4" | 45.0 | 1 3/4 | 45.0 | 65 | M18 | 165 |
| 50 mm 2" | 50.0 | 2 | 50.0 | 72 | M20 | 170 |
