REMA Dynamometer 04 TX/RX
- Eloxiertes Aluminiumgehäuse
- Schutzart IP 65
- Überlastmeldung bei 10% Überlast
- Prüflast: 2 x Messgrenze
- Sicherheitsfaktor: 5 x Messgrenze
- Stromversorgung: Akku
- Genauigkeit: ca. 0.15% des angezeigten Wertes
- Eloxiertes Aluminiumgehäuse
- Schutzart IP 65
- Überlastmeldung bei 10% Überlast
- Prüflast: 2 x Messgrenze
- Sicherheitsfaktor: 5 x Messgrenze
- Stromversorgung: Akku
- Genauigkeit: ca. 0.15% des angezeigten Wertes
Informationen: Dynamometer 04 TX/RX

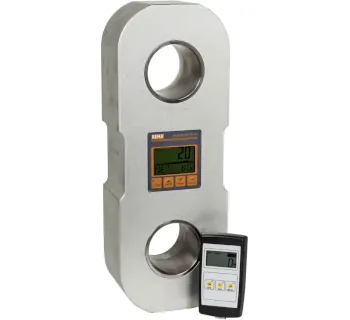

Das REMA Dynamometer 04 TX/RX ist ein digitales Zugkraftmessgerät zum Wiegen von Lasten in hängendem Zustand und zur Kontrolle von Zugkräften im Laststrang. Es unterstützt dabei, eine Überlastung von Hebeeinrichtungen zu vermeiden und Messwerte schnell abzulesen sowie zu dokumentieren.

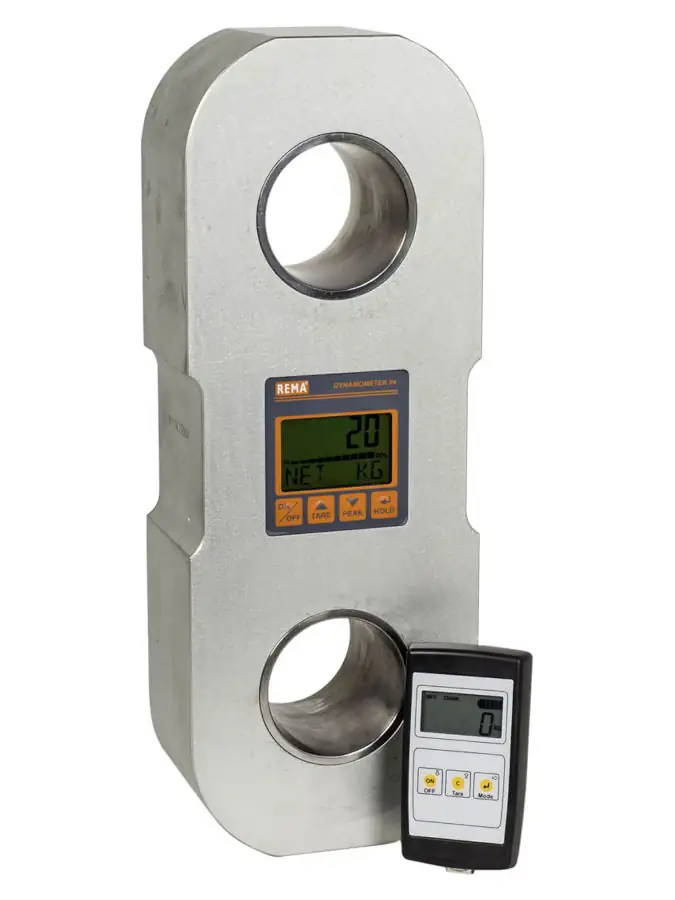

Das System besteht aus dem Messgerät TX und einem Fernablesegerät RX, über das sich Funktionen aus der Ferne bedienen lassen. Das Messgerät besitzt eine obere und untere Aufhängeöse zur Aufnahme von Schäkeln; Stahlbuchsen in den Ösen mindern Verschleiß und unterstützen ein leichtgängiges Ausrichten der Schäkel unter Last.
Einsatzbereiche
Typische Anwendungen sind überall dort, wo Gewichte oder Zugkräfte im Betrieb überprüft werden müssen und eine schnelle Fernbedienung sinnvoll ist.
- Logistik & Verladung: Eigengewicht der Last beim Beladen von Transportern bestimmen.
- Containerhandling: Container wiegen und Lasten kontrollieren.
- Hebezeug- & Kranprüfung: Tragfähigkeit prüfen und Überlasten vermeiden.
- Industrie & Instandhaltung: Lastkontrolle im Laststrang bei Montage- und Wartungsarbeiten.
Unterschiede der Varianten
Die Ausführungen unterscheiden sich im Messbereich, im Ziffernschritt (Teilung), im Gewicht sowie beim Lieferumfang (Schäkel nur bei der 5 t Ausführung enthalten).
Sicherheitsaspekte & Normen
Eine spezifische Normen-/Richtlinienangabe wurde für dieses Produkt nicht gefunden. Für den Einsatz im Hebebetrieb sind eine geeignete Auswahl der Anschlagmittel sowie ein fachgerechter Prüf- und Betriebsablauf erforderlich.
- Überlastmeldung bei 10% Überlast zur Warnung vor Überschreitung des zulässigen Bereichs.
- Prüflast: 2 x Messgrenze.
- Sicherheitsfaktor: 5 x Messgrenze.
- Schutzart: IP 65 (robuste Ausführung für den Einsatz in anspruchsvollen Umgebungen).
Technische Beschreibung
Das Dynamometer besitzt ein eloxiertes Aluminiumgehäuse und wird über einen Akku betrieben. Für die Bedienung stehen Funktionen wie On/Off, Tare, Peak und Hold zur Verfügung; Messwerte können in wählbaren Einheiten (u. a. Gramm und Newton) angezeigt werden.
| Bereich | Merkmal | Wert |
|---|---|---|
| TX | Anzeige | 5-Ziffer LCD, 17 mm Zifferhöhe |
| TX | Umgebungstemperatur | -10 bis +55°C |
| TX | Genauigkeit | ± 0.15% des angezeigten Wertes |
| TX | Betriebszeit | bis 100 h |
| TX | Reichweite | max. 50 m |
| RX | Anzeige | 5-Ziffer LCD, 12 mm Zifferhöhe |
| RX | Frequenz | 433.92 MHz |
| RX | Umgebungstemperatur | -5 bis +55°C |
| RX | Schnittstelle | RS232 (Drucker- oder PC-Anschluss) |
| RX | Stromversorgung | 3 x AA (typ), Batteriespannungsanzeige |
| RX | Betriebszeit | ca. 150 h |
Lieferumfang

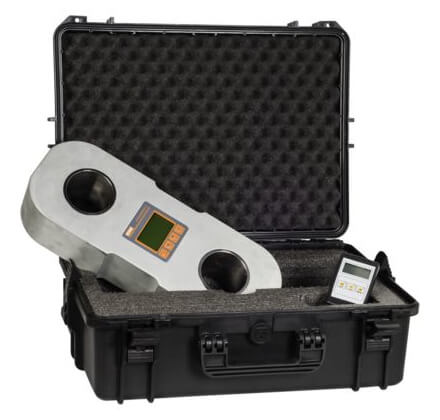

- Alle Ausführungen: Komplett mit Kunststoffkoffer, Betriebsanleitung und Kalibrierungsdaten.
- Integrierte Antenne: bei den Ausführungen angegeben.
- Schäkel: bei 5000 kg (05) inklusive; bei 10000 kg (10), 25000 kg (25) und 50000 kg (50) nicht enthalten.
Varianten & Artikeldaten
| Ausführung | Messbereich | Ziffernschritt (Teilung) | Gewicht | Fernablesegerät | Artikel-Nr. | EAN/GTIN | Schäkel |
|---|---|---|---|---|---|---|---|
| Dynamometer 04 TX/RX 05 | 5000 kg | 2 kg/daN | ca. 1.85 kg | ja | RE1512003 | 8717365025846 | inklusive |
| Dynamometer 04 TX/RX 10 | 10000 kg | 5 kg/daN | ca. 3.6 kg | ja | RE1512005 | 8717365021763 | ohne |
| Dynamometer 04 TX/RX 25 | 25000 kg | 10 kg/daN | ca. 7 kg | ja | RE1512009 | 8717365021770 | ohne |
| Dynamometer 04 TX/RX 50 | 50000 kg | 20 kg/daN | ca. 17 kg | ja | RE1512011 | 8717365111013 | ohne |
Passende Artikel/Zubehör
- Schäkel passend zur jeweiligen Ausführung (für 10 t, 25 t, 50 t erforderlich, da nicht enthalten).
- RS232-Anbindung: Zubehör für Drucker- oder PC-Anschluss zur Dokumentation der Messwerte (am RX).
- AA-Batterien als Ersatz für das RX (Stromversorgung 3 x AA).
- Alternative/ergänzende Lösung: REMA Zugkraftmessgerät Dynamometer 04 (ohne TX/RX) als weitere Produktlinie.
Links & Typenseiten (TOMANRO)
Variantenübersicht mit Messbereichen und Ausführungen.
Ausführung mit 5000 kg Messbereich, inkl. Schäkel.
Ausführung mit 10000 kg Messbereich, Fernbedienung und RS232.
Ausführung mit 25000 kg Messbereich für schwere Lasten.
Ausführung mit 50000 kg Messbereich für höchste Lastbereiche.
Kompakte Datenübersicht als PDF.
Alternative Produktlinie ohne TX/RX-Fernablesung.
Abmessungen Dynamometer 04 TX/RX
| Dynamometer 04 TX/RX | Messbereich (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) |
|---|---|---|---|---|---|---|---|---|
